立面図の角度寸法を変更するには

この手順を使用して、建物の立面図境界の各側の角度を変更できます。角度寸法は、対応する立面図を作成する前でも後でも変更できます。立面図を作成した後に角度を変更した場合、その変更を反映するには、立面図を更新する必要があります。

1. 変更する立面線分をダブルクリックします。
2. プロパティ パレットで、[基本] [コンポーネントの寸法]の順に展開します。
3. [角度 1]または[角度 2]に値を指定します。

   これらの値には、立面図ボックスの作成に使用する立面線分の 2 つの側の角度を設定します。[角度 1]の頂点は、立面線分の始点です。[角度 2]の頂点は、立面線分の終点です。これらの角度は、0 - 90 度でなければなりません。

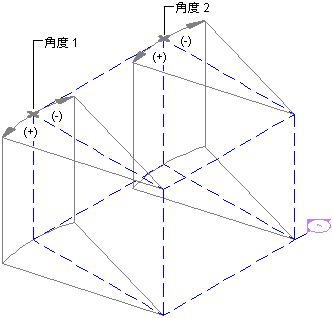

   断面図の角度パラメータを指定

4. 右クリックして[すべて選択解除]をクリックします。グリップがオフに切り替わります。
