[エネルギー モデルを作成]ツールを使用すると、エネルギー解析用モデルの形状の理解に役立つ 4 つのビューが Revit によって作成されます。
- 解析用スペース ビュー
- システムゾーン ビュー
- 解析用スペース集計表
- 解析用サーフェス集計表
これらのビューは次のように使用します。
- 解析のためにエネルギー解析用モデルを送信する前に、ビューを検査して、モデルが適切に設定されており設計意図を正確に反映していることを確認してください。
- エネルギー シミュレーションによって予期しない結果が返された場合は、これらのビューを使用してモデルに含まれる問題を突き止めます。モデルの修正や、[解析用スペース分割値]パラメータと[解析用サーフェス分割値]パラメータの調整を検討します。
解析スペース ビュー

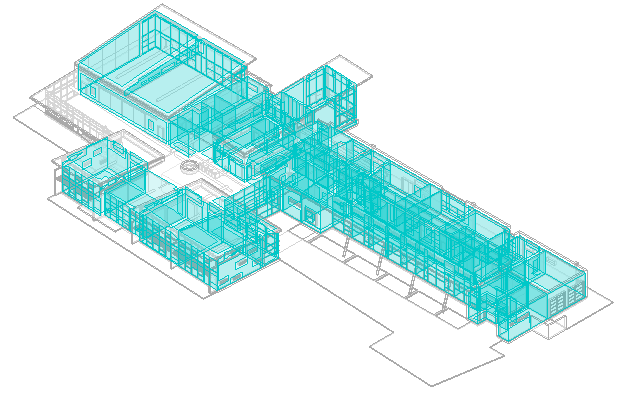

[エネルギー モデルを作成]をクリックすると、エネルギー解析用モデルが Revit によって作成され、[解析用スペース]という名前の 3D ビューに表示されます。ビューは、プロジェクト ブラウザで[3D ビュー]の下に一覧表示されます。
解析スペース ビューは、[表示/グラフィックス]のダイアログの設定を使用して一部のカテゴリの建物要素を非表示にし、床や屋根などの他のモデル カテゴリに 50% の透明度を適用します。また、ビューには、建物要素の上に配置された解析スペースも表示されます。
Revit が建物要素をどのように解釈してエネルギー解析用モデルを作成したのかを把握するには、このビューを使用します。画面移動、ズーム、回転を使用すれば、エネルギー解析用モデルを詳細に検査できます。
エネルギー解析用モデルに関する理解を深めるには、解析スペース ビューの複製ビューを作成し、[表示/グラフィックス]のダイアログで設定を調整します。たとえば、ある複製ビューでは、すべてのモデル要素を非表示にして([モデル カテゴリ]タブに一覧表示されているすべての項目の[表示]チェック ボックスをオフにする)、解析サーフェスのみを表示することができます。(「要素カテゴリの表示設定を指定する」を参照してください)。 これらのビューを検査することにより、エネルギー解析により対応できるように建物モデルを改善する方法や、解析結果に生じた問題の原因を突き止める方法を特定します。
システムゾーン ビュー
システムゾーン ビューも作成され、プロジェクト ブラウザの[3Dビュー]の下に一覧表示されます。システムゾーン ビューには、解析スペース ビューと同じように建物要素が表示されますが、解析スペースではなくシステムゾーンが表示されます。
解析用スペース集計表
解析用スペース集計表では、エネルギー解析用モデル内の個々の解析用スペースが一覧表示されます。これらのスペースは、エネルギー解析用モデルのために、建物モデルに設定された部屋と部屋の境界となる Revit 要素に基づいて作成されたものです。
集計表には、各スペースの面積と容積、モデル全体の総面積と総容積が一覧表示されます。解析スペースが部屋に基づいている場合は、部屋名も表示されます。
集計表で次の項目を確認します。
- 予想よりも大きい/小さいスペース
- 面積や容積が予想よりも大きい/小さい部屋
- 予想よりも大きい/小さい解析スペースの総面積と総容積(これらの値には天井裏空間が含まれます)
特定の解析スペースを検査するには、集計表で選択し、[モデルのハイライト表示]ツールを使用して[3D エネルギー モデル]ビューでスペースを表示します。
解析用サーフェス集計表
解析用サーフェス集計表では、エネルギー解析用モデル内の個々の解析用サーフェスが一覧表示されます。これらのサーフェスは解析用スペースに基づきエネルギー解析用モデルのために作成されたものです。
集計表には、各サーフェスの面積、該当するサイズのサーフェスの数、開口部のタイプ(ドアや窓など)、サーフェス タイプ(内壁、外壁、屋根、シェード、天井、スラブなど)が一覧表示されます。
集計表で次の項目を確認します。
- 予想よりも大きい/小さいサーフェス
- 予想に一致しないサーフェス タイプや開口部のタイプ
- 予想よりも大きい/小さい解析サーフェスの総面積
特定の解析サーフェスを検査するには、集計表で選択し、[モデルのハイライト表示]ツールを使用して[3D エネルギー モデル]ビューでサーフェスを表示します。
