Copy Design — interfejs

Dowiedz się więcej na temat interfejsu narzędzia Copy Design.

Narzędzie Copy Design jest obecnie niemodalnym oknem dialogowym z paskiem narzędzi: może obecnie pozostać otwarte podczas korzystania z programu Vault Client w przypadku innych poleceń, jak również podczas dodawania plików do skopiowania.

Okno dialogowe Copy Design zawiera trzy główne sekcje.

Klawisze skrótów są dostępne dla wszystkich opcji w oknie dialogowym Copy Design.

Pasek narzędzi

Pasek narzędzi składa się z pięciu menu — Plik, Widok, Operacje, Opcje i Pomoc.

Menu Plik
Eksportuj	Eksportuj do żądanego położenia. Określ położenie i format w oknie dialogowym Zapisz jako.
Dodaj pliki	Dodaj pliki, które chcesz skopiować, do widoku głównego. Aby uzyskać więcej informacji, zobacz temat Copy Design — dodawanie plików.
Usuń węzeł główny	Węzeł i wszystkie elementy podrzędne można usunąć z okna dialogowego, korzystając z opcji Usuń węzeł główny z menu podręcznego. Ta opcja jest dostępna tylko po wybraniu węzła głównego.
Wykonaj kopiowanie	Gdy wszystko jest skonfigurowane, kliknij przycisk Utwórz kopię, aby rozpocząć operację kopiowania. Przed wykonaniem operacji kopiowania narzędzie Copy Design sprawdza duplikaty nazw plików i uprawnienia użytkownika do folderu.
Zakończ	Kliknij, aby zamknąć okno dialogowe Copy Design.

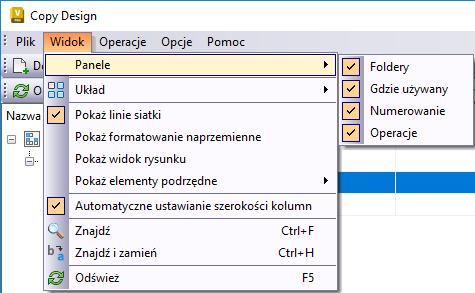

Menu Widok
Panele	Wybierz panele, które mają być wyświetlane w oknie dialogowym Copy Design.

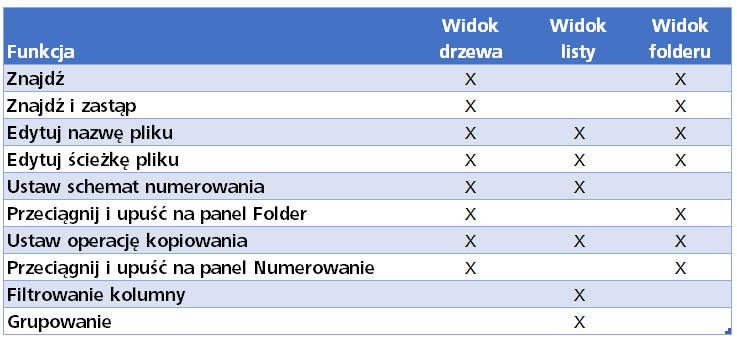

Układ	Dostosuj wygląd siatki głównej. Możesz wybrać jeden z trzech widoków: Widok drzewa: Wyświetla zespół w zorganizowanej konfiguracji, która pokazuje hierarchię zespołu i skojarzonych plików w procesie kopiowania. Umożliwia zrozumienie zależności między wszystkimi plikami uczestniczącymi w procesie kopiowania. W widoku drzewa są dostępne następujące operacje: Znajdź, Znajdź i zamień, Edytuj nazwę pliku, Edytuj ścieżkę pliku, Ustaw schemat numerowania, Przeciągnij i upuść na panel Numerowanie, Ustaw operację kopiowania oraz Przeciągnij i upuść na panel Folder. Widok listy: Wyświetla wszystkie pliki skojarzone z plikiem wybranym w procesie kopiowania. W widoku listy są dostępne następujące operacje: Edytuj nazwę pliku, Edytuj ścieżkę pliku, Ustaw schemat nazewnictwa, Ustaw operację kopiowania, Filtrowanie kolumny i Grupowanie. Widok folderu: Wyświetla folder docelowy, w którym nowe pliki są umieszczane po zakończeniu procesu kopiowania. W widoku folderu są dostępne następujące operacje: Znajdź, Znajdź i zamień, edycja nazwy pliku, edycja ścieżki pliku, przeciąganie i upuszczanie na panel Numerowanie, ustawianie operacji kopiowania oraz przeciąganie i upuszczanie na panel Folder.
Pokaż linie siatki	Wybierz, aby włączyć lub wyłączyć wyświetlanie linii siatki w siatce.
Pokaż formatowanie naprzemienne	Wybierz, aby włączyć lub wyłączyć naprzemienne wyświetlanie kolorowych pasków w siatce.
Pokaż widoku rysunku	Domyślnie kopiowany jest wybrany model i wszystkie skojarzone rysunki. Kiedy opcja Widok rysunku jest włączona, tryb widoku wyświetla wszystkie skojarzone rysunki i możesz skonfigurować operację kopiowania w oparciu o rysunki. Rysunki są teraz widoczne w folderze Dokumentacja. Wyświetl je, wybierając w widoku drzewa. Uwaga: Stan Automatyczny oznacza, że działanie dla rysunku połączonego z plikiem jest takie samo, jak dla skojarzonego pliku. Przykładowo, jeśli plik jest oznaczony do skopiowania, skojarzony rysunek otrzymuje taką samą nową nazwę pliku i taką samą lokalizację podczas zdarzenia kopiowania.
Pokaż elementy podrzędne	Wybierz opcję, aby pokazać lub ukryć załączniki modelu i pliki bibliotek w widoku kopii. Domyślnie wszystkie pliki bibliotek i załączniki są ustawione do skopiowania. Można jednak przypisać inne operacje kopiowania do plików potomnych, wyświetlając je w widoku narzędzia Copy Design. W menu Pokaż elementy podrzędne wybierz, które typy plików podrzędnych mają być widoczne, wybierając jedno lub oba z następujących pól wyboru: Załączniki Wybierz opcję Załączniki, aby wyświetlić wszystkie pliki załączników. Uwaga: Pliki z klasyfikacjami reprezentacji projektu i wizualizacji projektów nie są kopiowane i nie są widoczne w narzędziu Copy Design. Uwzględnij pliki bibliotek Wybierz opcję Uwzględnij pliki bibliotek, aby wyświetlić wszystkie skojarzone pliki bibliotek.
Automatyczny rozmiar kolumn	Wybierz, aby włączyć lub wyłączyć automatyczne dopasowywanie kolumn do dostępnego obszaru widoku.
Znajdź	Wybierz, aby wyszukać tekst. Możesz wyszukiwać tekst w siatce głównej lub panelu Numerowanie.
Znajdź i zamień	Pozwala odszukać żądany tekst i zastąpić go innym. Możesz wykonać tę operację w oknie głównym lub panelu Numerowanie.
Odśwież	Odśwież widok główny narzędzia Copy Design, aby wyświetlić ostatnie zmiany w plikach lub strukturze projektu. Uwaga: Jeżeli pliki zależne są niewidoczne, wyświetlany jest następujący komunikat: „Niektóre elementy potomne dodanego obiektu nie są dostępne”. Administrator musi zapewnić dostęp do plików zależnych. Po uzyskaniu dostępu odśwież widok główny narzędzia Copy Design.

Menu Operacje
Kopiuj wszystko	Wybierz polecenie Kopiuj wszystko, aby oznaczyć wszystkie pliki w widoku głównym do skopiowania.
Kopiuj węzły najwyższego poziomu	Wiele drzew projektu można skopiować za pomocą jednego polecenia. Wybranie opcji Kopiuj węzły najwyższego poziomu ustawia kopiowanie wszystkich komponentów najwyższego poziomu.
Kopiuj	Wybierz, aby skopiować wybrane pliki z siatki głównej. Naciśnij i przytrzymaj klawisz Ctrl, aby zaznaczyć wiele plików jednocześnie.
Kopiuj do	Wybierz tę opcję, aby skopiować wybrane pliki z siatki głównej do określonego położenia. Naciśnij i przytrzymaj klawisz Ctrl, aby zaznaczyć wiele plików jednocześnie. Aby uzyskać więcej informacji, zobacz temat Kopiuj do.
Kopiuj gałąź	Umożliwia skopiowanie całej gałęzi ze wszystkimi plikami przy zachowaniu oryginalnej struktury folderów.
Kopiuj gałąź do	Umożliwia skopiowanie całej gałęzi do określonego folderu przy zachowaniu oryginalnej struktury folderów.
Użyj ponownie	Plik jest ponownie używany bez tworzenia kopii. Jest to dobry sposób na zminimalizowanie liczby duplikatów pliku, który musi zostać użyty w więcej niż jednym położeniu projektu. Nazwy ponownie używanych plików nie są zmieniane z zastosowaniem żadnego przypisanego schematu numerowania i zachowują wszystkie oryginalne właściwości.
Użyj ponownie wszystkiego	Stosuje operację ponownego użycia do wszystkich plików w siatce głównej.
Użyj ponownie gałęzi	Stosuje operację ponownego użycia do wybranego pliku i całej struktury plików poniżej jego. Określone pliki zostają ponownie użyte w strukturze docelowej i nie są tworzone żadne kopie.
Zamień	Zamienia wybrany plik na inny plik. Nazwa skopiowanego pliku zostanie zmieniona na nazwę pliku zastępczego. Ten sam plik można skopiować do wielu lokalizacji. Uwaga: Oczekująca kopia pliku można zostać użyta jako plik zastępczy. Aby uzyskać więcej informacji, zobacz temat Zamień.
Wyklucz	Umożliwia ustawienie operacji Wyklucz dla wybranych plików. Ta operacja może być używana tylko w odniesieniu do macierzystych plików dokumentacji. Jeśli ta opcja jest ustawiona w przypadku innego pliku w strukturze, plik ten zostanie ponownie użyty podczas operacji kopiowania. Pliki oznaczone jako Wyklucz nie są kopiowane ani używane ponownie.
Idź do	Po operacji kopiowania możesz otworzyć folder źródłowy lub folder docelowy, korzystając z opcji w menu podręcznym.

Menu Opcje
Schematy numerowania	Wybierz schematy numerowania, aby ustawić, które schematy nazewnictwa mogą być używane w konfiguracji kopiowania projektu. Można również ustawić domyślny schemat numerowania. Zobacz temat Copy Design — schematy numerowania, aby uzyskać więcej informacji.
Reguły operacji	Wybierz, aby tworzyć, edytować i usuwać reguły, które można stosować do operacji kopiowania. Każdy zestaw reguł zawiera pewną liczbę ustawień zachowania i właściwości pliku, które można zastosować do skopiowanego pliku na podstawie pliku źródłowego. Zobacz temat Copy Design — reguły operacji, aby uzyskać więcej informacji na temat tworzenia i edycji reguł.
Automatycznie kopiuj elementy nadrzędne	Gdy opcja Automatycznie kopiuj elementy nadrzędne jest włączona, element nadrzędny każdego skopiowanego komponentu również zostanie skopiowany. Uwaga: Wyłączenie tej opcji powoduje edycję zespołów źródłowych w celu uwzględnienia nowo skopiowanej części.
Połącz rysunki z modelem	Gdy ta opcja jest zaznaczona, rysunek połączony z modelem jest kopiowany do tego samego położenia i ma taką samą nową nazwę pliku co model. W przypadku rysunku zostanie ustawiona operacja Automatycznie. Uwaga: Jeśli z modelem jest skojarzony więcej niż jeden rysunek, proces kopiowania spowoduje wyświetlenie monitu z błędem informującego, że oba rysunki nie mogą mieć tej samej nazwy, a proces kopiowania nie zostanie przeprowadzony. Aby rozwiązać problem, należy wykluczyć jeden z rysunków lub zmienić jego nazwę.
Usuń wszystkie załączniki	Gdy ta opcja jest zaznaczona, wszystkie załączniki są usuwane z nowo utworzonych plików. Domyślnie wszystkie załączniki pliku są dołączane do nowego pliku.
Obiekty BOM	Usuń wszystkie obiekty BOM — włączenie tej opcji powoduje, że podczas operacji kopiowania informacje w zestawieniu komponentów w nowo utworzonych plikach są usuwane. Usuń obiekty BOM tylko z elementów macierzystych — jeśli ta opcja jest włączona, informacje zestawienia komponentów wewnątrz nowo utworzonych plików macierzystych są usuwane podczas operacji kopiowania. Domyślnie opcja Usuń obiekty BOM tylko z elementów macierzystych jest włączona. Uwaga: Te pliki nie będą mogły zostać przypisane do elementu, dopóki nie zostaną zaktualizowane w aplikacji CAD.
Wybierz odniesienia	Domyślnie wszystkie odniesienia komponentów są kopiowane. Gdy opcja Wybierz odniesienia jest włączona, można wybrać, które odniesienia komponentu mają być kopiowane. Uwaga: Wielokrotny wybór nie jest dostępny podczas korzystania z widoku Wybierz odniesienia. Wszystkie wybrane odniesienia muszą mieć unikatową operację. Więcej informacji dotyczących tworzenia i edycji reguł zawiera temat Wybierz odniesienia.

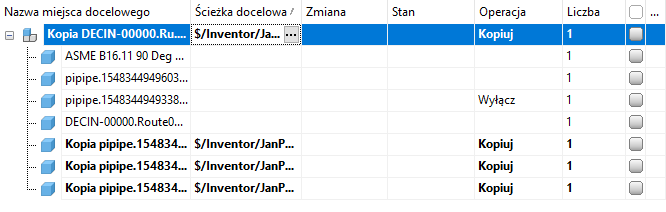

Siatka widoku głównego

W widoku głównym narzędzia Copy Design wyświetlane są nazwy plików dostępnych do kopiowania, folder docelowy, operacja do wykonania na pliku, zmiana i stan pliku oraz liczba wystąpień pliku na bieżącej liście.

Wskazówka: Domyślnie nazwy plików odniesienia są ustawiane jako nazwy plików docelowych po przypisaniu operacji. Można wyświetlić panel Numerowanie w celu zidentyfikowania plików wg oryginalnych nazw lub dodać kolumnę Nazwa pliku (historyczna) do widoku głównego.

Można także zarządzać operacjami kopiowania i dostosowywać widok z poziomu widoku głównego.

Panel nawigacji

Upraszczanie interfejsu narzędzia Copy Design przez oddokowywanie paneli, zmienianie ich położenia dokowania lub ich wyłączanie, aby nie były wyświetlane.

Dostępne są cztery różne panele nawigacji.

Gdzie używany	Panel Gdzie używany pozwala śledzić pochodzenie i miejsce docelowe kopiowanych obiektów. Ponieważ istniejące pliki można zastąpić niezatwierdzonymi wystąpieniami skopiowanych plików, oznacza to, że skopiowany element może mieć wiele miejsc docelowych. Użyj karty Gdzie używany, aby upewnić się, że pliki są kopiowane we właściwe miejsca. Aby uzyskać więcej informacji, zobacz temat Panel Gdzie użyty.

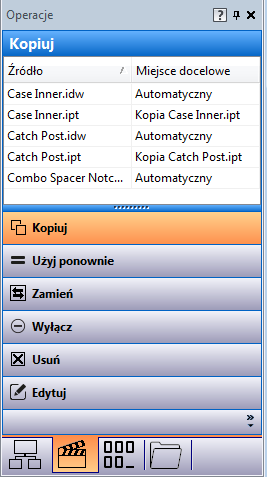

Operacje	Panel Operacje pozwala sprawdzić, które operacje są przypisane do wykonania na plikach w widoku głównym. Po skonfigurowaniu plików w widoku głównym można użyć panelu Operacje, aby wyfiltrować pliki na podstawie przypisanej do nich operacji. Przypisane operacje obejmują skopiowany, użyty ponownie, zastąpiony, wykluczony lub edytowany. Uwaga: Można również ustawić operacje, przeciągając i upuszczając pliki z głównej siatki na wybrany przycisk operacji w panelu Operacje. Aby uzyskać więcej informacji, zobacz temat Panel Operacje.
Numerowanie	W panelu Numerowanie wyświetlane są wszystkie pliki wybrane do skopiowania. Zawiera on również pierwotną i nową nazwę każdego wybranego pliku. W siatce wyświetlane są opcje zmiany nazwy na podstawie dostępnych schematów numerowania. W siatce panelu Numerowanie istnieje możliwość edycji niektórych pól i poszczególnych schematów numerowania. Aby uzyskać więcej informacji, zobacz temat Panel Numerowanie.
Foldery	Panel Foldery umożliwia przeglądanie folderów źródłowych i docelowych dla operacji kopiowania projektu. Jest to dobry sposób, aby upewnić się, że potrzebne pliki są wybrane i zostaną skopiowane do prawidłowego położenia. Wybrane pliki można grupować do wykonania operacji na podstawie położenia folderu. Można także przeciągać i upuszczać pliki pomiędzy folderami lub z siatki głównej, aby wykonać kopię. Aby uzyskać więcej informacji, zobacz temat Panel Foldery.

Ukrywanie i wyświetlanie paneli

W oknie dialogowym Copy Design kliknij kolejno Widok > Panele.
Wybierz panele, które mają być wyświetlane w interfejsie narzędzia Copy Design.

Dokowanie i oddokowywanie paneli

Wybierz pasek tytułu zadokowanego panelu i przeciągnij go od siatki głównej, aby go oddokowywać.
Kliknij dwukrotnie pasek tytułu niezadokowanego panelu, aby automatycznie zadokować go ponownie.

Konfigurowanie preferencji dokowania

Kliknij prawym przyciskiem myszy pasek tytułu panelu i wybierz jedną z następujących opcji:
- Ruchomy, aby oddokować i przesunąć panel w dowolne miejsce na ekranie narzędzia Copy Design.
- Dokuj, aby ponownie zadokować panel, który został wcześniej ustawiony jako ruchomy.
- Ukryj automatycznie, aby automatycznie zwinąć panel, gdy nie jest on używany. Po prawej stronie interfejsu zostanie wyświetlona ikona, którą można kliknąć, aby otworzyć panel.
- Zamknij, aby zamknąć panel i go ukryć.
