Это диалоговое окно используется для сопоставления атрибутов в данных ArcGIS со свойствами труб и колодцев в Civil 3D.
Это диалоговое окно отображается при использовании Autodesk ArcGIS Connector для добавления данных ArcGIS в виде труб и колодцев.
Его можно также вызвать на виде элемента «Навигатор». Выберите трубопроводную сеть в навигаторе, чтобы отобразить вид элемента, а затем щелкните
в поле «Сопоставление схемы» вида элемента.
Это диалоговое окно будет содержать отдельную вкладку для каждого слоя труб или колодцев, который добавляется в Civil 3D, что позволит определить параметры сопоставления для каждого слоя.
Указание значений для сопоставления схемы
Путем настройки сопоставление схемы можно связать атрибуты, определенные в данных ArcGIS, со свойствами труб и колодцев, используемыми в Civil 3D.
Например, если в наборе данных имеется поле «Высота_колодца», его можно сопоставить со свойством «Высота_колодца» в Civil 3D, чтобы значение высоты, назначенное элементу, соответствовало заданному в ArcGIS.
Сохранить файл сопоставления свойств- Сохранение текущей конфигурации в файл, который можно использовать при добавлении других данных трубопроводных сетей из ArcGIS.
Открыть файл сопоставления свойств- Открытие существующего файла сопоставления свойств для применения к данным трубопроводной сети.
- Имя свойства Civil
- Отображение свойств Civil 3D, с которыми можно сопоставить атрибуты ArcGIS.
Элементы со звездочкой после имен являются обязательными.
- Единица свойств Civil
- Отображение единиц измерения, которые будут применяться к данным в чертеже. Записи в этих полях представлены в единицах измерения, указанных для текущего чертежа (дюймы и футы или миллиметры и метры), и не могут быть изменены.
- Имя исходного свойства
- Указание атрибута, который будет сопоставлен со свойством Civil 3D. Щелкните это поле, чтобы отобразить раскрывающийся список доступных атрибутов.
- Значение по умолчанию
- Указание значения по умолчанию, которое будет использоваться, если параметр Имя исходного свойства будет невозможно найти в данных ArcGIS.
- Исходная единица
- Задание исходной единицы измерения данных.
- Сопоставление значений
- Открытие диалогового окна «Сопоставление значений», в котором можно указать значения Имя исходного свойства, соответствующие свойствам Civil 3D.

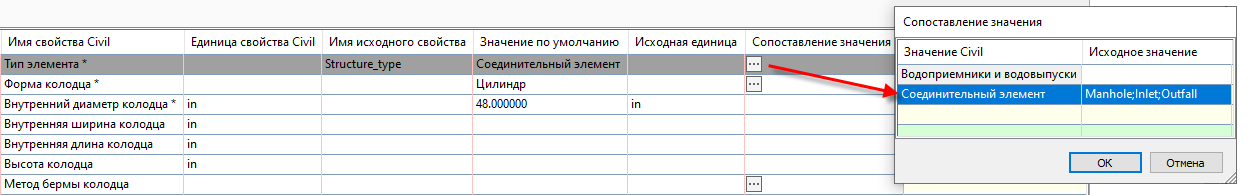

В следующем примере показано, как с помощью диалогового окна «Сопоставление значений» можно сопоставить исходные значения атрибута «Тип_колодца» для добавления в Civil 3D в качестве соединительных элементов.
Для типа элемента в Civil 3D доступны свойства «Водоприемник/водовыпуск» и «Соединительный элемент».
Если в качестве типов элемента «Соединительный элемент»требуется добавить люки, водоприемники и водопуски, можно настроить сопоставления значений для данного типа элемента. Например, если значения атрибутов «Люк», «Водоприемник» и «Водопуск» были заданы в данных ArcGIS для указания типа колодца, можно ввести эти значения в диалоговое окно «Сопоставление значений».
Можно добавить несколько значений, разделив их точкой с запятой. Например, Люк;Водоприемник;Водопуск. Регистр не имеет значения.
Прим.: В приведенном выше примере все эти колодцы будут созданы в чертеже как типовые соединительные элементы (с типом колодца <нет>). Можно вручную задать тип колодца с помощью диалогового окна «Свойства колодца» или с помощью команды «Сопоставить параметры дренажных колодцев» назначить свойство «Тип колодца» и другие свойства.
