Создание аналитической модели энергопотребления: подробная архитектурная модель

Перед тем как выполнить оптимизацию энергопотребления для подробной архитектурной модели, подготовьте модель и убедитесь в том, что результирующая аналитическая модель энергопотребления является наиболее точной и полной.

Выполните следующие шаги в указанном порядке. Сведения по каждому этапу содержатся в разделах ниже.

1. Изолируйте элементы, которые будут использоваться для создания аналитической модели энергопотребления.
2. Сконцентрируйте внимание на определенной области модели, чтобы сократить время обработки.
3. Выявите и устраните очевидные проблемы, например отсутствующие элементы и большие пропуски.
4. Создайте аналитическую модель энергопотребления и оцените результаты.
5. Постепенно уменьшайте разрешение по мере необходимости.

Прим.: Если модель содержит наклонные или эллиптические стены, результаты расчета энергопотребления могут быть неверными.

1. Изолируйте элементы

В Revit используются следующие элементы, для которых выбрано свойство «Граница помещения»:

Прим.: Если модель содержит наклонные или эллиптические стены, полученные результаты расчета энергопотребления могут быть неточными.

• Потолки
• Колонны
• Панели витража
• Витражные системы
• Импосты витражей
• Двери
• Перекрытия
• Масса
• Крыши: общие ребра, невидимые линии, внутренние ребра, софиты крыши
• Проемы для шахт
• Несущие колонны
• Стены: общие ребра, невидимые линии
• Окна

Изоляция элементов

1. Создайте новый 3D-вид модели.
2. На виде настройте параметр «Переопределения видимости/графики» так, чтобы отображались только перечисленные выше элементы, в том числе подкатегории, при необходимости.

Подробную информацию см. в разделе Создание аналитической модели энергопотребления на основе архитектурных элементов.

2. Сконцентрируйте внимание на определенной области модели

Внеся изменения в архитектурную модель, можно повысить точность аналитической модели энергопотребления и сократить время обработки.

1. На 3D-виде выявите все элементы, которые находятся за пределами здания и не влияют на его энергопотребление.

   Например, можно использовать полы для моделирования дорог или путей, а также стены для ландшафта.

2. Выберите эти элементы и отключите свойство «Граница помещения».

   Этот шаг позволяет пропустить такие элементы в процессе создания аналитической модели энергопотребления.

3. Чтобы скрыть эти элементы на виде, щелкните их правой кнопкой мыши и выберите «Скрыть при просмотре».

   Этот шаг позволяет сократить время обработки, необходимое для создания аналитической модели энергопотребления. Дополнительную информацию см. в разделе Процесс создания аналитической модели энергопотребления.



3. Выявите и устраните проблемы

Чтобы создать аналитическую модель энергопотребления из архитектурной модели, элементы здания должны быть в достаточной мере замкнутыми. Модель не обязательно должна быть непроницаемой. Небольшие зазоры и наложения являются естественной частью реальных архитектурных моделей. Их наличие ожидаемо и допустимо во время создания аналитической модели энергопотребления.

Однако, если над пространством отсутствует целая крыша или стена либо имеется большой зазор (более чем в два раза превышающий значение параметра Разрешение аналитического пространства), необходимо устранить проблему.

1. Выполните вращение 3D-вида по орбите и определите отсутствующие элементы или большие зазоры внутри общего контура.
2. Проверьте модель на всех уровнях, сверху и снизу.

   Не все зазоры легко заметить. Не ждите, что вы найдете все зазоры на данном этапе. Просто попробуйте обнаружить явные нарушения.

3. Устраните явные пропуски и решите проблему отсутствующих элементов.

Когда элементы модели в достаточной мере замкнуты, перейдите к шагу 4: создайте аналитическую модель энергопотребления и оцените результаты.

4. Создайте аналитическую модель энергопотребления и оцените ее качество

1. Выберите вкладку «Анализ»панель «Оптимизация энергопотребления» (Создать модель энергопотребления).

   Появится сообщение о том, что создание аналитической модели энергопотребления может занять длительное время, в течение которого программа Revit будет недоступна. Дополнительную информацию см. в разделе Процесс создания аналитической модели энергопотребления.

2. В диалоговом окне выберите «Создать модель энергопотребления».

   Когда аналитическая модель энергопотребления будет готова, она появится на виде «3D-модель энергопотребления».

3. Откройте диалоговое окно «Переопределения видимости/графики».
4. На вкладке «Категории аналитической модели» выполните указанные ниже действия.
   1. Снимите флажок «Аналитические пространства».
   2. Для параметра «Аналитические поверхности» выберите только параметр «Тонирование». Очистите все остальные подкатегории для параметра «Аналитические поверхности».

   Тонирование поверхностей происходит, если какой-либо из архитектурных элементов Revit (или его часть) находится вне основной траектории теплопередачи здания. Это может быть парапет стены или свес крыши, например. Все тонированные поверхности должны присутствовать там, где они необходимы.

5. Проверьте вид на наличие тонированных поверхностей в местах, где они не нужны.
6. При обнаружении непредвиденной тонированной поверхности перейдите в эту область архитектурной модели, чтобы более тщательно осмотреть ее на предмет зазоров или отсутствующих элементов.

   Обратите внимание на элементы, свойство «Граница помещения» которых отключено. Эти элементы не учитываются во время создания аналитической модели энергопотребления, поэтому они могут быть причиной неправильного тонирования.

7. Устраните все обнаруженные проблемы.
8. Чтобы проверить, улучшена ли модель энергопотребления в результате внесения изменений, выполните указанные ниже действия.
   1. Выберите вкладку «Анализ»панель «Оптимизация энергопотребления» (Удалить аналитическую модель энергопотребления).
   2. Повторите шаги 1–7, чтобы еще раз проверить наличие непредвиденных тонированных поверхностей.
9. Достигнув удовлетворительного качества модели энергопотребления, перейдите к шагу 5: последовательно уменьшите разрешение по мере необходимости.


5. Постепенно уменьшайте разрешение по мере необходимости

Убедившись в том, что в аналитической модели энергопотребления содержатся все необходимые аналитические пространства, и что аналитические поверхности расположены в подходящих местах, проверьте саму аналитическую модель энергопотребления на наличие зазоров между элементами.

Наличие небольших зазоров между элементами аналитической модели энергопотребления вполне ожидаемо; они не оказывают отрицательного влияния на расчет. Однако, если эти зазоры велики или значительные секции здания не полностью охвачены, необходимо увеличить значения параметров Разрешение аналитического пространства и Разрешение аналитической поверхности. В результате этого изменения увеличится время обработки. Также в модели может быть выявлено больше зазоров или отсутствующих элементов.

Подробную информацию см. в разделе Пространства в аналитической модели энергопотребления и Поверхности в аналитической модели энергопотребления.

1. На виде «3D-модель энергопотребления» откройте диалоговое окно «Видимость/Графика».
2. На вкладке «Категории аналитической модели» выполните указанные ниже действия.
   1. Выберите «Аналитические пространства».
   2. Для параметра «Аналитические поверхности» выберите все подкатегории.
3. Вращайте аналитическую модель энергопотребления по орбите, чтобы найти непредвиденно большие зазоры между элементами.
4. Найдя большие зазоры, выполните указанные ниже действия.
   1. Выберите вкладку «Анализ»панель «Оптимизация энергопотребления» (Параметры энергопотребления).
   2. В диалоговом окне «Параметры энергопотребления» измените значение параметра «Разрешение аналитического пространства» на 1' или 457,2 мм, а для параметра «Разрешение аналитической поверхности» задайте значение 6" или 152,4 мм.

      Сохраняйте для этих параметров отношение, равное приблизительно 2:1. Минимальные значения для них составляют 6" и 3" (152,4 и 76,2 мм). Значения разрешения 8" и 4" (203,2 и 101,6 мм) обычно эффективны для наиболее подробных архитектурных моделей.

5. Создайте аналитическую модель энергопотребления и повторно оцените результаты, постепенно изменяя значения параметров «Разрешение аналитического пространства» и «Разрешение аналитической поверхности» до тех пор, пока не будут достигнуты удовлетворительные характеристики аналитической модели энергопотребления.

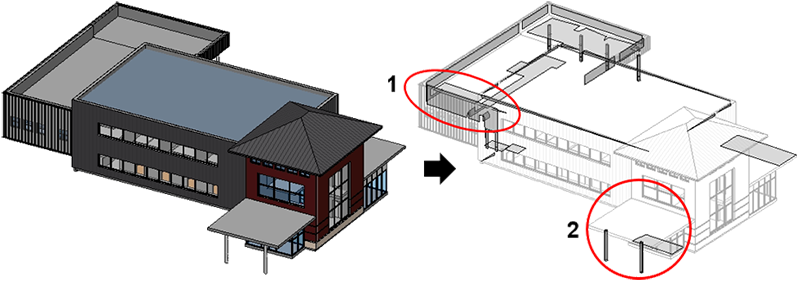

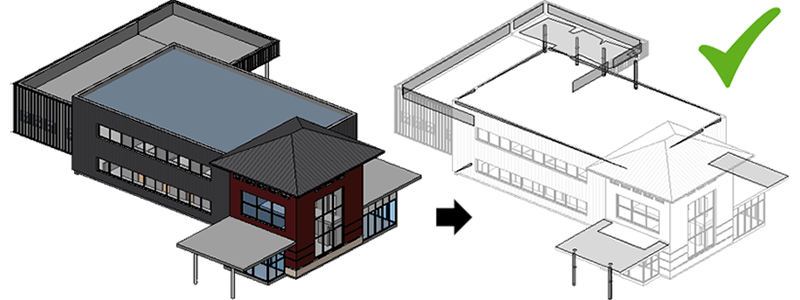

   Например, на изображении ниже № 1 обозначает исходную, а № 2 — улучшенную аналитическую модель энергопотребления, которая получается в результате устранения выявленных проблем.

6. Перейдите к следующему шагу: создание расчета энергопотребления.
