Интерфейс Copy Design

Сведения об интерфейсе Copy Design.

Окно Copy Design теперь является немодальным диалоговым окном с панелью инструментов. Теперь оно может быть открыто во время использования Vault Client для других команд, а также для добавления копируемых файлов.

Диалоговое окно Copy Design включает три основные области.

Сочетания клавиш доступны для всех параметров в диалоговом окне Copy Design.

Панель инструментов

Панель инструментов состоит из пяти меню: «Файл», «Вид», «Операции», «Параметры» и «Справка».

Меню «Файл»
Экспорт	Экспорт в нужную папку. Укажите папку и формат в диалоговом окне «Сохранить как».
Добавить файлы	Добавление файлов, которые необходимо скопировать на главный вид. Дополнительные сведения см. в разделе Copy Design: добавление файлов.
Очистить корневой узел	Можно удалить узел и все дочерние элементы из диалогового окна с помощью параметра «Очистить корневой узел» в контекстном меню. Данный параметр доступен только при выборе корневого узла.
Выполнение копирования	Задав все настройки, нажмите «Создать копию», чтобы запустить операцию копирования. Перед выполнением копирования инструмент Copy Design проверяет наличие повторяющихся имен файлов, а также права доступа пользователя к папке.
Выход	Нажмите, чтобы закрыть диалоговое окно Copy Design.

Меню «Вид»
Панели	Выберите панели, которые необходимо отобразить в диалоговом окне Copy Design.

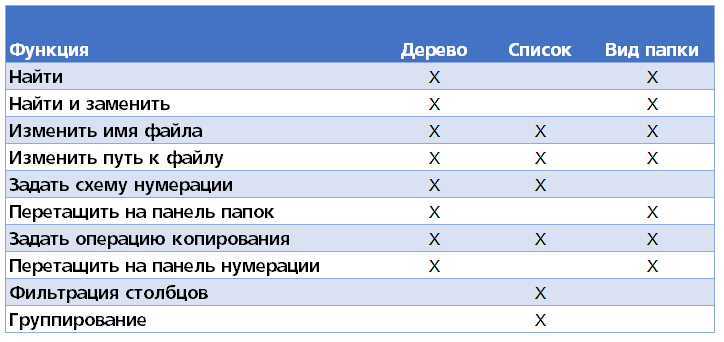

Компоновка	Адаптация вида основной сетки. Можно выбрать один из трех видов: Дерево: отображение сборки в упорядоченной конфигурации, которая показывает иерархию сборки и связанных файлов в процессе копирования. Это позволяет понять взаимосвязь файлов, участвующих в процессе копирования. На виде дерева доступны следующие операции: «Найти», «Найти и заменить», переименование файла, редактирование пути к файлу, выбор схемы нумерации, перетаскивание элементов на панель «Нумерация», настройка операции копирования и перетаскивание на панель «Папка». Список: отображение всех файлов, связанных с файлом, выбранным в процессе копирования. На виде списка доступны следующие операции: переименование файла, редактирование пути к файлу, выбор схемы именования, настройка операции копирования, фильтрация и группировка столбцов. Папка: отображение папки назначения, в которой после завершения копирования размещаются новые файлы. На виде папки доступны следующие операции: «Найти», «Поиск и замена», переименование файла, редактирование пути к файлу, перетаскивание элементов на панель «Нумерация», настройка операции копирования и перетаскивание на панель «Папка».
Отображать линии сетки	Выберите для отображения или скрытия линий сетки.
Показывать полосы	Выберите для отображения или скрытия чередующихся цветных полос в сетке.
Показать вид чертежа	По умолчанию копируется выбранная модель и все связанные чертежи. Если вид чертежа включен, отображаются все связанные чертежи, и можно настроить операцию копирования на основе чертежей. Чертежи теперь отображаются в папке документации. Чтобы отобразить ее, выберите вид дерева. Прим.: Статус Авто указывает, что к чертежу, связанному с файлом, применяется та же операция, что и к связанному файлу. Например, если файл помечен для копирования, то при выполнении копирования связанному чертежу будет присвоено такое же новое имя и папка сохранения.
Показать дочерние элементы	Укажите, следует ли отображать или скрывать файлы, вставленные в модель, и файлы библиотеки на виде копирования. По умолчанию для всех файлов библиотеки и вставленных файлов задано копирование. Однако для дочерних файлов можно назначить другие операции копирования, отобразив их в виде Copy Design. В меню «Показать дочерние элементы» укажите типы дочерних файлов, которые будут отображаться, установив один или оба указанных ниже флажка. Вставленные файлы Выберите «Вставленные файлы», чтобы отобразить все вставленные файлы. Прим.: Файлы с классификациями «Представление» и «Визуализация проекта» не копируются и не отображаются в Copy Design. Включить файлы библиотеки Установите флажок «Включить файлы библиотеки», чтобы отобразить все связанные файлы библиотеки.
Автоматически изменять размер столбца	Включение или отключение функции автоматического изменения размера столбцов, позволяющей полностью вписать их в область просмотра.
Найти	Выберите для поиска текста. Текст можно искать в основной сетке или на панели нумерации.
Поиск и замена	Возможность найти нужный текст и заменить его. Операцию можно выполнить в главном окне или на панели нумерации.
Обновить	Обновите основной вид Copy Design, чтобы отобразить последние изменения, внесенные в файлы или структуру проекта. Прим.: Если зависимые файлы скрыты, появится следующее сообщение: «Некоторые дочерние элементы добавленных объектов недоступны». Администратор должен предоставить доступ к зависимым файлам. После получения доступа обновите основной вид Copy Design.

Меню «Операции»
Копировать все	Параметр «Копировать все» позволяет выбрать для копирования все файлы в основном виде.
Копировать узлы верхнего уровня	Можно скопировать несколько деревьев проекта с помощью одной команды. Выберите параметр «Копировать узлы верхнего уровня» для копирования всех компонентов верхнего уровня.
Копировать	Копирование выбранных файлов из основной сетки. Нажмите и удерживайте клавишу CTRL, чтобы выбрать несколько файлов одновременно.
Копировать в	Копирование выбранных файлов из основной сетки в указанное местоположение. Нажмите и удерживайте клавишу CTRL, чтобы выбрать несколько файлов одновременно. Дополнительные сведения см. в разделе Копировать в.
Копировать ветвь	Возможность скопировать ветвь целиком со всеми файлами, сохраняя исходную структуру папки.
Копировать ветвь в	Возможность скопировать ветвь целиком в определенную папку, сохраняя исходную структуру папки.
Использовать повторно	Повторное использование файла без создания его копии. Это позволяет минимизировать количество дубликатов файла, который требуется использовать в нескольких местоположениях проекта. Повторно используемые файлы не переименовываются с учетом назначенных схем нумерации и сохраняют все исходные свойства.
Повторно использовать все	Повторное использование всех файлов в основной сетке.
Повторно использовать ветвь	Повторное использование выбранного файла и его структуры. Указанные файлы будут повторно использованы в конечной структуре без создания копий.
Заменить	Замена выбранного файла другим файлом. Имя скопированного файла заменяется именем замещающего файла. Один и тот же файл можно скопировать в несколько расположений. Прим.: В качестве замены можно использовать копию файла, которая находится на рассмотрении. Дополнительные сведения см. в описании операции Заменить.
Исключить	Задание операции исключения для выбранных файлов. Это действие можно использовать только для родительских файлов документации. Если этот параметр задан для любого другого файла в структуре, то файл будет повторно использован при операции копирования. Файлы, помеченные статусом «Исключить», не будут копироваться или использоваться повторно.
Перейти к	После операции копирования можно открыть исходную папку или папку назначения с помощью параметров в контекстном меню.

Меню «Параметры»
Схемы нумерации	Выбрав параметр «Схемы нумерации», можно задать конкретные схемы для использования при настройке копирования проекта. Кроме того, можно задать схему нумерации по умолчанию. Дополнительные сведения см. в разделе Copy Design — схемы нумерации.
Правила для операций	Выберите для создания, изменения и удаления правил, которые относятся к операциям копирования. Каждый набор правил содержит определенное количество режимов файла и параметров свойств, которые можно применить к скопированному файлу на основе исходного файла. Дополнительные сведения о создании и изменении правил см. в разделе Copy Design — правила для операций.
Автоматически копировать родительские элементы	Если параметр «Автоматически копировать родительские элементы» включен, родительский элемент каждого скопированного компонента также копируется. Прим.: Если этот параметр отключен, изменяется исходная сборка с добавлением новой скопированной детали.
Связать чертежи с моделью	Если этот флажок установлен, чертеж, подключенный к модели, копируется в ту же папку и получает то же имя нового файла, что и модель. На чертеже задается операция «Автомат.». Прим.: Если с моделью связано несколько чертежей, в процессе копирования появится сообщение о том, что невозможно задать одинаковое имя для двух чертежей. Копирование не будет выполнено. Исключите или переименуйте один из чертежей, чтобы устранить ошибку.
Удалить все вложения	Если этот флажок установлен, из создаваемых файлов удаляются все вставленные файлы. По умолчанию все вставленные файлы прикрепляются к новому файлу.
Объекты спецификации	Удалить все объекты спецификации: если этот параметр включен, информация спецификации не будет скопирована в созданные файлы. Удалить объекты спецификации только из родительских файлов: если этот параметр включен, информация спецификации не будет скопирована в созданные родительские файлы. По умолчанию параметр «Удалить объекты спецификации только из родительских файлов» включен. Прим.: Эти файлы не будут назначены элементу до их обновления в приложении САПР.
Выбрать ссылки	По умолчанию копируются все ссылки компонента. Если включен параметр «Выбрать ссылки», можно указать, какие ссылки компонента необходимо скопировать. Прим.: При использовании вида «Выбрать ссылки» множественный выбор не поддерживается. Любым выбранным ссылкам должна соответствовать уникальная операция. Дополнительные сведения о создании и изменении правил см. в разделе Выбор ссылок.

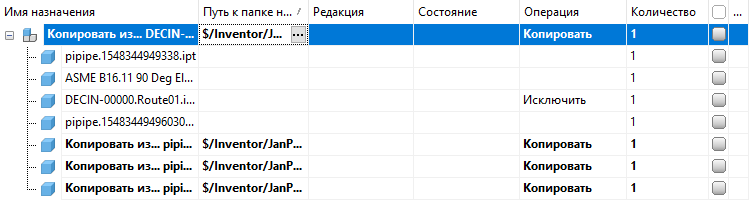

Сетка основного вида

В основном виде Copy Design отображаются имена файлов, доступных для копирования, папка назначения, наименование операции, которая будет применена к файлу, а также редакция, состояние и количество экземпляров файла в текущем списке.

Совет: По умолчанию имена файлов ссылок присваиваются файлам назначения при задании операции. Найти файлы по исходному имени или добавить историческое имя файла в основной вид можно на панели нумерации.

На основном виде также можно управлять операциями копирования и настроить вид.

Панель навигации

Чтобы упростить интерфейс Copy Design, открепите панели, измените расположение или отключите их, чтобы они перестали отображаться.

Есть четыре панели навигации.

Области применения	На панели «Области применения» можно отслеживать источник скопированного объекта и целевое расположение. Существующие файлы можно заменять незавершенными экземплярами копируемых файлов, поэтому скопированный экземпляр может иметь несколько целевых расположений. Вкладка «Области применения» позволяет удостовериться, что файлы копируются в нужные местоположения. Дополнительные сведения см. в разделе Панель «Области применения».

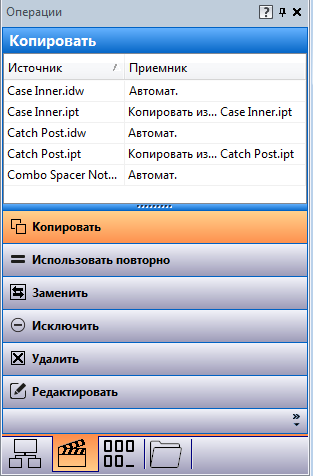

Операции	На панели «Операции» можно проверить, какие операции назначены файлам в основном виде. Настроив файлы в основном виде, можно отфильтровать их с помощью панели «Операции» в зависимости от назначенных операций. Назначенные операции включают копирование, повторное использование, замену, исключение, удаление и правку. Прим.: Кроме того, можно задать операции путем перетаскивания файлов из основной сетки на кнопку требуемой операции на панели «Операции». Дополнительные сведения см. в разделе Панель «Операции».
Нумерация	На панели «Нумерация» содержится список всех файлов, выбранных для копирования. Также здесь отображается исходное и новое имя для каждого выбранного файла. В сетке отображаются имеющиеся параметры переименования, соответствующие доступным схемам нумерации. В сетке панели нумерации можно отредактировать некоторые поля и отдельные схемы нумерации. Дополнительные сведения см. в разделе Панель «Нумерация».
Папки	На панели «Папки» можно просматривать исходные и целевые папки для операции копирования проекта. Это позволяет убедиться в том, что выбраны нужные файлы и что они будут скопированы в нужное местоположение. Можно сгруппировать выбранные файлы для выполнения операций на основе местоположения папки. Кроме того, можно перетаскивать файлы в другие папки или из основной сетки, чтобы выполнить операцию копирования. Дополнительные сведения см. в разделе Панель «Папки».

Управление отображением панелей

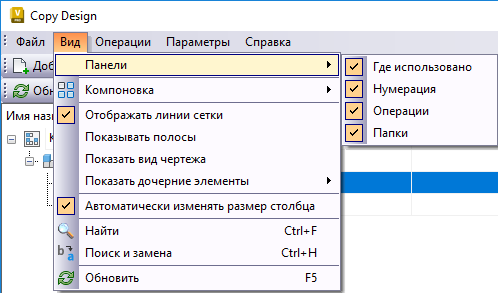

В диалоговом окне Copy Design щелкните «Вид» > «Панели».
Выберите панели, которые необходимо отобразить в интерфейсе Copy Design.

Закрепление или открепление панелей

Выберите строку заголовка закрепленной панели и перетащите ее с основной сетки для открепления.
Дважды щелкните мышью строку заголовка открепленной панели, чтобы автоматически закрепить ее повторно.

Настройка параметров закрепления

Щелкните правой кнопкой мыши строку заголовка панели и выберите один из следующих пунктов.
- Плавающая: открепление и перемещение панели в другое место на экране Copy Design.
- Закрепить: закрепление панели, для которой ранее был выбран параметр «Плавающая».
- Автоматически убирать с экрана: автоматическое сворачивание неиспользуемых панелей. В правой части интерфейса отобразится значок. Щелкните его, чтобы открыть панель.
- Закрыть: закрытие панели и скрытие ее на виде.
