“曲面”分布方法使用目标网格的子对象创建克隆。
“修改”面板 > 进行选择 >“修改器列表”>“对象空间修改器”>“阵列”>“分布”卷展栏 >“曲面”
- 默认菜单：进行选择 >“修改器”菜单 >“参数化变形器”>“阵列”>“分布”卷展栏 >“曲面”

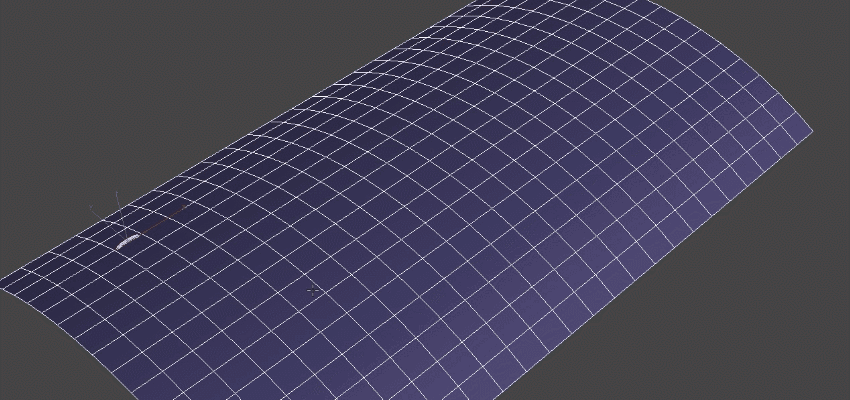

阵列修改器的“曲面”分布方法使用目标网格的所有或选定子对象（包括顶点、边中心或面中心）创建克隆。以下示例使用“边中心”布局方法在曲面上创建缝合。有关详细的工作流示例，请参见使用阵列修改器在曲面上创建缝合。
界面
- 布局方法
- 用于选择在目标曲面上放置克隆的方式。
- 顶点
- 在目标曲面的每个顶点上放置一个克隆。在目标曲面上选择顶点时，将在选择的每个顶点上放置一个克隆。
- 面中心
- 在目标曲面的每个面中心放置一个克隆。在目标曲面上选择面时，将在选择的每个面中心上放置一个克隆。
- 边中心
- 在目标曲面的每个边中心放置一个克隆。在目标曲面上选择边时，将在选择的每个边中心上放置一个克隆。
- 拾取曲面
- 用于选择放置克隆的目标曲面。
提示： 选择目标曲面后，可以通过执行下列操作之一选择其他曲面：
- 在“拾取曲面”按钮上单击鼠标右键，然后选择“清除曲面”
- 单击“拾取曲面”，然后选择其他目标曲面
- 保留方向
- 启用后，克隆将保留原始对象的方向。未选中的克隆将与曲面法线对齐。
- 按元素阵列
- 如果源对象具有多个元素，并且启用了此选项，则可以从以下“按元素阵列”方法中进行选择，以控制克隆的排列。以下示例使用“顶点”布局方法。

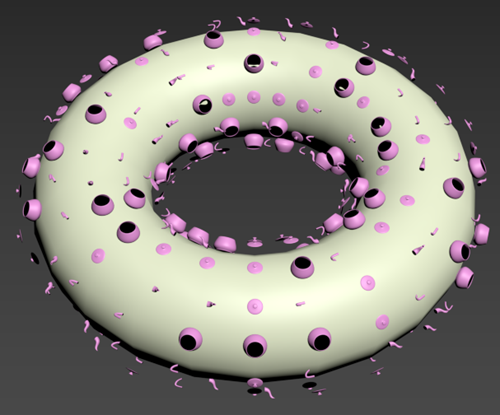

- 随机：每个元素随机用作选定曲面上的潜在克隆。

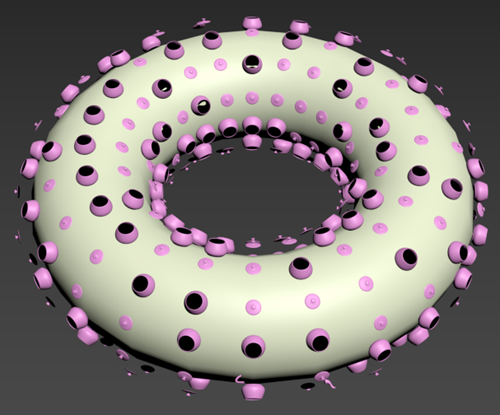

- 有序：元素在选定曲面上按顺序排列。

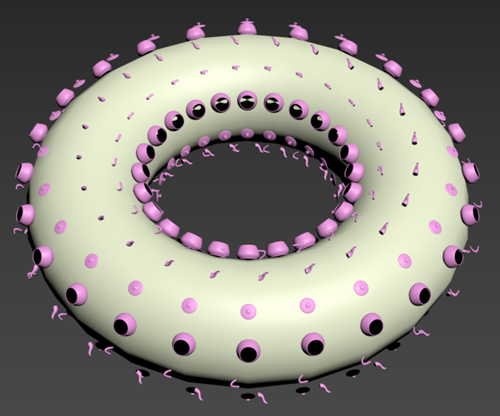

- 第一个、中间、最后一个：第一个克隆和最后一个克隆保持不变，其余克隆在曲面上随机排列。
注： “第一个、中间、最后一个”排列要求对象中至少有四个元素才能提供预期的结果。
- 随机：每个元素随机用作选定曲面上的潜在克隆。
- 居中方式
- 启用“按元素阵列”时，“居中方式”也将启用。
- 将 X、Y 和/或 Z 轴上每个克隆的轴设置为其中心。可以同时选择多个轴。
- 当创建由要用作克隆的元素组成的阵列时，这使得沿轴布置各个元素变得容易，这样它们就不需要位于相对于轴的同一位置。禁用后，每个元素使用其相对于源对象轴点的位置。
- 种子
- 为选择要用作克隆的元素设置随机数种子。
- 种子随机化
- 单击
以随机化种子值。
过程

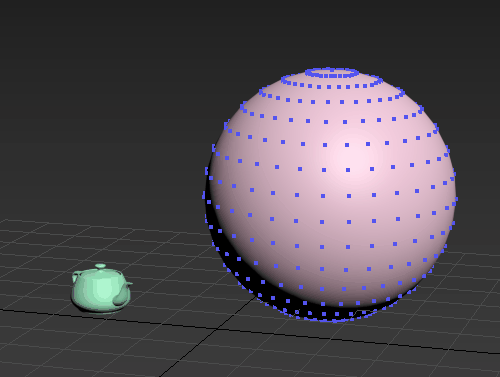

使用“曲面”分布方法将克隆放置在目标曲面的选定顶点上
- 创建目标曲面。
- 在修改器堆栈中，单击“可编辑多边形”条目旁边的 + 图标以展开子对象层次，然后单击“顶点/边/多边形”项目以激活相应的子对象层级。
- 在目标曲面上进行选择。
- 选择源对象。
此对象是阵列中所有克隆的源。
- 确保阵列修改器已应用于源对象。
- 在“分布”卷展栏中，设置以下内容：
- 分布方法：曲面
- 布局方法：选择一种方法。在以下示例中，选择了“顶点”。
- 拾取曲面：单击此按钮并选择目标曲面。在以下示例中，选择了 Sphere001
提示： 要选择其他目标曲面，请执行下列操作之一：
- 在“拾取曲面”按钮上单击鼠标右键，然后选择“清除曲面”
- 单击“拾取曲面”，然后选择其他目标曲面
克隆将放置在选定顶点上。
- 使用其他阵列修改器卷展栏继续操纵阵列。
