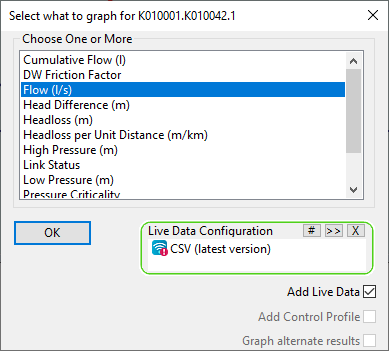

Das Dialogfeld bietet eine Auswahl an zeitvariablen Daten für die Diagrammerstellung. Die Liste ist für den ausgewählten Netzobjekttyp geeignet.
Dieses Dialogfeld wird angezeigt, wenn Sie Simulationsergebnisse mit dem Werkzeug
(Diagramm) im Werkzeugkasten Werkzeuge anzeigen.
| Element | Beschreibung |
|---|---|
| Ein oder mehrere wählen | Listet die Attribute auf, die grafisch dargestellt werden können. Die ausgewählten Elemente werden in einem Diagramm dargestellt. |
| Echtzeitdaten-Konfiguration |
Bei Verknüpfung von Echtzeitdaten mit der Simulation im derzeit aktiven Fenster wird dieses Feld automatisch mit der zugehörigen Echtzeitdaten-Konfiguration ausgefüllt. Alternativ können Sie eine Echtzeitdaten-Konfiguration in das Auswahlfeld ziehen und dort ablegen oder die Schaltfläche Durchsuchen verwenden, um eine Konfiguration hinzuzufügen. |
| Echtzeitdaten hinzufügen |
Fügt eine zusätzliche Trace hinzu, die die Echtzeitdatenwerte von Echtzeitdatenpunkt, Echtzeitdatenfeed oder Echtzeitdatenfeed kombiniert anzeigt. Verfügbar, wenn das Netzobjekt, für das Sie ein Diagramm erstellen, über gültige verknüpfte Echtzeitdaten verfügt und ein entsprechendes Attribut für die Diagrammerstellung ausgewählt wurde. Tipp:
Echtzeitdatenfeed und Echtzeitdatenfeed kombiniert können direkt verwendet werden, ohne dass zuerst ein Echtzeitdatenpunkt erstellt werden muss.
|
| Kontrollprofil hinzufügen |
Fügt eine zusätzliche Trace mit den Kontrollprofilwerten hinzu. Verfügbar für die grafische Darstellung von Volumenstrom-, Druck- oder Tiefenattributen für die folgenden Objekte:
|
| Ganglinie alternative Ergebnisse |
Zeichnet Diagrammattribute für beide Simulationen, die derzeit im GeoPlan-Fenster geladen sind. Wenn diese Option deaktiviert ist, werden nur die Ergebnisse für den ersten Simulationsergebnissatz im Diagramm dargestellt. Verfügbar beim Vergleichen von Ergebnissen in einem GeoPlan. |
| OK | Zeigt die Diagrammansicht an. |
