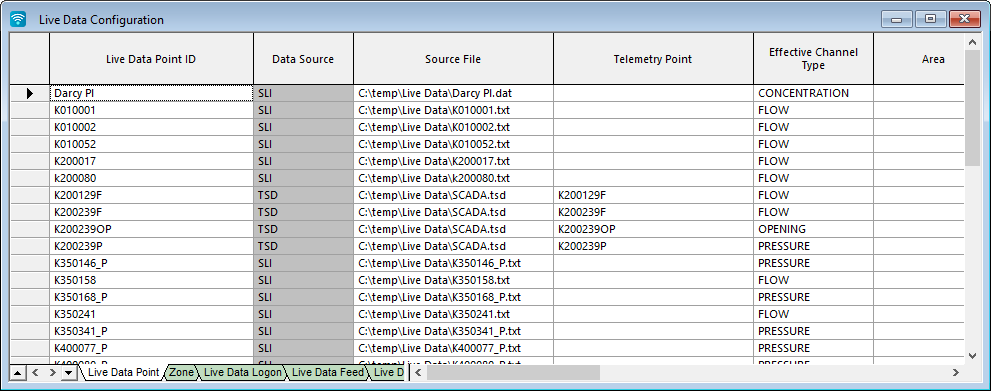

Echtzeitdatenraster – Ansicht Echtzeitdatenpunkt

Diese Ansicht zeigt zwei verschiedene Datenbereiche an:

• In der Datenbank gespeicherte Daten, die bearbeitet werden können, wenn die Echtzeitdaten ausgecheckt werden.
• Daten aus der Echtzeitdatendatei im Feld Quelldatei, die immer deaktiviert (in grauen Zellen dargestellt) sind.

Die Ansicht wird durch Doppelklicken auf ein Echtzeitdaten-Konfigurationsobjekt im Fenster Modellgruppe geöffnet.

Anmerkungen:

• Wenn diese Ansicht zum ersten Mal angezeigt wird, werden nur die Datenfelder ausgefüllt, die die in der Datenbank gespeicherten Daten enthalten. Um die Informationen aus den Echtzeitdatendateien in der Tabellenansicht zu lesen und anzuzeigen, können Sie mit der rechten Maustaste auf eine beliebige Stelle im Raster klicken und Alle aktualisieren auswählen.
• Weitere Informationen zum Hinzufügen, Löschen und Bearbeiten von Echtzeitdatenpunkten finden Sie unter "Hinzufügen und Bearbeiten von Echtzeitdaten".
• Es ist möglich, Massendaten in dieser Ansicht zu aktualisieren, wenn Info360 als Telemetriequelle verwendet wird. Weitere Informationen finden Sie unter "Herstellen einer Verbindung mit Info360-Telemetrie".
• Die Daten in dieser Ansicht werden zusammen mit Daten aus Echtzeitdatenfeed und Echtzeitdatenfeed kombiniert zum Generieren einer Echtzeitdatenpunkt-ID verwendet.

Element	Beschreibung
Spalte ganz links	Wenn Sie darauf klicken, wird die gesamte Zeile ausgewählt. Mit den Tasten UMSCHALT und STRG können Sie wie gewohnt mehrere Zeilen auswählen. Ein vorwärts gerichtetes Dreieck zeigt die aktuelle Zeile an. Ein Sternchen gibt an, wo ein neues Objekt erstellt werden kann, indem die zugehörigen Details (in diesem Fall dessen Name) eingegeben werden.
Datenfelder	Weitere Informationen zu den Feldern, die im Raster angezeigt werden, finden Sie unter "Echtzeitdatenfelder".
Hauptoptionen des Kontextmenüs	Einige Menüoptionen können auf mehrere Zeilen angewendet werden, Eigenschaften werden jedoch nur für die Zeile mit der aktuellen Zelle angezeigt. Echtzeitdaten-Datei hinzufügen Ermöglicht Benutzern das Hinzufügen einer Echtzeitdaten-Datei zum aktuell ausgewählten Echtzeitdaten-Konfigurationsobjekt. Tipp: Es ist auch möglich, Logger-Datendateien aus dem Windows-Dateimanager in die Ansicht Echtzeitdatenpunkt zu ziehen. Weitere Informationen finden Sie unter Hinzufügen und Bearbeiten von Echtzeitdaten. Echtzeitdatenfeed hinzufügen Ermöglicht Benutzern das Hinzufügen von Echtzeitdatenfeeds zum aktuell ausgewählten Echtzeitdaten-Konfigurationsobjekt. Alle aktualisieren Ruft Informationen aus den Echtzeitdaten-Dateien ab und zeigt sie in der Tabellenansicht an. Dies bezieht sich auf das Feld Status und die Felder rechts davon. Ganglinie: ausgewählte Echtzeitdatenpunkte Zeigt das Dialogfeld Echtzeitdaten-Ganglinie an. Ganglinie: Konzentrationen Verfügbar, wenn der Echtzeitdatentyp Konzentration lautet. Zeigt das Dialogfeld Echtzeitdaten-Ganglinie an. Ganglinie: % Reservoir voll Verfügbar, wenn ein Netz und die zugehörige Steuerung geöffnet sind und die Echtzeitdaten mit einem Reservoir im Netz verknüpft sind. Zeigt die Ansicht Echtzeitdaten – Ganglinie: % Reservoir voll an. Echtzeitdaten-Datei ändern Gilt nur für Echtzeitdatenpunkte. Ermöglicht, dass ein Echtzeitdaten-Dateieintrag in der Ansicht Echtzeitdatenpunkt durch einen anderen Eintrag ersetzt wird. In absolute Dateinamen konvertieren/ In relative Dateinamen konvertieren Ermöglicht die Konvertierung von Dateinamen im Feld Quelldatei. Der absolute Pfadname ist der vollständige Pfad zur Datei, einschließlich des Laufwerksbuchstabens. Der relative Pfadname ist relativ zum Speicherort der Datenbank. Dateinamen neu platzieren Gilt nur für Echtzeitdatenpunkte. Ermöglicht die Anpassung von Dateinamen im Feld Quelldatei. Dies wird beispielsweise verwendet, wenn Dateien an einen anderen Speicherort auf dem Computer verschoben wurden. Weitere Informationen finden Sie unter Dialogfeld Dateinamen für Echtzeitdaten neu platzieren. Eigenschaften Zeigt das Fenster Objekteigenschaften des Echtzeitdatenpunkts mit den Eigenschaften für einen einzelnen Echtzeitdatenpunkt an.
