Antes de realizar la optimización de energía de un modelo arquitectónico detallado, prepare el modelo para procurar que el modelo analítico de energía resultante sea lo más completo y exacto posible.
Lleve a cabo los pasos siguientes en el orden indicado. En las secciones siguientes se proporcionan los detalles de cada paso.
Cuando están definidos como delimitadores de habitación, Revit utiliza los siguientes elementos para crear el modelo energético:
Para aislar elementos
Para obtener más información, consulte Acerca de la creación de modelos analíticos de energía a partir de elementos arquitectónicos.
Maximice la exactitud del modelo analítico de energía y minimice el tiempo de procesamiento. Para ello, realice ajustes en el modelo arquitectónico.
Por ejemplo, utilice suelos para modelar carreteras o caminos, o muros para paisajismo.
Este paso omite estos elementos en el proceso de creación del modelo analítico de energía.
Este paso contribuye a minimizar el tiempo de procesamiento necesario para crear el modelo analítico de energía. Para obtener más información, consulte Acerca del proceso de creación del modelo analítico de energía.
Para crear un modelo analítico de energía a partir de un modelo arquitectónico, los elementos de edificación deben estar razonablemente cerrados. No hace falta que el modelo sea hermético. Los espacios y solapes pequeños son habituales en los modelos arquitectónicos reales. Son algo que está previsto y se permiten durante la creación del modelo analítico de energía.
Ahora bien, si falta toda una cubierta en un espacio, falta un muro o hay una separación grande (mayor que una que sea el doble de la opción Resolución de espacio analítico), es preciso solucionar el problema.
No todas las separaciones se detectan fácilmente. En este paso no podrá encontrarlas todas. Busque solo lo que sea evidente.
Cuando considere que el modelo está razonablemente cerrado, vaya al paso 4: cree el modelo analítico de energía y evalúe los resultados.
Aparece un mensaje en el que se explica que la creación del modelo analítico de energía puede tardar bastante tiempo en completarse y Revit no estará disponible durante ese periodo. Para obtener más información, consulte Acerca del proceso de creación del modelo analítico de energía.
Una vez que se haya completado el modelo analítico de energía, la vista Modelo energético 3D lo mostrará en pantalla.
El sombreado de superficies se produce si cualquier elemento arquitectónico de Revit (o parte de él) se encuentra fuera de las rutas principales de transferencia de calor del edificio como, por ejemplo, el parapeto de un muro o el saliente de una cubierta. El sombreado de superficies solo debe estar presente en los lugares en que tenga sentido.
Preste atención a los elementos cuya propiedad Delimitación de habitación esté desactivada. Estos elementos no se tienen en cuenta durante la creación del modelo analítico de energía, así que pueden ser la causa de los sombreados incorrectos.
Tras asegurarse de que el modelo analítico de energía contenga todos los espacios analíticos necesarios y que todas las superficies analíticas estén debidamente ubicadas, examine el modelo analítico de energía propiamente dicho para detectar separaciones entre elementos.
Es normal que haya separaciones pequeñas entre los elementos del modelo analítico de energía; estas no tienen repercusiones negativas en el análisis. Ahora bien, si las separaciones son grandes o no se han capturado completamente secciones razonables del edificio, debe aumentar los valores de Resolución de espacio analítico y Resolución de superficie analítica. Este cambio supone un incremento del tiempo de procesamiento. También puede detectar más separaciones u omisiones en el modelo arquitectónico.
Para obtener más información, consulte Acerca de los espacios en el modelo analítico de energía y Acerca de las superficies en el modelo analítico de energía.
Mantenga estos parámetros en una proporción aproximada de 2:1. Los valores mínimos son 152.4 mm y 76.2 mm (6" y 3"). La configuración de resolución de 203.2 mm y 101.6 mm (8" y 4") suele ser válida en la mayoría de los modelos arquitectónicos detallados.

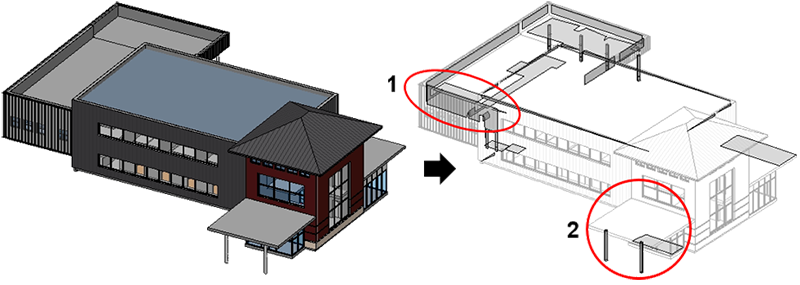

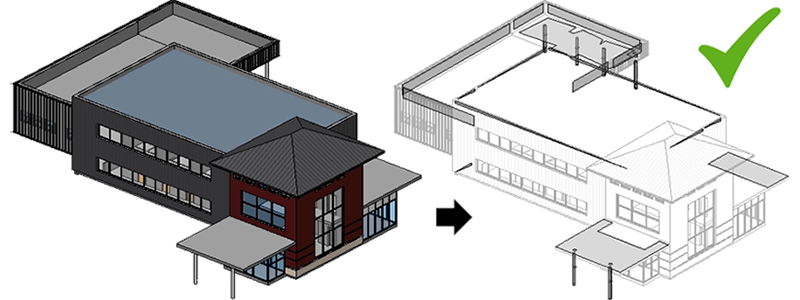

Por ejemplo, en la imagen siguiente, #1 muestra el modelo analítico de energía inicial y #2 muestra el modelo analítico de energía mejorado generado después de solucionar los problemas detectados.
