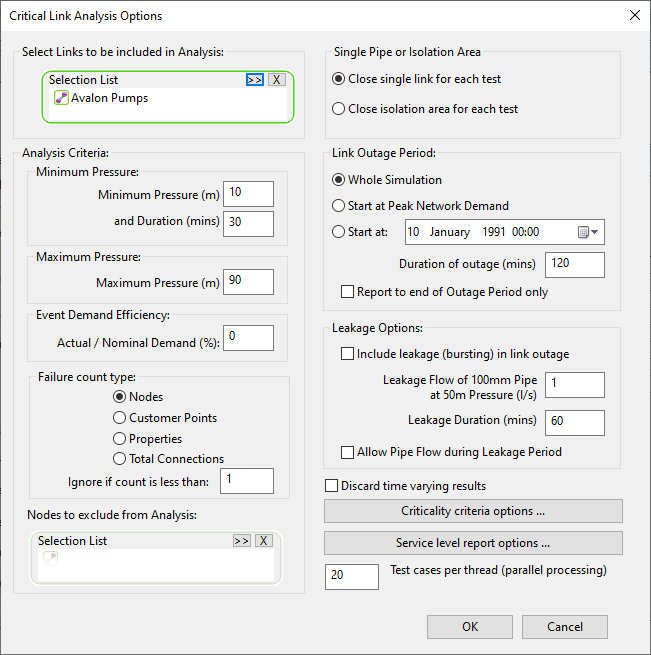

Seleccionar conexiones para incluir en análisis
|
|
Lista de selección (destino de colocación)
|
Utilice la función de arrastrar y soltar o el botón Examinar para añadir una lista de selección de vínculos potencialmente críticos que se van a analizar.
|
 Examinar
|
Haga clic para abrir un cuadro de diálogo en el que puede elegir una ejecución.
|
 Borrar
|
Haga clic para borrar la entrada en el cuadro Ejecutar.
|
|
|
Criterios de análisis
|
|
Presión mínima y Duración
|
Si la presión en la red cae por debajo de la presión mínima durante al menos el período de duración durante la simulación, el vínculo de prueba se considerará un sistema de conductos crítico y los resultados de ese vínculo se guardarán.
|
|
Presión máxima
y
Duración
|
Si la presión en la red supera la presión máxima durante al menos la duración especificada, el vínculo de prueba se considerará un sistema de conductos crítico y los resultados de ese vínculo se guardarán.
|
|
Eficacia del evento de demanda
|
Si la proporción media entre la demanda real y la nominal durante la simulación es menor que la demanda real/nominal especificada, el vínculo de prueba se considerará un sistema de conductos crítico y los resultados de ese vínculo se guardarán.
|
|
Tipo de recuento de fallos
|
Defina el tipo de elemento en el que se van a evaluar los fallos:
Si el número de elementos afectados por el error de tubería es menor que el número especificado en el campo Ignorar si recuento inferior a, el error se ignorará.
|
|
Nodos a excluir del análisis
|
Utilice la función de arrastrar y soltar o el botón Examinar para añadir una lista de selección de los nodos que se excluirán en el análisis de vínculos potencialmente críticos.
Los criterios de presión mínima, presión máxima y demanda real/nominal de estos nodos no se comprobarán. Esto puede dar lugar a un análisis de paso de vínculo de prueba que podría haber dado error si los nodos no se hubieran excluido.
|
|
| Tubería única o área de aislamiento
|
Seleccione si un único vínculo —o un grupo de vínculos en un área de aislamiento– se va a cerrar para el análisis.
|
Cerrar una única conexión en cada prueba
|
Cada vínculo incluido en la lista de selección Seleccionar conexiones para incluir en análisis se cerrará por separado y se ejecutará una simulación. Se ejecutará una simulación por vínculo seleccionado.
|
|
Cerrar área de aislamiento en cada prueba
|
Por cada código de área de aislamiento detectado en la lista de selección Seleccionar conexiones para incluir en análisis, se cerrarán todos los vínculos del área de aislamiento y se ejecutará una simulación. Se ejecutará una simulación por área de aislamiento.
|
|
|
Período de interrupción de la conexión
|
|
Toda la simulación
|
La interrupción de la conexión se aplicará durante toda la simulación.
|
|
Iniciar en pico de demanda de red
|
La interrupción de la conexión comenzará en el pico de demanda de la red determinado mediante el gráfico de demanda utilizado en la ejecución.
|
|
Iniciar el
|
Introduzca una fecha y hora de inicio de interrupción del vínculo. Este tiempo debe estar dentro de los tiempos de inicio y fin de la ejecución.
|
|
Duración de la interrupción
|
Período de interrupción del vínculo de prueba. Este campo se utiliza cuando solo se utilizan las opciones Iniciar en pico de demanda de red e Iniciar el: (fecha y hora).
|
|
Informar solo al final del período de interrupción
|
Active esta casilla para guardar los resultados de la simulación de conexiones críticas desde el inicio de la simulación hasta el final del período de interrupción de la conexión únicamente.
|
|
| Opciones de fugas
|
|
Incluir fugas (roturas) en interrupción de conexión
|
Active esta casilla para incluir una fuga que representa una ruptura en el punto medio del vínculo de prueba desde el inicio del período de interrupción durante la duración de la fuga.
(Solo se activa cuando se utiliza la opción Cerrar una única conexión en cada prueba).
|
|
Caudal de fuga de tubería de 100 mm a 50 m de presión
|
Velocidad de fuga de una tubería de referencia de 100 mm de diámetro a 50 m de presión.
Por cada vínculo de prueba, la velocidad de fuga se escala como una función del diámetro del vínculo de prueba dividido entre el diámetro de referencia.
La fuga se determina mediante la presión real/presión estándar utilizando el comportamiento de orificio estándar.
Q =Cd
A (2gH)0.5
donde
Q es la descarga.
Cd es el coeficiente de descarga.
A es el área de sección transversal de la tubería.
g es la aceleración debida a la gravedad.
H es la altura piezométrica efectiva.
La fuga calculada se aplica por igual en los nodos finales del vínculo de prueba y se añade a cualquier demanda de fuga existente. En caso de que uno de los nodos finales del vínculo de prueba no sea un nodo básico, la fuga calculada no se divide entre los nodos finales, sino que se aplica únicamente al nodo básico.
|
|
Duración de fuga (min)
|
~
|
|
Permitir caudal de tuberías durante el período de fuga
|
Active esta casilla para permitir el caudal a través del vínculo de prueba desde el inicio del período de interrupción y durante la duración de la fuga.
Si esta casilla no está activada, se presupondrá que el vínculo de prueba está cerrado.
(Solo se activa cuando se utiliza la opción Cerrar una única conexión en cada prueba).
|
|
|
Descartar resultados variables en el tiempo
|
Active esta casilla para descartar los resultados variables en el tiempo. Esto ahorrará mucho espacio si el resumen es el único elemento de interés.
Si esta casilla está activada, la ejecución solo se usa para actualizar la criticidad: cuando se abre la simulación base, no intentará abrir el informe de nivel de servicio y un mensaje lo explicará.
La criticidad se actualiza mediante la opción Actualizar criticidad del menú Red. Consulte Cuadro de diálogo Actualizar criticidad.
|
| Opciones de criterios de criticidad
|
Haga clic para ver y editar los criterios que se utilizarán al determinar los grados de criticidad. Consulte el cuadro de diálogo Criterios de criticidad.
|
| Opciones de informe de nivel de servicio
|
Haga clic para ver y editar la configuración que se utilizará en el informe de resumen de nivel de servicio. Consulte el cuadro de diálogo Resumen de nivel de servicio.
|
| Casos de prueba por subproceso (proceso paralelo)
|
La simulación se ejecutará para un determinado número de casos de prueba.
Lo ideal es dividirlos exactamente entre los núcleos de procesador disponibles (por ejemplo, si hay 200 casos de prueba en una ordenador de ocho núcleos, la configuración ideal sería 25 casos de prueba por subproceso).
|
