Actualización de datos de control de vínculos de datos activos

Los datos de control variables en el tiempo pueden actualizarse automáticamente a partir de datos activos vinculados al modelo.

Los siguientes datos de control se pueden actualizar automáticamente a partir de datos activos:

Objeto de red	Campo de datos/perfil
Depósito	Profundidad inicial
Altura piezométrica fija	Altura piezométrica
Pozo	Altura piezométrica
Nodo de transferencia	Caudal
Estación de bombeo en modo de plano	Estado
Otras bombas variables en el tiempo	Tipo de bomba Perfil CAUDAL Caudal total PERFIL Profundidad de presión de objetivo
Válvulas de variación de tiempo (FRV, PRV, PSV, TCV)	Tipo de válvula Perfil FRV Caudal PRV Presión PSV Presión TCV Apertura (%)
Nodos de calidad del agua	Concentración
Perfiles de control	Tipo de perfil de control Perfil CONCENTRACIÓN Concentración PROFUNDIDAD Profundidad CAUDAL Caudal NIVEL Nivel NÚMERO Número PRESIÓN Presión Nota: Un perfil Control de tipo Número se puede actualizar con cualquier tipo de datos activos. El perfil Número no tiene ninguna unidad asociada.

Proceso de actualización

Para actualizar los datos de control de vínculos de datos activos:

1. Abra una red, los datos de control asociados para actualizarlos y una configuración de datos activos que contenga datos que se utilizarán para la actualización.

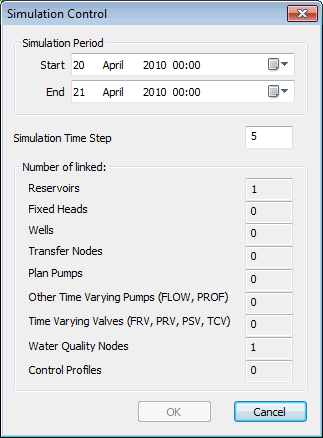

2. Seleccione Control > Actualizar controles a partir de datos activos en el menú Red. Se abre el cuadro de diálogo Control de simulación.



3. Haga clic en Aceptar para actualizar los datos de control a partir de datos activos vinculados.

InfoWorks actualizará los datos de control con las reglas que se detallan en la sección siguiente.

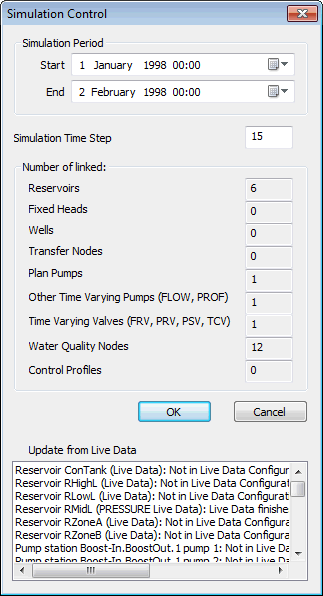

Después de actualizar a partir de datos activos, se mostrarán los errores en un panel adicional del cuadro de diálogo. Este panel permanece oculto si no se producen errores.

Actualización de datos de control a partir de reglas de datos activos

Al actualizar los datos de control a partir de datos activos a través del cuadro de diálogo Control de simulación, InfoWorks aplica las siguientes reglas:

Profundidad inicial del depósito

InfoWorks intenta leer la profundidad inicial del depósito a partir de los datos activos de cualquier depósito que esté vinculado a un ID de punto de datos activos. Si el ID de punto de datos activos no es válido o no se puede encontrar un valor de profundidad en los datos activos para la hora de inicio de la simulación, el valor existente no se modifica.

Los ID de punto de datos activos se generan a partir de un Punto de datos activos, Fuente de datos activos o Fuente compuesta de datos activos. Los ID duplicados se muestran una vez.

La profundidad inicial del depósito se puede actualizar a partir de datos activos del tipo de canal efectivo, PRESSURE o PC_VOLUME.

Perfiles variables en el tiempo

InfoWorks intenta leer perfiles de los datos activos para los objetos de red vinculados a un ID de punto de datos activos.

Los ID de punto de datos activos se generan a partir de un Punto de datos activos, Fuente de datos activos o Fuente compuesta de datos activos. Los ID duplicados se muestran una vez.

• Si el ID de punto de datos activos no es válido, el perfil existente permanece inalterado.
• Si los datos activos no intersectan con las horas de inicio y fin de la simulación, aparece un mensaje de error en la ventana inferior del cuadro de diálogo Control de simulación y el perfil existente permanece inalterado.
• Si los datos activos cubren parte, pero no todo, el tiempo de simulación, se ofrece la opción de sustituir el perfil o mantener el perfil existente. Seleccione NO y no se modificará el perfil existente . Seleccione SÍ y el perfil existente se eliminará y sustituirá con los valores de datos activos. Los pasos temporales que no estén cubiertos por los datos activos se establecen en cero en el perfil.
• Si los datos activos cubren todo el tiempo de simulación, el perfil existente se elimina y se sustituye por los valores leídos de datos activos
