Parámetros de calidad del agua

En una simulación de calidad del agua se utilizan los siguientes conjuntos de parámetros:

• Parámetros de vínculo: parámetros de velocidad de reacción
• Parámetros de calidad del agua del nodo: concentración de contaminantes, edad inicial del agua y parámetros de velocidad de reacción dependientes del origen
• Parámetros del depósito: controles de mezcla y parámetros de velocidad de reacción
• Parámetros de ejecución: selección de nodos de trazado y velocidad de reacción parámetros del modelo

Además, los parámetros de turbidez WQ se utilizan al realizar un análisis de turbidez:

• Parámetros de turbidez de los vínculos
• Parámetros de turbidez de los nodos
• Parámetros de ejecución: opción de incluir el análisis de turbidez

Parámetros del modelo de calidad del agua

Parámetros de vínculo

Se definen dos parámetros de velocidad de reacción en la página Definición de tubería de la hoja de propiedades del vínculo:

• Coeficiente de masa: es un parámetro de velocidad de reacción utilizado para calcular el cambio en la concentración de una sustancia a medida que reacciona con el material en el caudal másico. El coeficiente de masa tiene un valor positivo si la concentración de la sustancia aumenta con el tiempo, y un valor negativo si la concentración disminuye con el tiempo. Si el valor no se ha establecido para el vínculo o si el valor se ha establecido en 0, el valor por defecto es -0,5.
• Coeficiente de pared: es un parámetro de velocidad de reacción que se utiliza para calcular el cambio en la concentración de una sustancia a medida que reacciona con el material a lo largo de las paredes de la tubería. El coeficiente de pared tiene un valor positivo si la concentración de la sustancia aumenta con el tiempo, y un valor negativo si la concentración disminuye con el tiempo. Si el valor no se ha establecido para el vínculo o si el valor se ha establecido en 0, el valor por defecto es -0,3.

Nota:Los valores del coeficiente de masa dependiente de la fuente pueden especificarse en nodos individuales que pueden anular o escalar el valor del coeficiente de masa de la tubería al calcular las velocidades de reacción para el agua que entró en el sistema en el nodo.

Parámetros de calidad del agua del nodo

Los parámetros de la página Perfil de calidad del agua de la hoja de propiedades del nodo forman parte de los datos de control de cada nodo de la red.

• Concentración inicial si no se establece esta opción, el valor por defecto es la concentración inicial para nodos no establecidos definida en los parámetros de ejecución o datos de soluto (consulte a continuación). Los valores de concentración iniciales de todos los nodos de la red se pueden actualizar con los resultados de una simulación anterior.
• Concentración del caudal de entrada variable en el tiempo: se puede establecer un perfil variable en el tiempo de concentración de caudal de entrada para el nodo. Consulte el tema Flujo de entrada de contaminantes para obtener información.
• Tipo de origen: este es el método por el que el perfil de concentración definido en la tabla Calidad del agua se aplica durante la simulación. Las opciones son las siguientes:

  Concentración fija	La concentración en un nodo se ajusta al perfil definido en la tabla Calidad del agua. En el caso de los nodos del depósito, el perfil de concentración se aplica al agua que entra en el depósito. La mezcla puede ocurrir en el nodo del depósito. Consulte Acerca de los controles de mezcla de calidad del agua para obtener más información. Sugerencia: Utilice un valor de concentración < 0 en el perfil para desactivar la fuente de concentración y permitir que el caudal de entrada de las tuberías aguas arriba establezca la concentración en el nodo.
  Concentración adicional	El perfil de concentración definido en la tabla Calidad del agua se aplica al agua que sale del nodo además de la concentración calculada.
  Refuerzo de concentración	La concentración en el agua que sale del nodo se ajusta al perfil definido en la tabla Calidad del agua (siempre que la concentración calculada durante la simulación sea inferior a la concentración definida).
  Caudal másico adicional	El perfil de caudal másico definido en la tabla Calidad del agua se aplica al agua que sale del nodo además de la concentración calculada.

• Edad inicial del agua: se utiliza para definir la edad del agua que entra en la red desde el nodo.

Los campos de datos de coeficiente dependiente del origen se utilizan para especificar los parámetros de coeficiente de masa que se aplicarán al agua que entra en el sistema por el nodo.

• Modo de coef. de masa: método por el que se aplica el coeficiente de masa (ver siguiente) al agua que entra en el sistema por el nodo: Las opciones son las siguientes:

  No activo	El coeficiente de masa del nodo no se aplica al agua que entra en el sistema por el nodo. Para calcular la variación de la concentración se utilizarán los valores del coeficiente de masa WQ especificados en las distintas tuberías.
  Reemplazar	El coeficiente de masa especificado en el nodo anulará los valores del coeficiente de masa WQ especificados en las distintas tuberías al calcular el cambio de concentración.
  Escala	El coeficiente de masa especificado en el nodo se aplicará como un factor de multiplicación a los valores del coeficiente de masa WQ especificados en las distintas tuberías.

• Coeficiente de masa: es un parámetro de velocidad de reacción utilizado para calcular el cambio en la concentración de una sustancia a medida que reacciona con el material en el caudal de masa.

  El valor especificado aquí se aplica al agua que entra en el sistema por el nodo.

  El coeficiente de masa tiene un valor positivo si la concentración de la sustancia aumenta con el tiempo, y un valor negativo si la concentración disminuye con el tiempo.

• Modo de coeficiente de masa res: método por el que se aplica el coeficiente de masa res (ver siguiente) al agua que entra en el sistema por el nodo: Las opciones son las siguientes:

  No activo	El coeficiente de masa res del nodo no se aplica al agua que entra en el sistema por el nodo. Los valores del coeficiente de reacción WQ especificados en los distintos depósitos se utilizarán para calcular el cambio en la concentración.
  Reemplazar	El coeficiente de masa Res especificado en el nodo anulará los valores del coeficiente de reacción WQ especificados en los distintos depósitos cuando se calcule el cambio en la concentración.
  Escala	El coeficiente de masa Res especificado en el nodo se aplicará como un factor de multiplicación a los valores del coeficiente de reacción WQ especificados en los distintos depósitos.

• Coeficiente de masa: es un parámetro de velocidad de reacción utilizado para calcular el cambio en la concentración de una sustancia a medida que reacciona con el material en un depósito.

  El valor especificado aquí se aplica al agua que entra en el sistema por el nodo.

  El coeficiente de masa tiene un valor positivo si la concentración de la sustancia aumenta con el tiempo, y un valor negativo si la concentración disminuye con el tiempo.

Parámetros de depósito

Los parámetros de calidad del agua del nodo se pueden establecer en el nodo de un depósito.

Los parámetros de calidad del agua adicionales se encuentran en las páginas Parámetros de depósito y Control del depósito de la hoja de propiedades del depósito:

• Coeficiente de reacción: parámetro de velocidad de reacción utilizado para calcular el crecimiento o la degradación de la concentración de una sustancia a medida que reacciona con el material del depósito. Si no se establece un valor para el depósito, el valor por defecto es -0,25.
• Los parámetros del modelo de mezcla de depósito forman parte de los datos de control de un nodo de depósito. Consulte Acerca de los controles de mezcla de calidad del agua para obtener información.

Nota: Los valores del coeficiente de masa dependiente del origen pueden especificarse en nodos individuales que pueden anular o escalar el valor del coeficiente de reacción del depósito cuando se calculan las velocidades de reacción para el agua que entró en el sistema en el nodo.

Parámetros de análisis de turbidez

Parámetros de turbidez de los vínculos

Los parámetros de turbidez se definen en la página Turbidez WQ de la hoja de propiedades Vínculo.

Si no se establecen valores, la tubería no puede ser una fuente de turbidez, aunque la turbidez aún puede pasar a través de la tubería desde tuberías aguas arriba o orígenes de nodos.

Para que una tubería sea una posible fuente de turbidez, todos los campos excepto Exponente de erosión deben tener un valor mayor que cero. El campo Exponente de erosión puede tomar cualquier valor. Si no se especifica, se presupone que el valor por defecto es 2.

• Resistencia al cortante máxima: valor máximo de la resistencia al cortante de la capa de corrosión en la pared de la tubería.

  Valor máximo para el que la resistencia al cortante hidráulico provocará la erosión del material de la pared de la tubería.

• Resistencia al cortante inicial: valor inicial de la resistencia al cortante de la capa de corrosión en la pared de la tubería.

  La resistencia al cortante hidráulico debe aumentar por encima de este valor inicial para que comience la erosión del material de la pared de la tubería.

• Coeficiente de erosión: parámetro utilizado para calcular la cantidad de material erosionado de la pared de la tubería cuando la tensión cortante hidráulico supera la resistencia al cortante de la capa de corrosión; el exceso de cortante.
• Exponente de erosión: potencia a la que se eleva la relación entre el exceso de cortante y la resistencia al cortante máxima al calcular la cantidad de material desprendido de la pared de la tubería.

  Un valor de cero se interpretará como que la erosión es independiente del exceso de cortante.

• Coeficiente de liberación: parámetro utilizado para calcular el aumento de turbidez como resultado del material erosionado de la pared de la tubería.

Los valores de turbidez se pueden definir para varios vínculos mediante SQL. Ver ejemplo

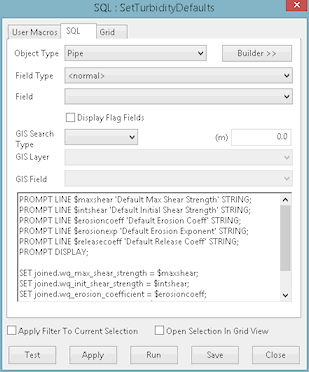

El siguiente ejemplo de SQL mostrará un cuadro de diálogo Solicitud en el que se pueden especificar los valores de cada parámetro de turbidez. Introduzca los valores del parámetro de turbidez y haga clic en Aceptar para aplicar los valores a todos los vínculos con control asociado.

PROMPT LINE $maxshear 'Default Max Shear Strength' STRING; PROMPT LINE $intshear 'Default Initial Shear Strength' STRING; PROMPT LINE $erosioncoeff 'Default Erosion Coeff' STRING; PROMPT LINE $erosionexp 'Default Erosion Exponent' STRING; PROMPT LINE $releasecoeff 'Default Release Coeff' STRING; PROMPT DISPLAY; SET joined.wq_max_shear_strength = $maxshear; SET joined.wq_init_shear_strength = $intshear; SET joined.wq_erosion_coefficient = $erosioncoeff; SET joined.wq_erosion_exponent = $erosionexp; SET joined.wq_release_coefficient = $releasecoeff;

Parámetros de turbidez de los nodos

Los valores de los datos del perfil de turbidez se definen en la página Perfil de la turbidez de la calidad del agua de la hoja de propiedades del nodo:

• Turbidez inicial: si no se establece el valor Turbidez inicial, el valor por defecto se establece en cero.
• Perfil de turbidez variable en el tiempo: se puede establecer un perfil de turbidez variable en el tiempo para el nodo.

• Tipo de origen: método por el que se aplica durante la simulación el perfil de turbidez definido en la tabla Turbidez. Las opciones son las siguientes:

  Turbidez fija	La turbidez en un nodo se establece en el perfil definido en la tabla Turbidez. Consejo: Utilice un valor de turbidez <0 en el perfil para desactivar el origen de turbidez y permitir que la turbidez de las tuberías aguas arriba establezca la turbidez en el nodo.
  Turbidez adicional	El perfil de turbidez definido en la tabla Turbidez se aplica al agua que sale del nodo además de la turbidez calculada.

Parámetros de ejecución

Información general

Los parámetros de ejecución se definen en el cuadro de diálogo Opciones de calidad del agua cuando se planifica una ejecución de calidad del agua.

Se pueden seleccionar hasta diez nodos de trazado en el cuadro de diálogo Opciones. Cuando se seleccionan, se dispone de funciones adicionales de generación de informes para realizar un seguimiento de la fusión de agua de diferentes orígenes:

• Campos adicionales en la tabla Resultados de nodos, que informan de dos elementos: el porcentaje de agua en el nodo que se ha originado en cada nodo de trazado; y qué nodo de trazado actúa como fuente dominante (la fuente que proporciona la mayor parte del agua que llega al nodo). Tenga en cuenta que puede que no haya un origen dominante o que no sea posible derivar el origen dominante.
• Opciones de creación gráficos adicionales para representar el gráfico Trazado(%) de agua en un nodo que se ha originado a partir de los nodos de trazado y para representar en un gráfico el origen dominante.

En el cuadro de diálogo Opciones , se puede seleccionar el objeto de datos de solutos que contiene los parámetros de calidad del agua que se utilizarán durante la simulación. Los valores definidos en el objeto de datos de solutos se mostrarán debajo del cuadro de selección en el cuadro de diálogo Opciones. Si no se selecciona un objeto de datos de solutos, se utilizarán los valores por defecto como se muestra en el cuadro de diálogo.

Parámetros

Los parámetros del cuadro de diálogo Opciones de calidad de agua que más debe tener en cuenta son:

• Umbral estancado: esto es la precisión de cálculo para cálculos de calidad del agua. El valor por defecto es la precisión de cálculo hidráulico especificada en la vista Programación de simulación hidráulica.
• Paso temporal de calidad del agua: define la frecuencia de cálculo de la calidad del agua. El valor por defecto es el 10 % del paso temporal hidráulico especificado en la vista Programación de simulación hidráulica.
• Usar Solucionador lagrangiano: para utilizar un enfoque lagrangiano basado en el tiempo para rastrear el movimiento y la fusión de agua a través de la red, marque esta opción. Si esta opción está desactivada (el valor por defecto),InfoWorks WS Pro utiliza un modelo euleriano de calidad del agua.
• Hacer análisis de turbidez: para incluir el análisis de turbidez en la simulación, marque esta opción.
