Aperçu
En savoir plus sur les mises à jour et améliorations de la version 2021
Atouts d’Inventor 2021 :
Améliorations reposant sur les commentaires client : Autodesk Inventor 2021 propose des améliorations demandées par la communauté d’utilisateurs Inventor.
Offre continue de fonctionnalités de qualité professionnelle : Autodesk Inventor met la barre toujours plus haut afin d’améliorer la productivité de vos conceptions toujours plus grandes et complexes.
Workflows connectés et automatisés : Autodesk Inventor 2021 étend les fonctionnalités AnyCAD à Revit, afin d’aider les entreprises du secteur de la construction à collaborer et à coordonner leurs projets BIM. Les formats de feuille et iLogic facilitent plus que jamais l’automatisation de la création de dessins selon la norme de CAO choisie dans Autodesk Inventor 2021.
Plusieurs correctifs pour améliorer la stabilité et la qualité : Cliquez ici pour obtenir une liste détaillée de ces améliorations.
Accédez à la version Inventor 2021 à partir de votre compte Autodesk Account.
Pour en savoir plus sur les nouveautés, lisez ce qui suit :
Conception et fabrication de qualité professionnelle
Amélioration des performances et de la productivité
Les clients Inventor demandent constamment au logiciel de prendre en charge des conceptions de plus en plus grandes et complexes. Pour aider nos clients, nous cherchons continuellement à optimiser les performances d'Inventor. Dans Inventor 2021, vous bénéficiez de performances améliorées dans les workflows suivants :
Image publiée avec l’aimable autorisation de Feige Filling GmbH
- Inventor réagit plus rapidement lors de la sélection simultanée de nombreux composants à l’aide de la sélection de fenêtres ou du filtrage des composants.
- Les modifications de l’état de visibilité sont plus rapides grâce aux vues sélectionnées ou enregistrées.
- Les performances ont été améliorées lors de l’insertion de sous-ensembles.
- Les modifications apportées sont affichées plus rapidement lors de l’activation directe de la visibilité des composants ou lors de l’utilisation des vues enregistrées.
Pour en savoir plus, reportez-vous aux rubriques Améliorations des performances et Améliorations apportées en matière de productivité et de workflow.
Frame Generator
De nombreuses améliorations ont été apportées à cette version de Frame Generator en termes de productivité, notamment en ce qui concerne la dénomination des fichiers, le nouveau filtre de catégorie, les fonctions de modification, etc.

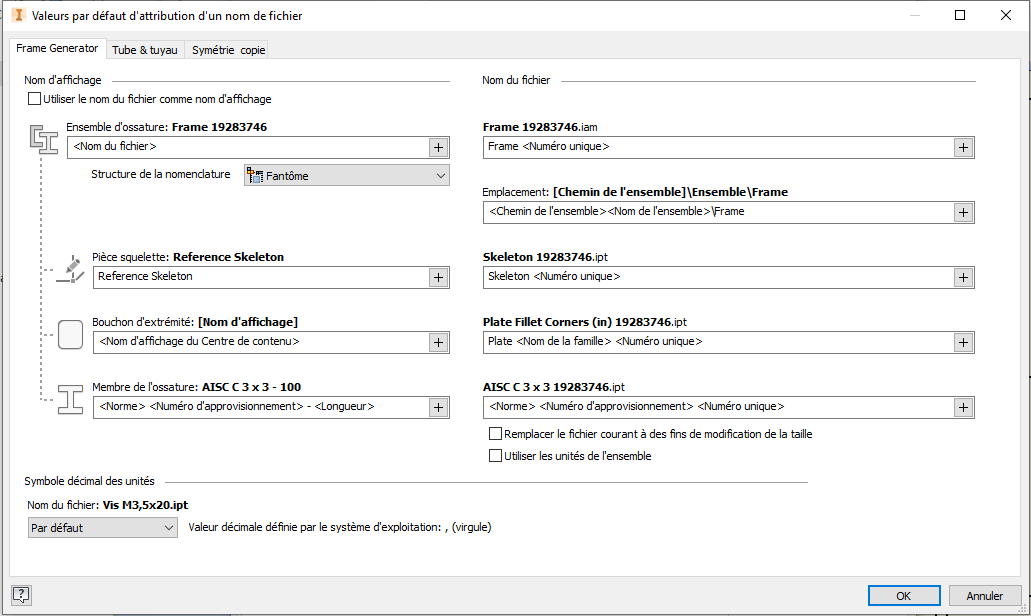

Nous continuons d’améliorer la boîte de dialogue de dénomination de fichiers afin de vous permettre d’avoir un contrôle plus poussé de vos schémas de dénomination pour les composants Frame Generator. Une nouvelle option vous permet de définir le nom de fichier du composant pour qu’il corresponde à celui affiché dans le navigateur.

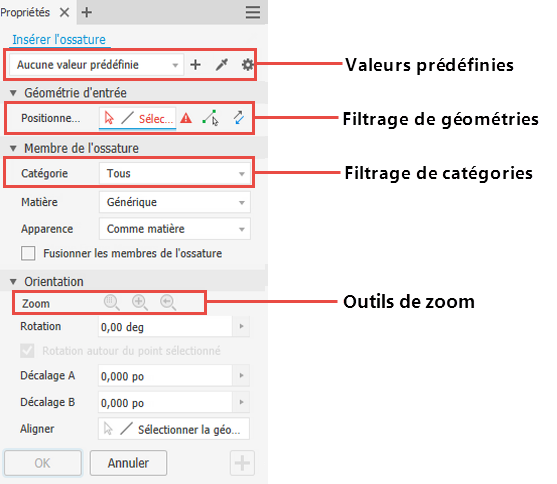

Lors de la création d’ossatures, un nouveau filtre Catégorie vous permet de rationaliser votre sélection, et les valeurs prédéfinies vous aident à enregistrer les paramètres d’ossature les plus fréquemment utilisés pour les réutiliser ultérieurement.
La géométrie peut désormais être filtrée à partir du panneau de propriétés. Un nouveau glyphe d’aperçu vous aide à orienter votre ossature lorsque vous sélectionnez la géométrie du squelette.
De nouveaux outils de zoom vous permettent d’ajuster la vue de manière perpendiculaire au manipulateur d’ossature ou à une vue isométrique rapprochée de ce dernier. Lorsque vous avez terminé, vous pouvez effectuer un zoom arrière sur la vue initiale.

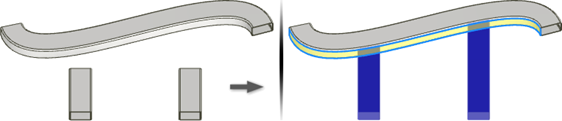

Vous pouvez également utiliser la commande Ajuster/Prolonger pour terminer les membres sur une face incurvée.

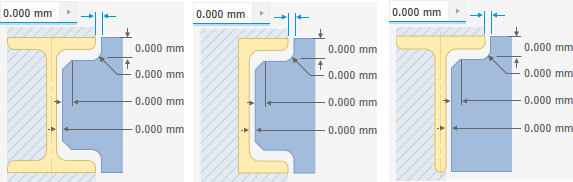

Deux nouveaux contours de grugeage ont été ajoutés aux traitements d’extrémités, étendant la prise en charge du grugeage aux contours I, C et T et aux membres circulaires.
La commande Réutiliser du membre de l’ossature a été complètement repensée. Il est maintenant plus facile de sélectionner le membre d’origine dans une collection de membres d’ossature réutilisés afin de peupler la géométrie de votre squelette.
Pour en savoir plus, reportez-vous à la rubrique Améliorations apportées à Frame Generator.
Améliorations en matière de conception

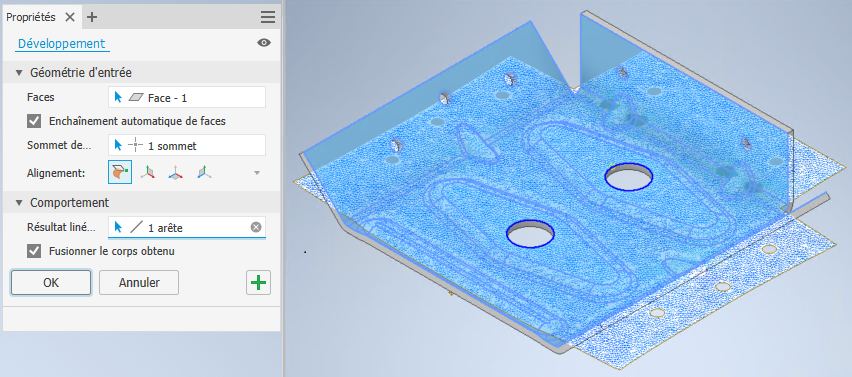

La commande Développer est encore plus avancée dans cette version, avec la possibilité d’aligner les résultats sur le modèle, ou sur les plans XY, XZ ou YZ. Vous pouvez également sélectionner plusieurs perçages planaires et les rendre rigides.
Pour en savoir plus, reportez-vous à la rubrique Améliorations apportées aux pièces.
L’expérience Inventor

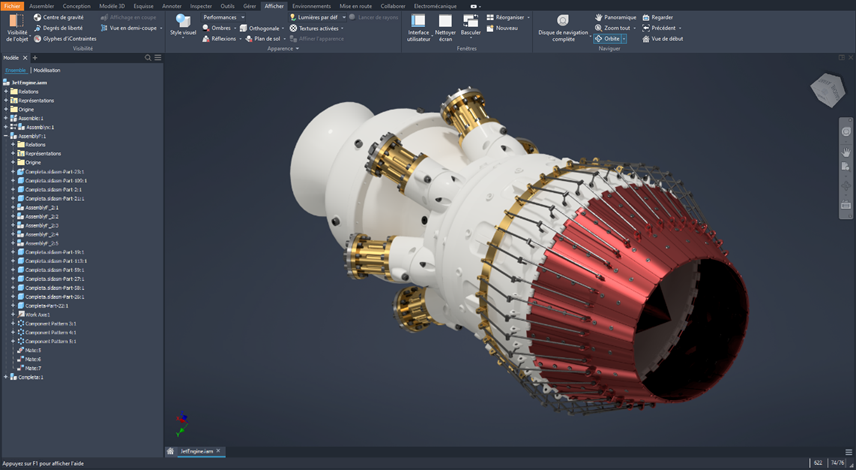

Aperçu du thème sombre
Inventor 2020 proposait une nouvelle interface avec un thème clair. Inventor 2021 comprend un aperçu du nouveau thème foncé d’Inventor.
Pour en savoir plus, reportez-vous à la rubrique Thème sombre (version préliminaire).
Améliorations apportées à la productivité et à l’interface utilisateur des commandes

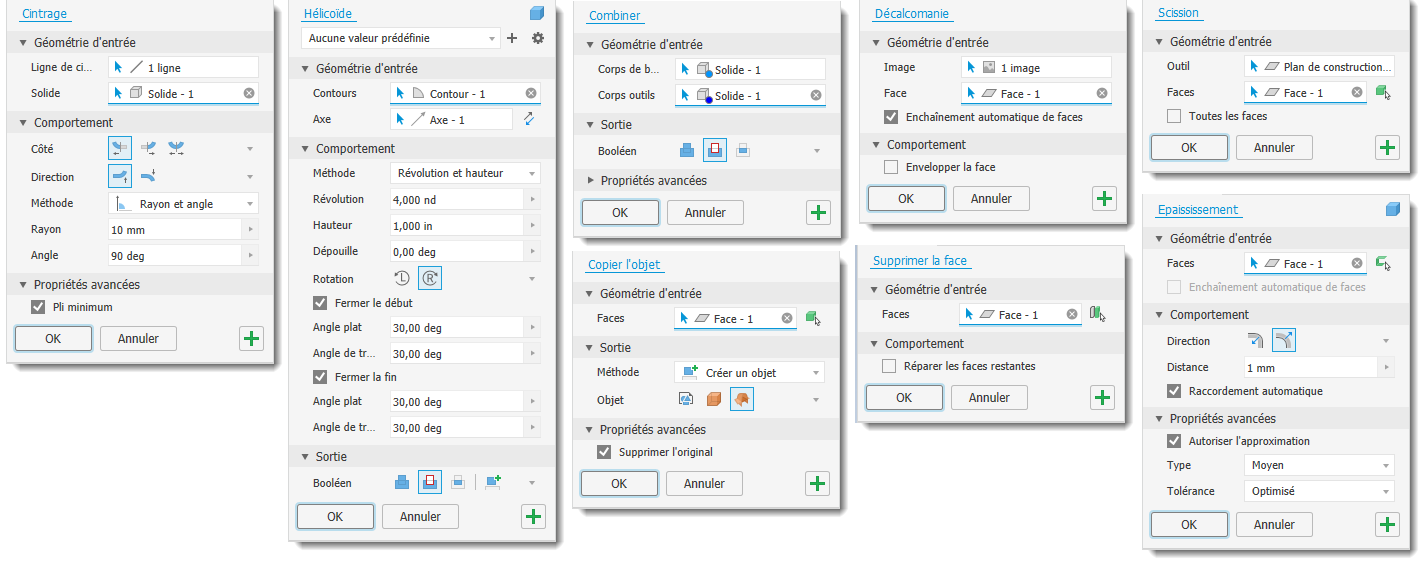

Les panneaux de propriétés continuent de se développer dans un nombre croissant de zones d’Inventor. Vous pouvez désormais utiliser le workflow rationalisé du panneau des propriétés pour Pli, Hélicoïde, Combiner, Scission, Décalcomanie, Supprimer la face, Épaississement/Décalage, Copier l’objet et toutes les commandes de Frame Generator.
Pour en savoir plus, reportez-vous aux rubriques Améliorations apportées à l’interface utilisateur, aux workflows et à la productivité des fonctions et Améliorations de Frame Generator.
Connecté
Interopérabilité

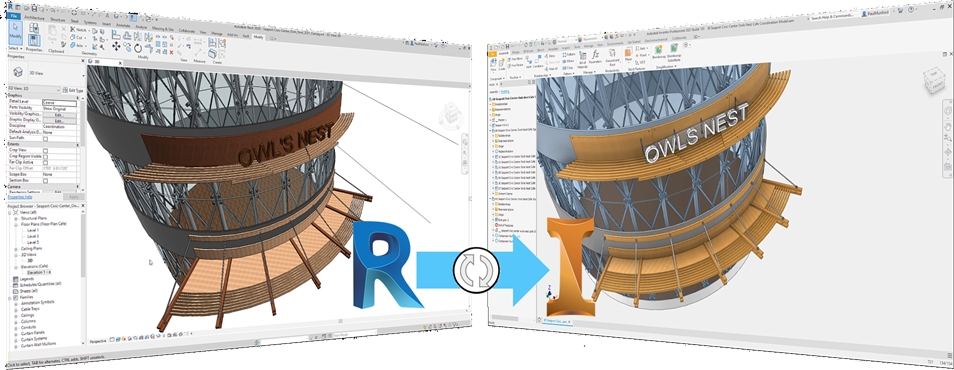

Revit AnyCAD : les fabricants tels que vous qui proposent du sur mesure souhaitent fournir plus de valeur ajoutée à leurs clients grâce à l’adoption de la modélisation des informations sur le bâtiment. Autodesk Inventor s’engage auprès des entreprises impliquées dans le secteur de la construction en offrant une intégration transparente avec les données Revit.
- Nous avons amélioré l’interopérabilité entre Revit et Inventor en conservant un lien associatif avec les données Revit insérées pendant que vous travaillez. Le projet Revit est accessible à partir d’un fichier local ou coordonné via le cloud à l’aide de l’environnement de données partagé d’Autodesk BIM 360.
- Lors du processus de conception, des modifications sont inévitables. Lorsque le modèle Revit est modifié, le modèle Inventor doit être mis à jour pour prendre en compte ces changements. Le modèle Revit étant référencé dans votre ensemble Inventor sans conversion de fichier, les modifications apportées au projet Revit sont également appliquées à l’ensemble Inventor.
Pour en savoir plus, reportez-vous à la rubrique Référence à des modèles Revit dans des ensembles Inventor.
Translation

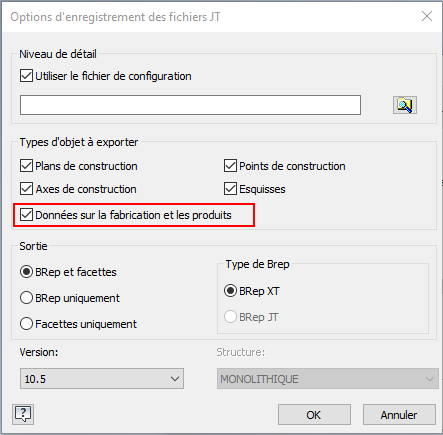

L’exportation JT prend désormais en charge l’exportation des données sémantiques sur la fabrication des produits (PMI) interprétables par des logiciels. Auparavant, la boîte de dialogue Données sur la fabrication et les produits permettait d’exporter les données PMI graphiques.
L’importation de Parasolid version 32 est désormais prise en charge.
Les formats Import et AnyCAD ont été mis à jour pour Solid Edge, SolidWorks et Unigraphics.
Pour en savoir plus, reportez-vous à la rubrique Améliorations apportées au convertisseur.
Améliorations reposant sur les commentaires clients
La communauté Inventor continue de fournir des commentaires et des demandes via Inventor Ideas et Feedback Community. Vos commentaires nous ont aidé à apporter des améliorations aux pièces, aux ensembles et aux dessins.
Dans la rubrique dédiée aux nouveautés de la version, les améliorations signalées comme étant
une suggestion d’Inventor® Ideas correspondent à de nouvelles fonctionnalités dont le développement résulte directement de vos demandes. Les améliorations apportées à Inventor 2021, axées sur la clientèle, incluent les suggestions indiquées ci-dessus, détaillées davantage ci-dessous :
Pièces : Autodesk Inventor 2021 apporte des améliorations au niveau des tôleries, des pièces de plusieurs corps et des annotations 3D.
- Un bord tombé en tôle peut désormais être défini par un plan ou une face de référence, ce qui facilite la correspondance avec un angle exact (non disponible dans LT).
- Réduisez sensiblement le nombre de clics nécessaire en utilisant la fenêtre de sélection standard pour sélectionner plusieurs corps ou faces dans vos pièces.
- Maintenez la cohérence entre vos annotations 3D et vos iPropriétés personnalisées en les référençant dans des notes de ligne de repère et des annotations générales.
Pour en savoir plus, reportez-vous aux rubriques Améliorations apportées aux pièces en tôle et Améliorations apportées aux pièces.
Ensembles : Autodesk Inventor 2021 apporte des améliorations au niveau des ensembles pour les tubes et tuyaux, des structures d’ensemble et des conventions de dénomination de fichiers (non disponible dans LT).

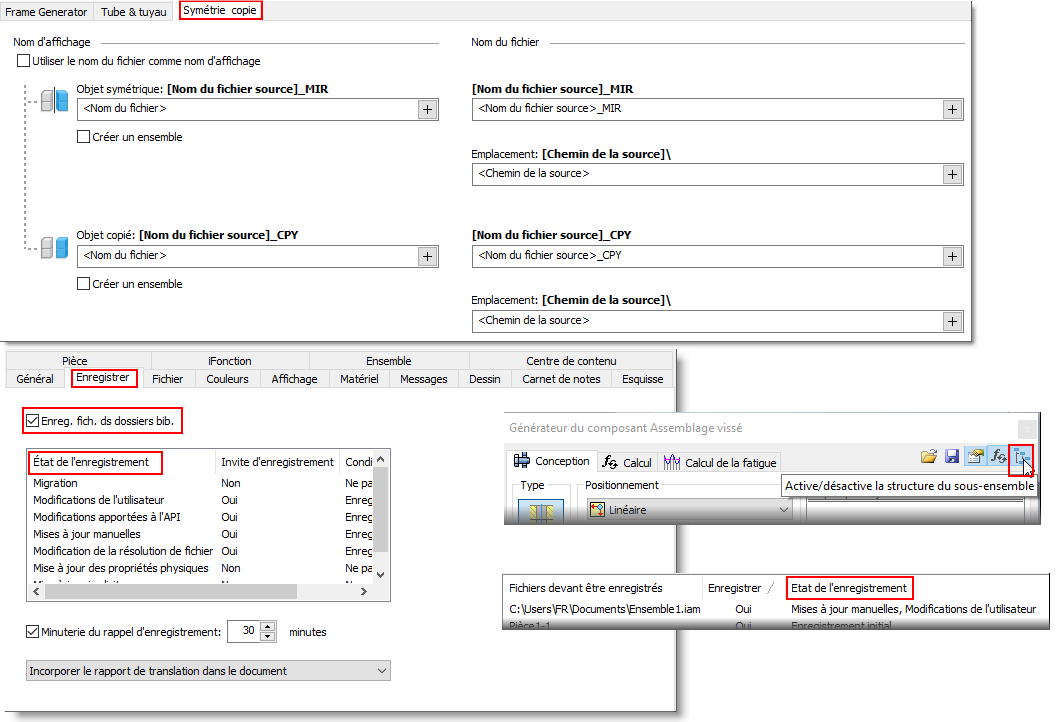

- La boîte de dialogue Attribution d’un nom de fichier a été étendue aux commandes Symétrie et Copier.
- Lors de l’enregistrement de fichiers, nous avons activé de nouvelles options pour définir le comportement par défaut selon que les fichiers doivent être enregistrés ou non. Une nouvelle colonne « État de l’enregistrement » de la boîte de dialogue d’enregistrement vous aide à comprendre quels fichiers Inventor vous invitent à procéder à un enregistrement, et pourquoi.
- Pour vous aider à structurer votre ensemble, nous avons étendu les fonctionnalités disponibles dans le générateur du composant Arbre aux assemblages vissés.
- Lorsque cette option est active, aucun dossier ni sous-ensemble n’est créé sur le disque et les composants individuels sont insérés directement dans l’ensemble. Vous avez ainsi davantage d’options pour structurer votre ensemble et organiser votre calendrier selon vos besoins.
Pour en savoir plus, reportez-vous aux rubriques Améliorations de l’outil Créer une symétrie et copier, Améliorations de l’enregistrement et Améliorations générales apportées aux ensembles.
Tube et tuyau

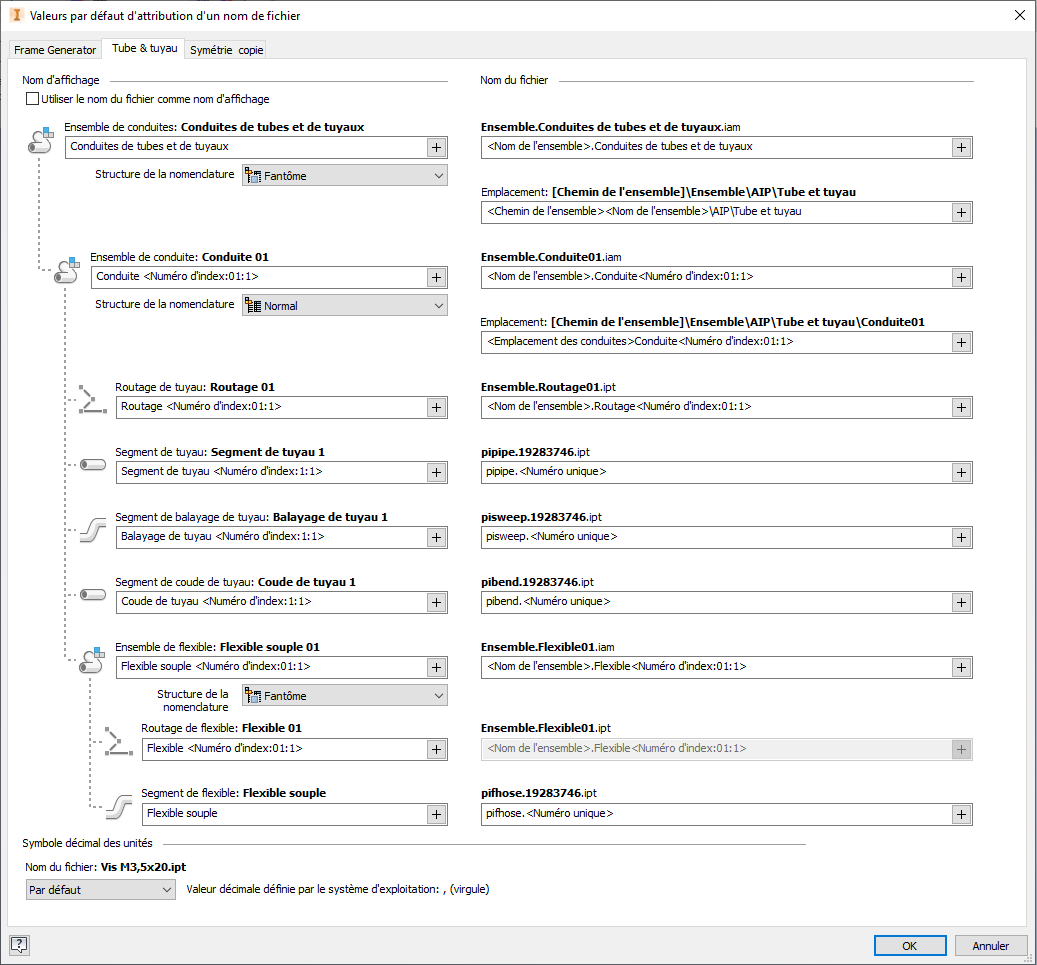

Nous avons continué à améliorer l’attribution de noms de fichiers pour les conceptions de tubes et de tuyaux (non disponible dans LT).
Nous savons que vous devez souvent créer plusieurs routages. Lorsque vous utilisez l’option Routage automatique, le bouton Appliquer vous permet de rester dans la commande pour créer le routage suivant.
Pour en savoir plus, reportez-vous à la rubrique Améliorations apportées aux tubes et tuyaux.
Dessins : Autodesk Inventor 2021 apporte des améliorations au niveau des dessins grâce à des outils de documentation automatisés qui optimisent vos workflows.

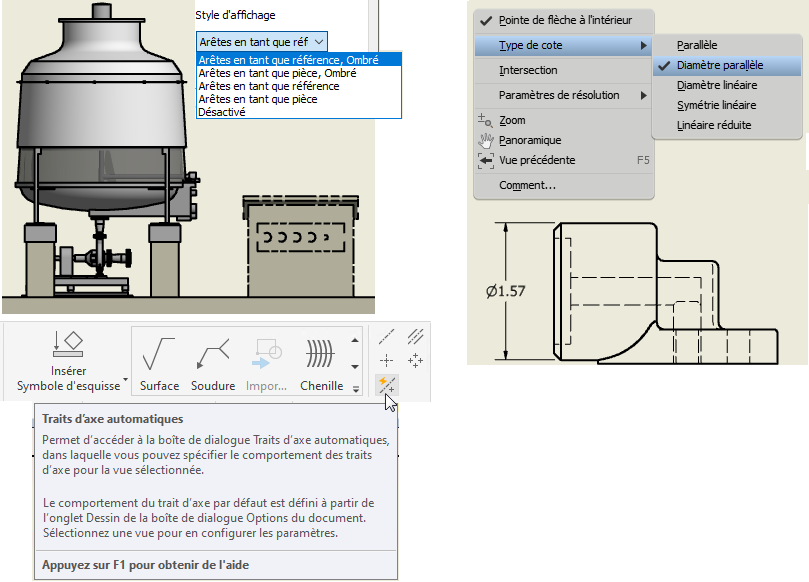

Le style de ligne est désormais le style d’affichage avec davantage d’options qui permettent de mieux contrôler l’apparence des pièces de référence de la nomenclature dans un dessin. Utilisez l’une des nouvelles options : Arêtes en tant que référence, Ombré ou Arêtes en tant que pièce, Ombré pour afficher les fichiers de référence en couleur avec ou sans contour en pointillés.
L’option permettant d’ajouter des traits d’axe automatiques aux vues de dessin est plus simple d’accès grâce à un nouveau bouton dans le ruban.
Lors de la cotation de vos vues, nous avons amélioré la capacité de détection des cotes de diamètre pour les vues de côté ou les vues en coupe lors de la sélection d’une géométrie parallèle.
À la demande générale, la commande Mesurer apparaît à nouveau dans l’onglet Outils de l’environnement de dessin, ce qui vous permet de prendre des mesures à partir du dessin sans créer d’annotations supplémentaires.La nouvelle option Pivoté de la commande Cote vous permet d’aligner une cote perpendiculairement à une arête sélectionnée.
Pour vous aider à finaliser votre documentation, nous avons simplifié le workflow de copie et de collage des tables générales dans une feuille de dessin.
Pour en savoir plus, reportez-vous aux rubriques Améliorations apportées aux types de cote, Améliorations générales apportées aux dessins et Améliorations apportées aux styles de dessin.
Automatisé : les formats de feuille et iLogic facilitent plus que jamais l’automatisation de la création de dessins à la norme de CAO choisie dans Autodesk Inventor 2021.

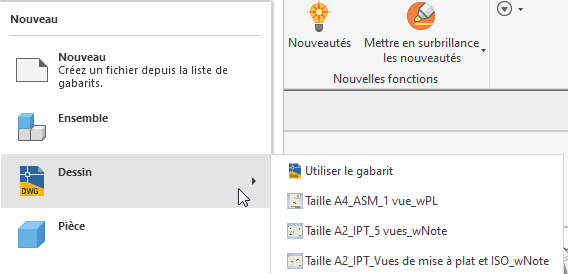

Les présentations de vue enregistrées en tant que formats de feuille conservent désormais les paramètres de vue tels que l’affichage des arêtes. Nous avons inclus une nouvelle option Ajuster les vues à la feuille pour mettre les vues automatiquement à l’échelle.
Les formats de feuille prennent désormais en charge les mises à plat pour les tôleries et la liste de pièces pour les ensembles, tous remplis automatiquement à partir du modèle que vous référencez lors de la création de la feuille.
Pour vous aider à automatiser davantage la création de dessins, nous avons amélioré l’ajout de cotes, de notes et de repères à partir des fonctions libellées avec iLogic.
Nous avons également ajouté la prise en charge de la modification des styles de dessin à l’aide d’iLogic, ce qui facilite la modification des styles en fonction de vos clients ou la modification par lots des styles pour faciliter la conformité aux normes de CAO.
Pour en savoir plus, reportez-vous aux rubriques Améliorations apportées aux gabarits de format de dessin/feuille et Améliorations apportées à iLogic.
Vos commentaires sont très importants pour l’équipe Inventor. Votre avis sur nos produits et vos demandes d'amélioration nous intéressent. N’hésitez pas à rejoindre les communautés ci-dessous pour envoyer des commentaires à l’équipe Inventor.
