Les paramètres manquants du réseau peuvent être déduits à partir des données existantes, ce qui vous permet de combler les lacunes avec des valeurs raisonnables.
Les données d’inférence sont modifiées dans l’éditeur de données d’inférence.
L’éditeur de données d’inférence peut également être utilisé pour effectuer des tests de proximité et pour fusionner automatiquement les nœuds/canalisations afin de faciliter la résolution des problèmes de connectivité souvent rencontrés lors du processus de nettoyage des données.
L’inférence est appliquée à la sélection en cours dans le GeoPlan. Si aucun objet n’est sélectionné, vous avez la possibilité d’effectuer une inférence sur l’ensemble du réseau ou d’annuler l’opération.
- Fusionner les nœuds (proximité intégrée) : joint des paires de conduites en fusionnant les nœuds opposés.
- Accrocher les nœuds aux conduites : crée des raccordements en insérant un nœud connecté à une seule conduite dans une conduite située dans un rayon de recherche.
- Fusionner les nœuds (proximité) : fusionne les groupes de nœuds dans un rayon de recherche en un seul nœud.
Paramètres de règle
| Paramètre | Description |
|---|---|
|
Autoriser tous les types de liens |
Par défaut, l’inférence de proximité est uniquement appliquée aux canalisations de base. Cochez la case Autoriser tous les types de liens pour autoriser l’inférence sur tous les autres types de liens. |
|
Rayon de recherche |
Distance de recherche à partir du nœud. |
|
Tolérance de correspondance de diamètre |
Les canalisations ne seront jointes que lors des tests de proximité, si les diamètres des canalisations à joindre sont dans la Tolérance de correspondance de diamètre. |
|
Tolérance d’alignement d’altitude |
Les nœuds ne seront fusionnés que lors des tests de proximité si les altitudes des nœuds sont comprises dans la Tolérance de correspondance d’altitude. |
|
Inclure les types d’objets |
Par défaut, l’inférence de proximité est appliquée uniquement aux nœuds de base. L’inférence peut également être appliquée aux nœuds de borne d’incendie en cochant la case Borne d’incendie dans la section Inclure les types d’objet des paramètres de règle. Si la fusion de nœuds a lieu entre un nœud de base et un nœud de borne incendie, le nœud fusionné résultant est un nœud de borne incendie. |
|
Faire correspondre les attributs |
Vérifiez les options de la section Faire correspondre les attributs pour limiter la jonction des canalisations aux canalisations de même année et/ou matériau. |
Fusionner les nœuds (proximité intégrée)
La règle Fusionner les nœuds (proximité intégrée) permet de rechercher des paires de nœuds connectés à un lien dans un rayon de recherche défini par l’utilisateur. Si les nœuds/liens trouvés répondent à des paramètres définis, les nœuds seront fusionnés, rejoignant ainsi les liens connectés.
L’attribution de la demande aux nœuds peut être perdue lors de la fusion des nœuds. La fonctionnalité d’inférence est destinée à être utilisée à l’étape du nettoyage des données. Par conséquent, on ne s’attend pas à ce qu’il y ait eu d’attribution de la demande avant que l’inférence ne soit utilisée.

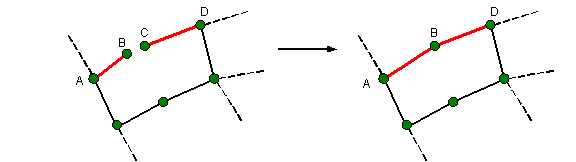

Fusionner les nœuds (proximité intégrée) : exemple
Pour que la fusion ait lieu, en plus de satisfaire les paramètres spécifiés dans l’éditeur d’inférence, les règles suivantes doivent être respectées :
- Un seul nœud trouvé dans le rayon de recherche qui est connecté à une seule canalisation.
- La canalisation à raccorder doit être connectée à deux nœuds.
- La canalisation à raccorder doit présenter une différence d’appui supérieure à 45°.
|
|
Lors de l’exécution de la règle Fusionner les nœuds (proximité intégrée) pour le nœud B :
|
Accrocher les nœuds aux conduites
La règle Accrocher les nœuds aux conduites est utilisée pour rechercher les nœuds connectés à un lien dans un rayon de recherche d’un autre lien, défini par l’utilisateur. Si les paramètres définis par l’utilisateur sont satisfaits, le nœud sera automatiquement inséré dans le lien dans le rayon de recherche, créant ainsi une jonction (exemple 1).

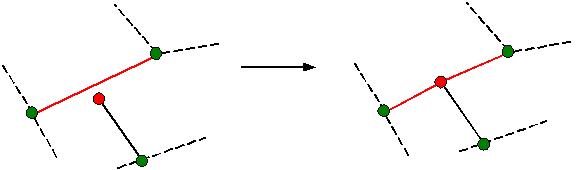

Accrochage de nœuds aux canalisations : exemple 1
Si un nœud se trouve dans le rayon de recherche du nœud connecté à un lien et que la tolérance d’altitude est respectée, les nœuds sont fusionnés pour créer une jonction (exemple 2).
La tolérance d’alignement d’altitude définie pour la règle Accrocher les nœuds aux conduites s’applique uniquement dans le cas où un nœud se trouve dans le rayon de recherche.
L’attribution de la demande aux nœuds peut être perdue lors de la fusion des nœuds. La fonctionnalité d’inférence est destinée à être utilisée à l’étape du nettoyage des données. Par conséquent, on ne s’attend pas à ce qu’il y ait eu d’attribution de la demande avant que l’inférence ne soit utilisée.

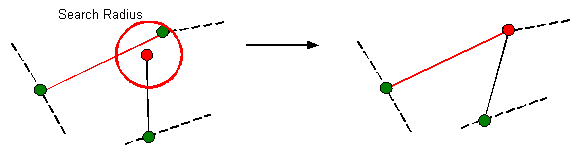

Accrochage de nœuds aux canalisations : exemple 2
Pour identifier et analyser chaque occurrence d’un nœud dans le rayon de recherche d’une canalisation avant de créer des jonctions, il convient d’utiliser l’outil Tracé de proximité.
Fusionner les nœuds (proximité)
La règle Fusionner nœuds (proximité) permet de rechercher les nœuds connectés à un lien à proximité les uns des autres et de les fusionner en un seul nœud.
InfoWorks recherche les nœuds situés dans un rayon de recherche défini par l’utilisateur les uns par rapport aux autres. Si les nœuds trouvés se situent dans la tolérance de diamètre et la tolérance d’altitude définies par l’utilisateur, ils seront fusionnés en un seul nœud.

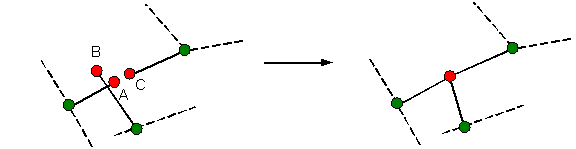

Exemple de fusion de nœuds (proximité)
Seuls les nœuds connectés aux liens seront fusionnés. Pour identifier les nœuds orphelins pour un examen plus approfondi, utilisez la fonctionnalité Traçage de connectivité.
L’attribution de la demande aux nœuds peut être perdue lors de la fusion des nœuds. La fonctionnalité d’inférence est destinée à être utilisée à l’étape du nettoyage des données. Par conséquent, on ne s’attend pas à ce qu’il y ait eu d’attribution de la demande avant que l’inférence ne soit utilisée.
