AutoCAD Mechanical 2026 工具集新特性

了解此版本的 AutoCAD Mechanical 2026 工具集中的新增功能。有关技术详细信息，请参见发行说明。

亮点

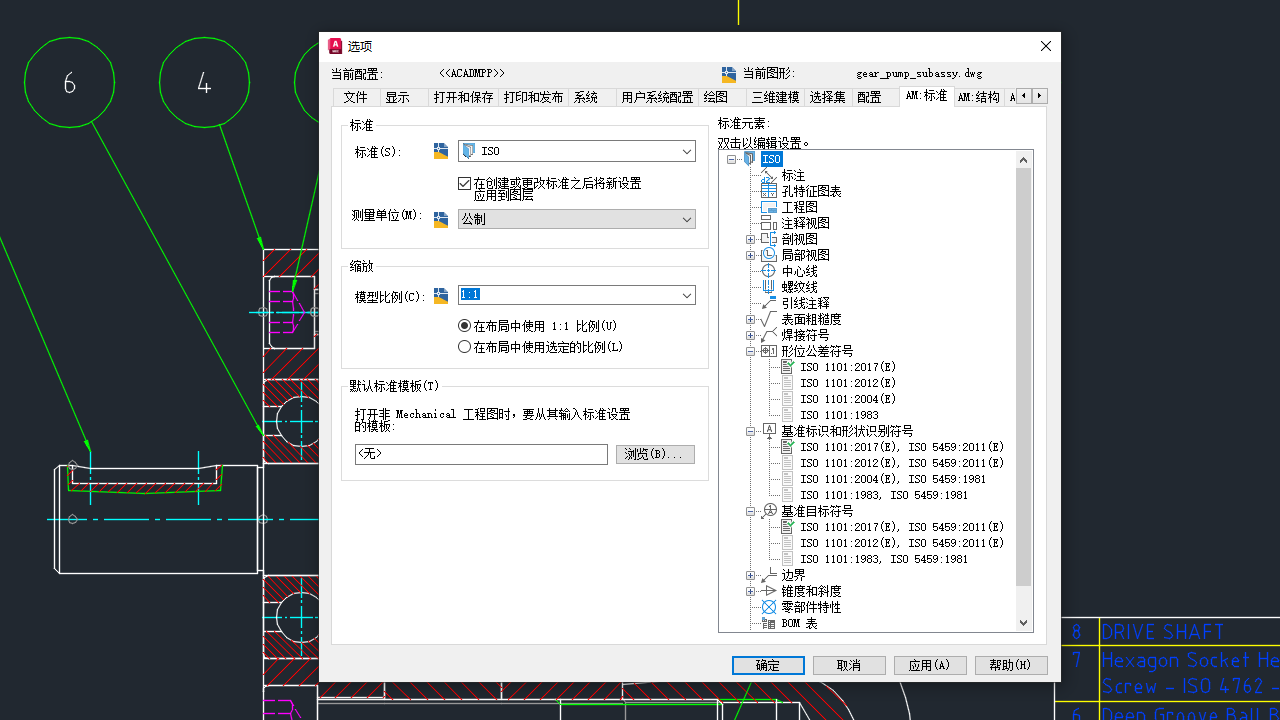

ISO 标准符号的修订版

ISO 标准现在对于形位公差符号、基准目标和基准标识符号支持 ISO 1101:2017(E) 的最新修订版。

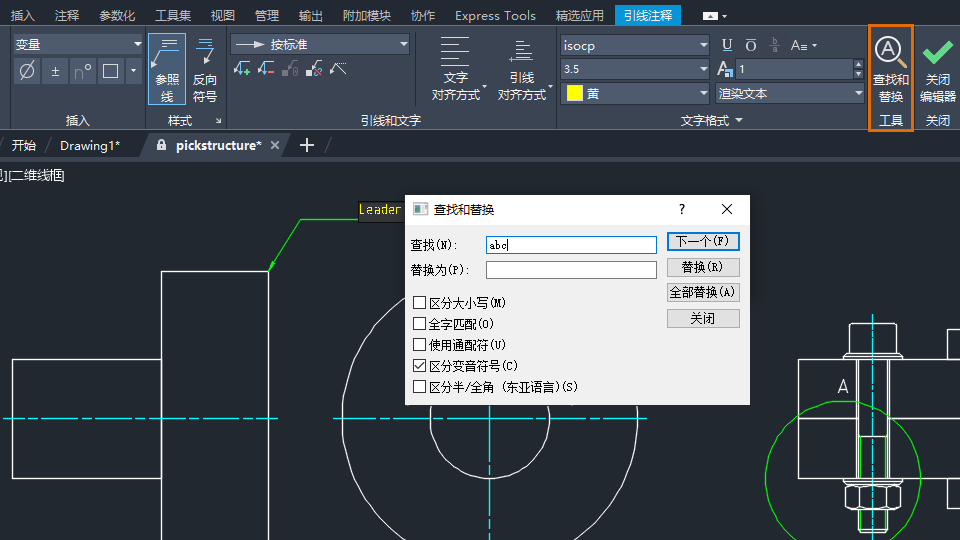

AMNOTE 中的查找和替换选项

现在，FIND 命令可以搜索和替换“引线注释”功能区上下文选项卡中的文本。

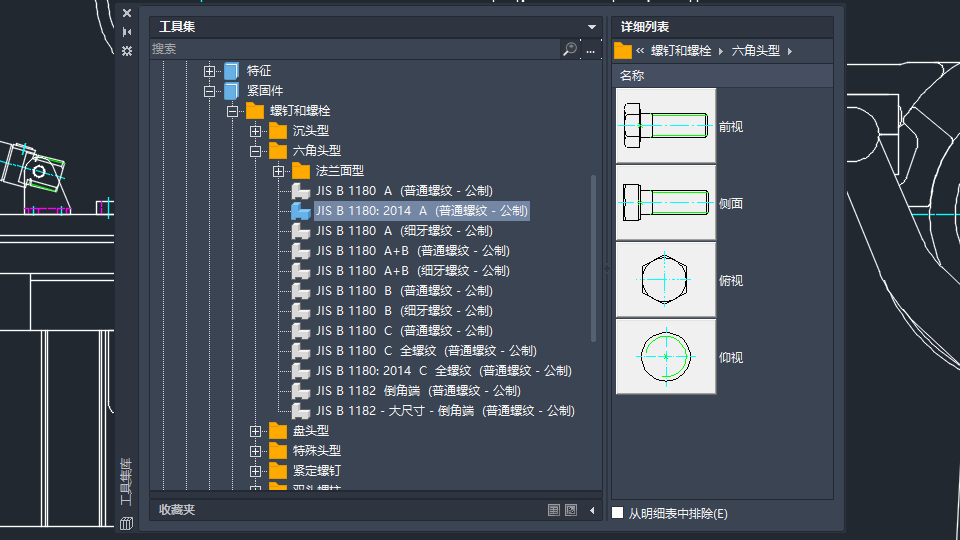

增强的标准件库零件

新的机械标准零件添加到了多个语言的标准件库中。

活动见解

新的“更改内容”见解概述了在“保存的活动”之间所做的编辑，从而允许您高效地继续工作。

连接的支持文件

支持文件现已连接，这意味着 Autodesk Docs 项目中的所有图形和协作者都可以共享一组支持文件。

标记输入和标记辅助

对“标记输入”和“标记辅助”进行了改进，即在将标记从 Autodesk Docs 输入到 AutoCAD 时，使绘图人员可以更轻松地合并修订。

智能块：搜索和转换

除了相同的块之外，此功能现在还可以查找文字变体，以进一步简化 AutoCAD 中的重复性任务。

智能块：检测和转换

在此版本中，“检测”改进了检测功能，以及更改和编辑主实例的选项。

为 CENTERLINE 和 CENTERMARK 添加了图层选项

在此版本中，我们将 CENTERLAYER 系统变量集成到了创建新中心线和中心标记的工作流中。

质量改进

工具集库

• 从标准件库中删除过时的标准零件。
• 型材现在按顺序显示。
• 不再针对镗孔的弹性挡圈显示错误消息。
• 现在，当更改型材表示时，测量值会更新。
• 现在，内容管理器在调整大小时会保持其位置不变。
• 现在，当功能区处于禁用状态时，“工具集编辑器”上下文选项卡将关闭。

AMWELDSYM：在“焊接符号”对话框的精加工方法中添加了可选的焊缝、无损测试和 P 符号。

AMSURFSYM：AMSURFSYM 命令中多数符号的值不再重复。

AMFITSLIST：“拟合”列表现在提供更精确的值排序。

AM2DHIDE：解决了在二维多段线后隐藏对象时偶尔会发生崩溃的问题。

AMSCRIPT：现在，使用 AMSCRIPT 命令可以完成块交换和转换。

AMHOLECHART：现在，使用拖动功能可以将孔特征图表拆分为不同的列。

明细栏：现在，编辑零件参考块时，明细栏可以准确显示正确的零件详细信息。

引线注释：解决了在“跟踪”模式下放置引线注释时偶尔会发生崩溃的问题。

填充图案：现在，当通过功能区手动输入值时，将遵循填充图案角度。

保存：使用迁移设置，即使多次保存后，也会保留文件格式。

发布：FIELDEVAL 值在发布为 PDF 后保持不变。

二维结构：处理多个零部件时，现在会复制父视图零部件。

性能：解决了在打开旧图形时偶尔发生崩溃的问题。

其他增强功能

GDI 打印增强功能：我们改进了与 Windows 系统打印机的兼容性，从而更有效地处理自定义配置设置。默认情况下，此增强功能处于启用状态。像往常一样，使用首选的 Windows 系统打印机打印。打印机的自定义设置将在打印期间使用并保存为 .PC3 文件。

GPU 文字：增强了 GPU 文字的选择效果，提高了显示质量。使用“图形性能”对话框中的新选项，可以在使用 GPU 加速时更好地控制 TrueType 字体的显示。GPU 文字处理针对中文、日语、韩语以及从右到左的语言（如阿拉伯语和希伯来语）进行了优化。

注： TrueType 字体的 GPU 文字优化仅在 DirectX 12 高级模式下可用。使用 GRAPHICSCONFIG 命令验证设备。

对 FASTSHADEDMODE 系统变量的更改：我们添加了两个支持 FASTSHADEDMODE 的新视觉样式：“隐藏”和“概念”。当使用名称中包含“(快速)”的视觉样式时，FASTSHADEMODE 可提高大型三维模型中的导航性能。

性能改进：现在，在打开图形文件期间，光栅图像会在后台异步加载。
