Pas de palette Gestionnaire du jeu de feuilles

Affiche et organise des ensembles nommés de feuilles de dessin.

JEUFEUILLES (commande)

Menu : Fenêtre > Gestionnaire du jeu de feuilles

Clavier : Cmd-8

Résumé

Le gestionnaire du jeu de feuilles ne fonctionne pas parfaitement dans les cas suivants :

• Une commande est active.
• Aucun dessin n'est ouvert.
• Le jeu de feuilles est verrouillé.
• Une présentation est verrouillé par un autre utilisateur.

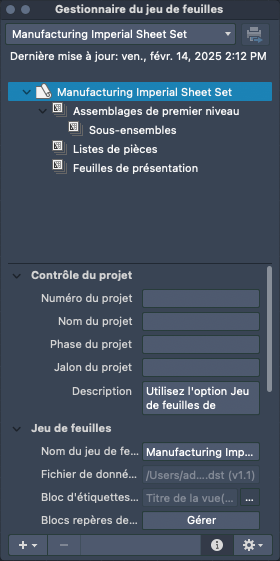

Composants du gestionnaire de jeux de feuilles

La section suivante explique que chaque composant du gestionnaire de projet sont utilisés.

1. Menu local Ensemble de feuilles. Répertorie tous les projets actuellement ouverts et ayant été récemment ouverts. Utilisez la liste pour basculer entre les projets ouverts.

2. Bouton Publier. Affiche et remplit la boîte de dialogue Publication par lot avec toutes les présentations du projet en cours.

3. Arborescence Jeu de feuilles. Affiche une liste organisée de toutes les feuilles contenues dans le jeu.

   Les actions suivantes peuvent être effectuées dans l'arborescence :

   • Cliquez deux fois sur une présentation ou une vue pour ouvrir le dessin associé.
   • Clic droit pour accéder aux menus contextuels des opérations appropriées à l'élément actuellement sélectionné. Pour plus d'informations, reportez-vous à la rubrique Menus contextuels de l'arborescence du projet.
   • Faites glisser les éléments dans l'arborescence pour les réorganiser.

4. Groupe de fonctions Détails. Affiche les propriétés de l'élément sélectionné dans l'arborescence du projet. Dans le volet inférieur du gestionnaire de jeux de feuilles, faites défiler vers le haut ou vers le bas pour afficher les propriétés disponibles pour l’élément sélectionné.

   Pour plus d'informations sur les propriétés répertoriées dans le groupe de fonctions Détails, reportez-vous aux rubriques

   • Propriétés du jeu de feuilles
   • Propriétés des feuilles
   • Propriétés du sous-jeu
   • Propriétés des vues

5. Bouton Create Action. Affiche un menu contextuel qui vous permet de créer un jeu de feuilles ou d’ajouter des feuilles et des sous-ensembles au jeu de feuilles actuel.

   • Nouvelle feuille. Affiche la boîte de dialogue Nouvelle feuille et crée une nouvelle feuille dans le jeu de feuilles ou sous le sous-ensemble sélectionné.
   • Importer la présentation sous forme de feuille. Affiche la boîte de dialogue de navigation dans les fichiers et vous permet de sélectionner une présentation dans un dessin existant pour l’ajouter au jeu de feuilles.
   • Nouveau sous-jeu. Crée un nouveau sous-ensemble.
   • Nouveau jeu de feuilles. Affiche la boîte de dialogue Nouveau jeu de feuilles et crée un fichier de données de jeu de feuilles (DST).

6. Bouton Supprimer Supprime le sous-ensemble ou la feuille sélectionné du jeu de feuilles. La suppression d'une présentation ne supprime pas le fichier dessin associé.

7. Bouton d’action du jeu de feuilles. Affiche un menu contextuel qui permet d'ouvrir, de fermer ou de publier un projet. Vous pouvez également contrôler la manière dont les présentations sont ouvertes et renommées.

   • Jeu de feuilles, ouverture. Affiche une boîte de dialogue de navigation de fichier et charge les informations contenues dans le fichier de données du jeu de feuilles (DST) dans le gestionnaire du jeu de feuilles.
   • Fermer le jeu de feuilles Ferme le jeu de feuilles courant.
   • Publication par lot. Affiche la boîte de dialogue Publication par lot et ajoute la feuille sélectionnée ou les feuilles contenues dans le sous-ensemble ou le jeu de feuilles sélectionné.
   • Gestionnaire des mises en page. Affiche le Gestionnaire des mises en page et vous permet de modifier les autres mises en page dans le projet courant.
   • Ouvrir les dessins dans le modèle. Détermine si la présentation ou l'espace objet nommés sont définis comme courants lors de l'ouverture d'une présentation de projet dans le gestionnaire de projets.
   • Afficher les utilisateurs du fichier. Gère l'affichage de l'utilisateur qui a créé la présentation ou dispose d'une présentation ouverte qui s'affiche sous la présentation dans l'arborescence du projet.
   • Nommer la synchronisation. Contrôle le changement de nom des fichiers de dessin (DWG) et des feuilles lors de la modification du nom et des numéros d’une feuille dans le gestionnaire du jeu de feuilles.
     • Titre de la feuille. Lorsque cette option est activée, l'attribution d'un nouveau nom à une présentation dans le gestionnaire de projets modifie le nom de la présentation dans le fichier dessin (DWG).
       • Ajouter les numéros de feuille en préfixe. Lorsque cette option est activée, l'attribution d'un nouveau nom à une présentation dans le gestionnaire de projet, le nom de la présentation est modifié dans le fichier de dessin (DWG) à un nouveau nom pour le titre de la présentation (< nombre ><Titre >.
     • Titre du dessin. Lorsque cette option est activée, l'attribution d'un nouveau nom à une présentation dans le gestionnaire de projet modifie le fichier de dessin (DWG) et les noms de présentation.
       • Ajouter les numéros de feuille en préfixe. Lorsque cette option est activée, l'attribution d'un nouveau nom à une présentation dans le gestionnaire de projet modifie le fichier de dessin (DWG) ou le nom d'une présentation dans un nouveau nom pour le titre de la présentation (< nombre ><Titre >.
