Questa pagina è divisa in tre sezioni:
- Criteri: specifica i criteri da utilizzare per valutare l'efficacia delle azioni di lavaggio
- Idranti: definisce le caratteristiche dell'idrante dei punti di lavaggio
- Planimetria: imposta i controlli per la visualizzazione delle azioni del programma di lavaggio nella finestra Planimetria

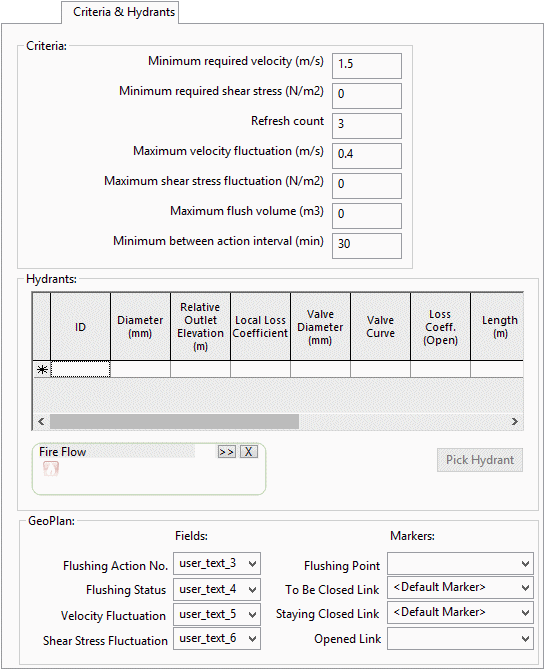

Per aprire la pagina, fare clic sulla scheda Criteri e idranti nell'utilità di pianificazione lavaggio.
Sezione Criteri
Questa sezione consente di:
- specificare i criteri da utilizzare per valutare l'efficacia delle azioni di lavaggio
- applicare un limite all'acqua utilizzata nel lavaggio
- calcolare e verificare i tempi delle azioni nel programma di lavaggio
| Criteri | Descrizione | Valore di default |
|---|---|---|
|
Velocità minima richiesta |
Velocità minima richiesta nelle condotte in fase di lavaggio. |
1,5 m/s |
| Sforzo di taglio richiesto minimo |
Sforzo di taglio minimo richiesto nelle condotte in fase di lavaggio. Un valore pari a 0 indica che non verrà eseguito alcun controllo. |
0 |
|
Aggiorna conteggio |
Il numero di volte in cui l'acqua in una condotta lavata deve essere rinnovata. |
3 |
|
Fluttuazione della velocità massima |
Fluttuazione massima della velocità nelle condotte che non sono ancora state lavate e che non sono state lavate nell'azione di lavaggio corrente. |
0,4 m/s |
| Fluttuazione dello sforzo di taglio massimo | Fluttuazione massima dello sforzo di taglio nelle condotte che non sono ancora state lavate e che non sono state lavate nell'azione di lavaggio corrente. | 0 |
|
Volume di lavaggio massimo |
Volume massimo di acqua da utilizzare per azione di lavaggio. Un valore pari a 0 indica che non verrà eseguito alcun controllo. |
0 |
|
Intervallo minimo tra azioni |
Intervallo di tempo minimo tra la fine di un'azione di lavaggio e l'inizio di quella successiva. |
30 min |
Sezione Idranti
Questa sezione consente di definire le caratteristiche dei punti di lavaggio.
Ogni riga nella griglia degli idranti definisce un tipo di idrante che può quindi essere assegnato ad un punto di lavaggio nella sezione Azione selezionata della pagina Programma.
| Elemento | Descrizione | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Colonne griglia |
|
||||||||||||||||||||
| Parametri antincendio |
Per definire un tipo di idrante in base ai dati dei parametri antincendio. Verranno utilizzati i dati di un oggetto dati dei parametri antincendio trascinato qui per popolare le caratteristiche dell'idrante. Nota: La griglia degli Idranti contiene attributi opzionali aggiuntivi (per lunghezza, tipo di scabrezza e scabrezza) che non sono definiti per gli oggetti dati dei parametri antincendio. |
||||||||||||||||||||
| Seleziona idrante |
Per definire un tipo di idrante basato su un oggetto idrante sulla planimetria. Facendo clic sul pulsante e selezionando un idrante sulla planimetria, le caratteristiche dell'idrante verranno popolate dai dati del nodo idrante. Nota: La griglia Idranti contiene attributi opzionali aggiuntivi (per lunghezza, tipo di scabrezza e scabrezza) che non sono definiti per i nodi idrante. |
Sezione Planimetria
Le impostazioni di questa sezione influiscono sulla visualizzazione delle azioni del programma di lavaggio nella finestra Planimetria. I controlli di visualizzazione vengono applicati quando si seleziona una singola azione nella pagina Programma.
È possibile utilizzare i tematismi e l'etichettatura della planimetria per visualizzare graficamente lo stato di lavaggio e la fluttuazione della velocità.
| Campo | Descrizione | Valore di default |
|---|---|---|
|
Campo Azione di lavaggio n. |
Il campo Testo utente selezionato verrà utilizzato per visualizzare il numero di azione per gli oggetti condotta. |
- |
|
Campo Stato lavaggio |
Il campo Testo utente selezionato verrà utilizzato per visualizzare il valore dello stato di lavaggio per gli oggetti condotta. Il valore dello stato di lavaggio può essere impostato su:
|
user_text_4 |
|
Campo Fluttuazione della velocità |
Il campo Testo utente selezionato verrà utilizzato per visualizzare il valore di fluttuazione della velocità per gli oggetti condotta. Il campo sarà vuoto se il criterio di fluttuazione della velocità non viene superato prima del lavaggio della condotta. Se si verifica un problema di fluttuazione della velocità nella condotta, verranno visualizzati il valore della fluttuazione di velocità, il numero di azione in corrispondenza del quale si è verificata per la prima volta e il numero di azione in corrispondenza del quale la condotta è stata lavata. |
user_text_5 |
|
Contrassegno Punto di lavaggio |
Il simbolo definito per il tipo di dati spaziali selezionato verrà utilizzato per contrassegnare i nodi definiti come punti di lavaggio nell'azione attualmente selezionata. |
- |
|
Contrassegno Collegamento da chiudere |
Il simbolo definito per il tipo di dati spaziali selezionato verrà utilizzato per contrassegnare i collegamenti definiti come da chiudere nell'azione attualmente selezionata. |
<Contrassegno di default> |
|
Contrassegno Collegamento chiuso rimanente |
Il simbolo definito per il tipo di dati spaziali selezionato verrà utilizzato per contrassegnare i collegamenti chiusi in un'azione precedente che rimarranno chiusi durante l'azione attualmente selezionata. |
- |
|
Contrassegno Collegamento aperto |
Il simbolo definito per il tipo di dati spaziali selezionato verrà utilizzato per contrassegnare i collegamenti definiti come aperti nell'azione attualmente selezionata. |
- |
