Aggiornamento dei dati di controllo dai collegamenti ai dati live

I dati di controllo variabili nel tempo possono essere aggiornati automaticamente dai dati live collegati al modello.

I seguenti dati di controllo possono essere aggiornati automaticamente dai dati live:

Oggetto di rete	Campo dati/Profilo
Deposito	Altezza Iniziale
Piezometriche	Prevalenza
Pozzo	Prevalenza
Nodo di trasferimento	Portata
Stazioni di pompaggio in modalità PLAN	Stato
Altre pompe variabili nel tempo	Tipo Pompa Profilo PORTATA Portata totale PROFILO Profondità/pressione target
Valvole a tempo variabile (FRV, PRV, PSV, TCV)	Tipo valvola Profilo FRV Portata PRV Pressione PSV Pressione TCV Apertura (%)
Nodi qualità dell'acqua	Concentrazione
Profili di controllo	Tipo di profilo di controllo Profilo CONCENTRAZIONE Concentrazione DEPTH Altezza PORTATA Portata LIVELLO Livello NUMERO Numero PRESSURE Pressione Nota: Un profilo di controllo di tipo Numero può essere aggiornato da qualsiasi tipologia di dati live. Al profilo Numero non è associata alcuna unità.

Processo di aggiornamento

Come aggiornare i dati di controllo dai collegamenti ai dati live:

1. Aprire una rete, i dati di controllo associati da aggiornare e una configurazione dei dati live contenente i dati da utilizzare per l'aggiornamento.

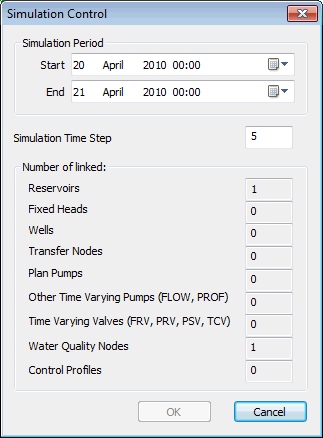

2. Selezionare Controllo > Aggiorna controlli da dati live dal menu Rete. Verrà visualizzata la finestra di dialogo Controllo della simulazione.



3. Fare clic su OK per aggiornare i dati di controllo dai dati live collegati.

InfoWorks aggiornerà i dati di controllo utilizzando le regole illustrare nella sezione seguente.

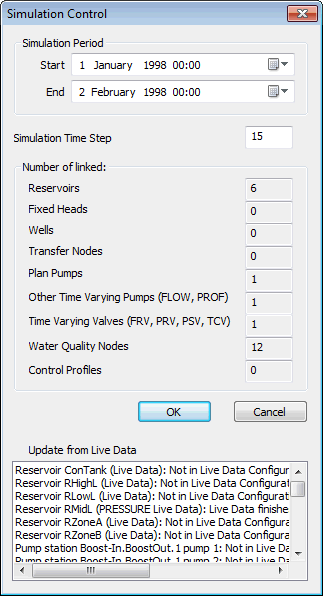

Al termine dell'aggiornamento dai dati live, eventuali errori verranno visualizzati in un gruppo aggiuntivo nella finestra di dialogo. Questo gruppo rimane nascosto se non si verificano errori.

Aggiornamento dei dati di controllo dalle regole dei dati live

Quando si aggiornano i dati di controllo dai dati live tramite la finestra di dialogo Controllo della simulazione, InfoWorks applica le seguenti regole:

Altezza iniziale del serbatoio

Con InfoWorks si tenta di leggere l'altezza iniziale del serbatoio dai dati live per i serbatoi collegati ad un ID punto dati live. Se l'ID punto dati live non è valido o non è possibile trovare il valore relativo all'altezza nei dati live per l'ora di inizio della simulazione, il valore esistente rimane inalterato.

Gli ID punto dati live vengono generati da Punto dati live, Feed dati live o Feed composito dati live. Gli ID duplicati vengono visualizzati una sola volta.

L'altezza iniziale del serbatoio può essere aggiornata dai dati live di Tipo canale effettivo PRESSURE o PC_VOLUME.

Profili variabili nel tempo

Con InfoWorks si tentano di leggere i profili dai dati live per gli oggetti di rete collegati ad un ID punto dati live.

Gli ID punto dati live vengono generati da Punto dati live, Feed dati live o Feed composito dati live. Gli ID duplicati vengono visualizzati una sola volta.

• Se l'ID punto dati live non è valido, il profilo esistente rimane inalterato.
• Se i dati live non si intersecano con l'ora di inizio e di fine della simulazione, viene visualizzato un messaggio di errore nella finestra inferiore della finestra di dialogo Controllo della simulazione e il profilo esistente rimane inalterato.
• Se i dati live coprono una parte, ma non tutto, il tempo di simulazione, viene offerta la possibilità di sostituire il profilo o mantenere il profilo esistente. Scegliere NO per mantenere il profilo esistente inalterato. Scegliere SÌ per cancellare il profilo esistente e sostituirlo con i valori dei dati live. I timestep non coperti dai dati live vengono impostati su zero nel profilo.
• Se i dati live coprono l'intero tempo di simulazione, il profilo esistente viene eliminato e sostituito dai valori letti dai dati live
