ライブ データ リンクからコントロール データを更新する

時系列コントロール データは、モデルにリンクされているライブ データから自動更新できます。

ライブ データから自動更新できるコントロール データは、以下のとおりです。

ネットワーク オブジェクト	データ フィールドまたはプロファイル
貯水槽	初期水深
固定水頭	水頭
井戸	水頭
中継ノード	流量
PLAN モード ポンプ場	ステータス
その他の時系列ポンプ	ポンプ タイプ プロファイル FLOW 合計流量 PROFILE 目標水圧/水深
時系列バルブ(FRV、PRV、PSV、TCV)	バルブ タイプ プロファイル FRV 流量 PRV 圧力 PSV 圧力 TCV 開度(%)
水質ノード	濃度
コントロール プロファイル	コントロール プロファイル タイプ プロファイル CONCENTRATION 濃度 DEPTH 奥行き FLOW 流量 LEVEL レベル NUMBER 数値 PRESSURE 圧力 注: 数値タイプのコントロール プロファイルは、どのタイプのライブ データによっても更新できます。数値プロファイルには、単位が関連付けられていません。

更新プロセス

ライブ データ リンクからコントロール データを更新するには、次のようにします。

1. ネットワーク、更新対象の関連コントロール データ、更新に使うデータを含むライブ データ設定を開きます。

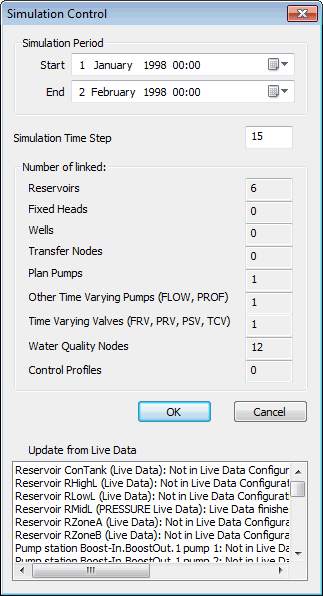

2. [ネットワーク]メニューから[コントロール] > [ライブ データからコントロールを更新]を選択します。これにより、[シミュレーション コントロール]ダイアログが表示されます。



3. [OK]をクリックします。リンクされているライブ データからコントロール データが更新されます。

InfoWorks により、以下のセクションで説明するルールを使用してコントロール データが更新されます。

ライブ データによる更新後、エラーがあれば、ダイアログの追加パネルに表示されます。エラーが発生しない場合、このパネルは非表示のままです。

ライブ データ ルールからコントロール データを更新する

[シミュレーション コントロール]ダイアログによりライブ データからコントロール データを更新すると、InfoWorks により次のルールが適用されます。

貯水池の初期水深

ライブ データ ポイント ID にリンクされている貯水池があれば、InfoWorks は、そのライブ データから貯水池の初期水深を読み取ろうとします。ライブ データ ポイント ID が無効な場合、またはライブ データの中にシミュレーション開始時の水深値が見つからない場合、既存の値は変更されません。

ライブ データ ポイント ID は、ライブ データ ポイント、ライブ データ ソースまたはライブ データ合成データ ソースから生成されます。重複する ID が 1 回表示されます。

貯水池の初期水深は、有効チャネル タイプが PRESSURE または PC_VOLUME であるライブ データから更新できます。

時系列プロファイル

InfoWorks は、ライブ データ ポイント ID にリンクされているネットワーク オブジェクトのライブ データからプロファイルを読み取ろうとします。

ライブ データ ポイント ID は、ライブ データ ポイント、ライブ データ ソースまたはライブ データ合成データ ソースから生成されます。重複する ID が 1 回表示されます。

• ライブ データ ポイント ID が無効な場合、既存のプロファイルは変更されません。
• ライブ データがシミュレーションの開始時間と終了時間の範囲に入らない場合、[シミュレーション コントロール]ダイアログの下部ウィンドウにエラー メッセージが表示され、既存のプロファイルは変更されません。
• シミュレーション時間の全体ではなく一部だけをカバーするライブ データの場合、プロファイルを置き換えるか、既存のプロファイルを維持するかを選択できます。[いいえ]を選択すると、既存のプロファイルは変更されません。[はい]を選択すると、既存のプロファイルが削除され、ライブ データ値に置き換えられます。ライブ データでカバーされないタイムステップはいずれも、プロファイル内でゼロに設定されます。
• ライブ データがシミュレーション時間全体をカバーする場合、既存のプロファイルは削除され、ライブ データから読み込まれた値に置き換えられます
