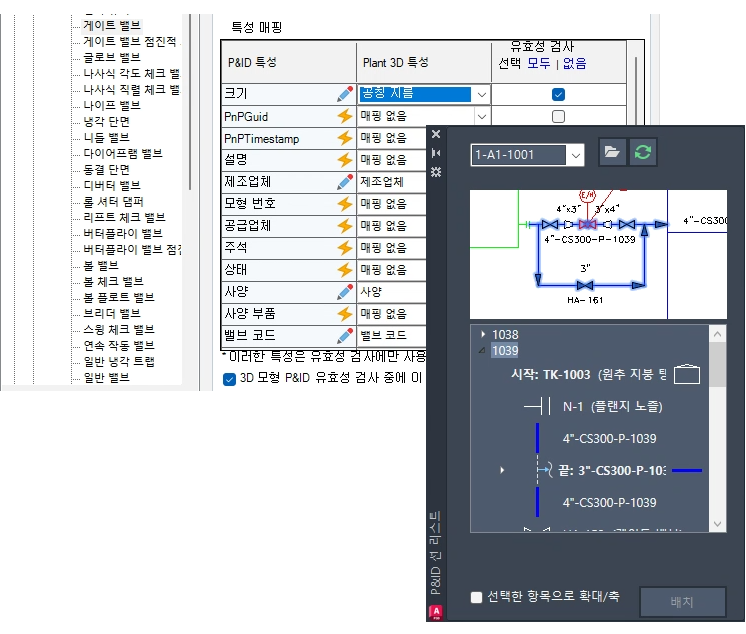

P&ID 선 리스트 창은 모든 선 세그먼트 및 인라인 구성요소, 노즐, 시작/끝 장비 모형, 분기 및 오프 페이지 커넥터와 같은 연관된 구성요소를 표시하는 P&ID 도면의 종합적인 뷰를 제공합니다.
선 리스트를 사용하여 사용 가능한 모든 P&ID 객체를 선택하고 해당 Plant 3D 객체를 3D 모형에 배치할 수 있습니다. 이렇게 하면 P&ID 객체의 특성 값이 3D 모형에 정확하게 복사됩니다.
주:
- 모형에 동등한 Plant 3D 객체를 배치하기 전에 P&ID 객체를 Plant 3D 객체에 매핑하는 것이 좋습니다. 매핑되지 않은 항목을 배치하면 사용자 부품 대화상자가 표시됩니다.
- P&ID 선 세그먼트는 항상 Plant 3D 파이프에 매핑됩니다.
- P&ID 모델러 미리보기의 성능을 향상시키려면 PLANTLINELISTUSEGSF 시스템 변수를 켜서 빠른 음영처리 모드를 활성화하는 것이 좋습니다.
