P&ID 선 리스트에서 밸브, 피팅 및 인라인 기기를 선택하여 매핑된 Plant 3D 객체를 모형에 배치할 수 있습니다.
밸브, 피팅 및 인라인 기기는 각 선 그룹 아래에 나열됩니다.
P&ID 객체가 둘 이상의 Plant 3D 객체에 매핑된 경우 도면에 배치할 Plant 객체를 지정할 수 있습니다.
- Plant 3D 모형을 엽니다.
- 리본에서 홈
부품 삽입 패널 P&ID 선 리스트를 클릭합니다.

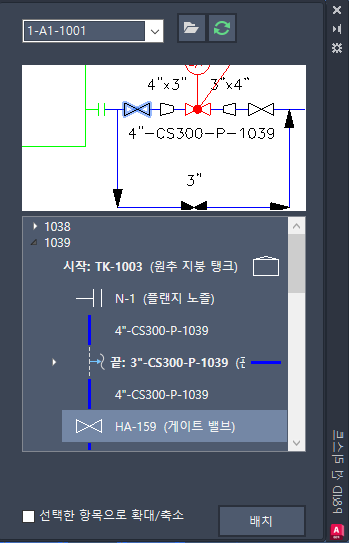

- P&ID 선 리스트 창에서 다음을 수행합니다.
- 드롭다운 리스트에서 선 및 구성요소를 확인할 P&ID 도면을 클릭합니다.
- 트리 뷰에서 파이프 선 그룹을 확장합니다. 항목(예: 게이트 밸브)을 클릭합니다.
- 배치를 클릭합니다.
주: 매핑되지 않은 항목을 배치하면 사용자 부품 대화상자가 표시됩니다. 대화상자의 단계에 따르면 사용자 부품을 작성할 수 있습니다. - 다음 중 하나를 수행합니다.
- 크기 및 사양이 일치하는 경우 5단계로 이동합니다.
- 크기 또는 사양이 일치하지 않으면 크기 및 사양 선택 대화상자에서 다음을 수행합니다.
- 사양 아래에서 사양(예: CS150)을 클릭합니다.
- 크기 아래에서 크기(예: 4”)를 클릭합니다.
- 모든 상황에 대해 선택이 정확하다고 확신하는 경우 [크기]에 대해 선택한 크기 값 항상 대체 확인란을 선택합니다. 사양은 크기와 함께 저장되지 않습니다.
- 원하는 크기를 사용할 수 없는 경우 크기 매핑 편집을 클릭하여 기본 매핑 파일을 편집합니다.
- 선택을 클릭합니다.
- 다음 중 하나를 수행합니다.
- P&ID 객체 클래스가 단일 Plant 3D 클래스에 매핑된 경우 6단계로 이동합니다.
- P&ID 객체 클래스가 여러 Plant 3D 클래스에 매핑된 경우 Plant 3D 클래스 선택 대화상자의 3D 클래스 리스트에서 Plant 3D 클래스를 클릭합니다. 배치를 클릭합니다.
- 도면 영역에서 파이프의 한 점을 클릭하여 인라인 기기의 위치를 지정합니다.
- Enter 키를 누릅니다.
