P&ID 선 리스트를 사용하여 파이프를 라우팅하려면

P&ID 선 리스트는 지정된 P&ID 도면에 표시되는 선 세그먼트 및 관련 구성요소를 제공합니다. 사용 가능한 선 세그먼트를 클릭하여 해당 Plant 3D 요소를 3D 모형에 배치할 수 있습니다.

1. Plant 3D 모형을 엽니다.
2. 리본에서 홈 탭 부품 삽입 패널 P&ID 선 리스트를 클릭합니다.

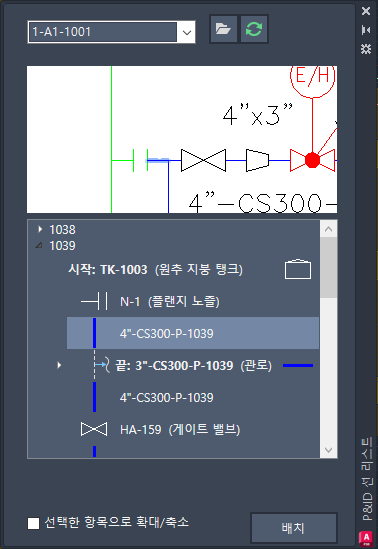

3. P&ID 선 리스트 창에서 다음을 수행합니다.
   • 드롭다운 리스트에서 선 및 구성요소를 확인할 P&ID 도면을 클릭합니다.
   • 트리 뷰에서 파이프 선 그룹을 확장합니다. 선 세그먼트를 클릭합니다.
   • 배치를 클릭합니다.

4. 다음 중 하나를 수행합니다.
   • 크기 및 사양이 일치하는 경우 5단계로 이동합니다.

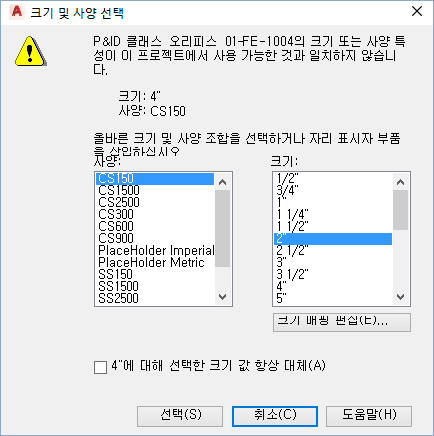

   • 크기 또는 사양이 일치하지 않으면 크기 및 사양 선택 대화상자에서 다음을 수행합니다.
     • 사양 아래에서 사양(예: CS150)을 클릭합니다.
     • 크기 아래에서 크기(예: 4”)를 클릭합니다.
     • 모든 상황에 대해 선택이 정확하다고 확신하는 경우 [크기]에 대해 선택한 크기 값 항상 대체 확인란을 선택합니다. 사양은 크기와 함께 저장되지 않습니다.
     • 선택을 클릭합니다.
       주: 원하는 크기를 사용할 수 없는 경우 대체를 지정하여 나중에 수정할 수 있습니다. 선택이 정확한지 확신할 수 없는 경우에는 [크기]에 대해 선택한 크기 값 항상 대체 확인란을 선택하지 마십시오.

5. 도면 영역에서 파이프의 시작점 위치를 클릭합니다.
6. 파이프의 다음 점을 클릭합니다.
7. 파이프의 추가 점을 계속 클릭합니다.
8. Enter 키를 누릅니다.
