P&ID 선 리스트에서 시작 또는 끝 장비와 노즐을 선택할 수 있습니다. 그런 다음 선택한 구성요소를 모형에 매핑된 Plant 3D 객체로 배치할 수 있습니다.
시작 및 끝 장비와 노즐이 각 선 그룹 아래에 나열됩니다.
- Plant 3D 모형을 엽니다.
- 리본에서 홈 탭
부품 삽입 패널 P&ID 선 리스트를 클릭합니다.

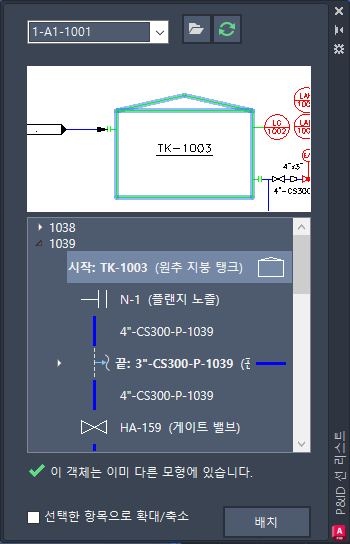

- P&ID 선 리스트 창에서 다음을 수행합니다.
- 드롭다운 리스트에서 선 및 구성요소를 확인할 P&ID 도면을 클릭합니다.
- 트리 뷰에서 파이프 선 그룹을 확장합니다. 장비를 클릭합니다.
- 배치를 클릭합니다.
주: Plant 3D 장비 템플릿에 특정 노즐 태그가 있으면 노즐의 모든 특성 값이 해당 Plant 3D 노즐에 복사됩니다. - P&ID 장비를 배치한 후 다음을 수행합니다.
- 트리 뷰에서 노즐을 클릭합니다.
- 배치를 클릭합니다.
