해당 Plant 3D 정보에서 P&ID 객체 크기(또는 사양) 정보를 찾을 수 없는 경우 이 정보를 제공할 수 있습니다. 예를 들어, P&ID 밸브에서 Plant 3D 밸브에 대해 존재하지 않는 크기를 지정한 경우 올바른 크기를 제공하라는 프롬프트가 표시됩니다. 예를 들어, 4"를 지정한 경우 해당 크기를 일치하는 항목으로 저장할 수 있습니다.
기본 매핑 파일을 편집하여 크기를 수정하거나 추가할 수 있습니다. 크기 매핑에 대한 질문은 시스템 관리자에게 문의하십시오.
- Plant 3D 모형을 엽니다.
- 다음 중 하나를 수행합니다.
- 객체를 배치하려고 한 경우 크기 및 사양 선택 대화상자가 표시되면 크기 매핑 편집을 클릭합니다.
- 크기 매핑을 편집하려는 경우 크기 및 사양 선택 대화상자가 표시되지 않으면 명령 프롬프트에서 plantpidsizemapping을 입력합니다.

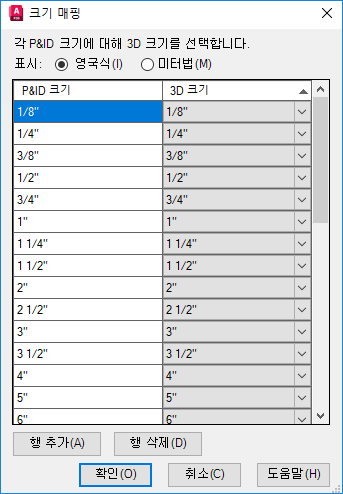

- 크기 매핑 대화상자에서 다음을 수행합니다.
- 필요에 따라 영국식 또는 미터법을 클릭합니다.
- P&ID 크기 열에서 크기(예: 3/8”)를 클릭합니다.
- 3D 크기 열의 드롭다운 리스트에서 적절한 일치 크기(예: 3/8”)를 클릭합니다.
- 필요에 따라 크기 매핑을 계속합니다.
- 새 매핑을 추가하려면 행 추가를 클릭합니다.
- 확인을 클릭합니다.
