Пользовательские Библиотеки компонентов

Используйте редактор Библиотеки компонентов для построения пользовательских библиотек, а также для внесения изменений или дополнений в стандартное содержимое, поставляемое вместе с Autodesk Inventor. Можно создать, скопировать или удалить категории, отредактировать свойства категорий, опубликовать, скопировать, изменить или удалить семейства, а также переместить компоненты из одной библиотеки для чтения и записи в другую.

Библиотеки Autodesk Inventor, предоставленные по умолчанию, доступны только для чтения и не могут быть изменены. Чтобы отредактировать данные в Библиотеке компонентов, создайте библиотеку для чтения и записи, в которой будут храниться измененные компоненты.

В однопользовательской версии можно создавать библиотеки для чтения и записи с помощью диалогового окна "Настроить библиотеки".

Если библиотеки компонентов хранятся на сервере хранилища Autodesk, создайте библиотеку для чтения и записи с помощью Autodesk Server Console. Затем добавьте новую библиотеку в текущий проект через диалоговое окно "Настроить библиотеки". Чтобы выполнять какие-либо задания редактирования, необходимо иметь права редактора и выполнить вход на сервер.

Обзор рабочего процесса: создание пользовательской библиотеки

1. Создайте пользовательскую библиотеку для чтения и записи и добавьте ее в текущую конфигурацию.
2. Добавьте компоненты в пользовательскую библиотеку:
   • Чтобы скопировать данные семейства или категории в пользовательскую библиотеку, используйте команду "Копировать в".
   • Для копирования семейств в пользовательскую библиотеку, используйте команду "Сохранить копию как".
   • Переместите компоненты в пользовательскую библиотеку.
   • Создайте категории и опубликуйте в них семейства.
3. Измените компоненты в пользовательской библиотеке:
   • Добавьте или измените свойства семейства или категории.
   • Отредактируйте данные семейства в таблицах семейства.
   • Добавьте или удалите материалы из библиотеки.

Копирование семейств в библиотеки для чтения и записи

Чтобы внести изменения в семейство деталей или конструктивных элементов, содержащихся в библиотеке со статусом "только для чтения", скопируйте данное семейство в библиотеку с доступом для чтения/записи. В редакторе Библиотеки компонентов доступно две команды для копирования компонентов в библиотеку для чтения и записи.

• Копировать в: копирование данных семейств. Физическая копия родительского семейства в библиотеке чтения/записи не создается. Родительское семейство помечается как редактируемое в представлении "Объединенный вид" и в представлении библиотеки чтения/записи, в которую оно скопировано. Скопированный пакет данных изменяется, когда изменяются родительские данные. Все пользовательские изменения, внесенные в таблицу и свойства семейств, сохраняются в библиотеке чтения/записи и могут быть перенесены в новую версию Inventor.

• Сохранить копию со ссылкой на родительское семейство/Сохранить копию без ссылки на родительское семейство: создание физической копии родительского семейства в пользовательской библиотеке. В представлении "Объединенный вид" скопированное семейство отображается отдельно от родительского. В представлении библиотеки чтения/записи отображается только скопированное семейство. Свойства и таблицу скопированного семейства можно редактировать. Связь между родительскими и скопированными семействами позволяет выполнять синхронизацию скопированных семейств с родительскими.

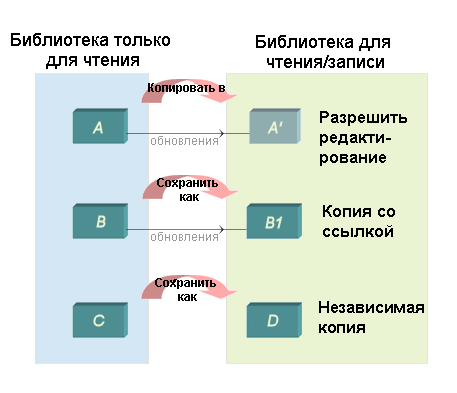

Следующая схема отображает обзор копирования в библиотеки чтения/записи.

Ссылка на родительское семейство

Ссылка на родительское семейство работает только после редактирования родительского семейства и синхронизации библиотеки, содержащей скопированное семейство, с помощью инструмента обновления. Если связь между родительским и скопированным семейством является активной, то инструмент обновления передает изменения из родительского семейства в скопированное (зависимое) семейство. В случае, если одни и те же данные редактируются в родительском и скопированном семействе, все изменения будут сохраняться в библиотеке для чтения и записи.

Семейство со связью демонстрирует такое же поведение, как независимое семейство, за следующим исключением:

• Отображение параметров не может быть изменено для семейства со ссылкой.
• Если вносится изменение в файл шаблона, пользовательский файл шаблона будет перезаписан обновленным семейством.

Команда "Копировать в семейства" всегда создает связь с родительскими семействами. Команда "Сохранить копию как семейства" может создавать семейства как с сохранением связей, так и без них.

Подавите связь, чтобы отложить синхронизацию скопированного семейства. Скопированные семейства с подавленными связями пропускаются при синхронизации с помощью инструмента обновления. Используйте команду "Восстановить", чтобы активировать подавленную связь. Для библиотеки, содержащей соответствующее скопированное семейство, устанавливается статус "Требуется синхронизация", и семейство может быть синхронизировано.

Используйте команду "Разорвать связь", чтобы удалить связь между родительским семейством и семейством, созданным с помощью команды "Сохранить копию как". Семейство станет независимым. Разорванная связь не может быть восстановлена.

Параметры пользовательских семейств

Параметры пользовательских семейств используются для изменения элемента семейства при вставке детали. В таблице семейств могут быть представлены следующие типы пользовательских параметров: диапазон числовых значений, последовательность числовых значений или логические значения.

При размещении элемента пользовательского семейства в диалоговое окно "Семейство" вводятся значения пользовательских параметров. Эти значения должны соответствовать определению параметра. Например, числовые параметры должны соответствовать заданному интервалу или их следует включить в предварительно определенную последовательность значений. Логические значения (0 или 1) выбираются из списка.

Примеры стандартных деталей, содержащих пользовательские параметры

• Пользовательский параметр числового диапазона задает длину конструкционного профиля.



• Логический пользовательский столбец определяет видимость или подавление элемента.



  Примечание. Если выполняется публикация параметрической детали со столбцом пользовательских логических значений типа «Подавление/Расчет», то логические значения в Библиотеке компонентов преобразуются в значения 1 и 0. Если требуется подавить элемент, то в диалоговом окне "Семейство" для пользовательского логического параметра выберите значение 1.

Взаимосвязь изменений в библиотеке со вставленными компонентами из Библиотеки компонентов

При редактировании Библиотеки компонентов стандартные компоненты, вставленные в сборку с учетом данных измененных семейств, могут стать неактуальными. Для синхронизации вставленных компонентов с Библиотекой компонентов можно использовать команду "Обновить стандартные компоненты".

Следующие изменения могут стать причиной неактуальности вставленных компонентов из Библиотеки компонентов.

• Изменения в таблице семейства, которая сопоставлена параметрам шаблона детали или свойствам Inventor (включая изменения значений, выражений столбцов, а также сопоставления).
• Изменения в свойствах семейства, которые сопоставлены параметрам шаблона детали или свойствам Inventor (включая изменения значений, шаблона семейства, а также сопоставления).
• Замена шаблона семейства.

Следующие изменения не затрагивают вставленные компоненты из Библиотеки компонентов.

• При изменении в именах семейств эти имена не сопоставляются выводимым именам семейств.
• Изменения миниатюр семейства.
• Изменения в соответствиях для параметров категории.
• При копировании семейства в пользовательскую библиотеку с помощью команды "Копировать в".
• При переносе семейства без синхронизации с помощью инструмента обновления.
• Изменения в столбцах семейства, которые не сопоставлены параметрам шаблона или свойству Inventor. Кроме этого, измененные данные не используются в каких-либо выражениях для столбца, привязанных к параметру шаблона или параметрическому свойству.
