选择要排料的类型：各个项目

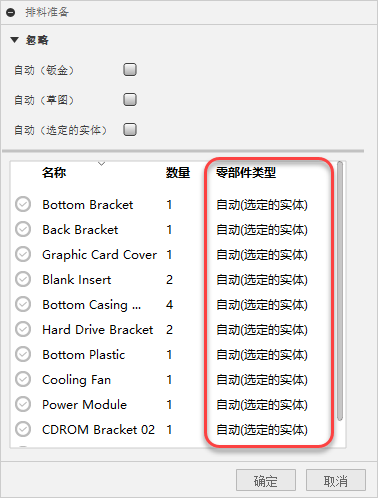

控制如何处理设计中的各个项目以进行排料。在“排料准备”对话框的“零部件类型”列内执行此操作。这些设置将替代对话框顶部的设计级别设置。

1. 单击“设计”>“工具”>“排料”>“排料准备”以打开“排料准备”对话框。

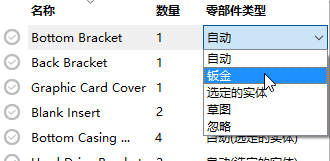

2. 对于列表中的任何项目，在“零部件类型”列内单击以打开下拉菜单。

3. 使用下拉菜单以指定希望 Fusion 处理要排料的对象的方式。



   • 自动：Fusion 确定此对象的类型并确定将其视为可排料项目的最佳方式；例如，如果对象为钣金，Fusion 会检测到此情况并查找要排料的展开模式。

   • 钣金：Fusion 会检查要用于排料的展开模式。

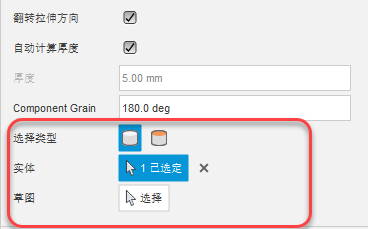

   • 选择的实体：Fusion 将使用对话框下部提供的控件对您选择的此对象的零件排料。



     您还可以在“零部件源”对话框中手动设置零件的允许旋转值。

   • 草图：Fusion 确定对象的最大面，并将其用于排料。它还使用零件的厚度来确定要使用的适当封装。

   • 忽略：Fusion 在排料时忽略此零件。

4. 单击“确定”并保存设计。

有关更多详细信息和示例，请参见“排料准备参考”主题。
