漫游：创建设计

设计是在 Fusion 中创建的二维或三维内容，用于传达您要创建的创意、零件或产品。本主题提供了使用某些建模工具、浏览器、时间轴和工作空间创建设计的基本步骤。

要求

开始之前：

• 您需要具有团队成员（或更高）的角色才能创建和保存设计。执行这些步骤时，如果您发现无法保存设计，请联系中心管理员或邀请您加入中心的人员。

• 需要将默认建模方向设置为 Y 轴向上。

  1. 在 Fusion 右上角的应用程序栏中，单击您的配置文件图标。
  2. 选择“首选项”>“常规”。
  3. 将“默认建模方向”设置为“Y 轴向上”。

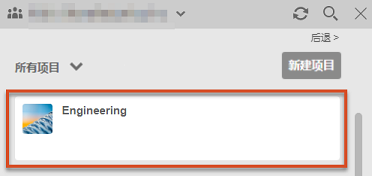

设置激活项目

1. 打开“数据面板”（如果尚未打开）。

2. 在“数据面板”中单击“主页” 以显示项目列表。

3. 双击您是其成员的项目，并可以向该项目添加内容以激活它。

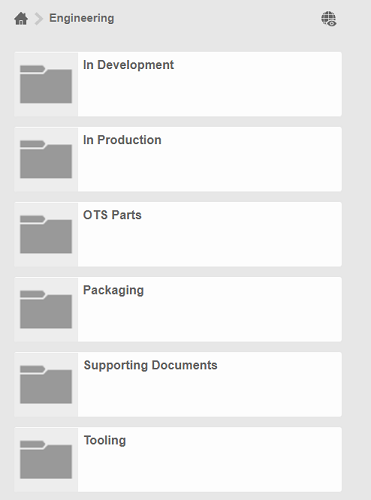

   项目将打开，并显示您有权访问的所有设计和文件夹。



创建和保存设计

1. 在应用程序栏中，单击“文件” >“新建...”。

   此时会显示“您要创建什么？”对话框。

2. 在对话框中，选择设计类型并指定相关详细信息：

   • 零件：创建一个设计，在该设计中可以为要制造或在部件中使用的单个零部件建模。
     • 选择零件类型：
       • 标准：为草图和实体等设计元素创建标准容器。
       • 钣金：创建受钣金规则约束且可用于创建展开模式的零部件。
   • 部件：创建一个设计，在该设计中可以创建或插入其他设计作为外部零部件，然后定义它们之间的关系以创建部件。
   • 混合设计：创建一个灵活的设计，在该设计中可以创建内部零部件并为其建模，插入其他设计作为外部零部件，然后定义它们之间的关系。

3. 单击“新建”。

   系统会创建设计并在 Fusion 中打开。

4. 单击“保存” 以保存设计。

   此时将打开“保存”对话框。

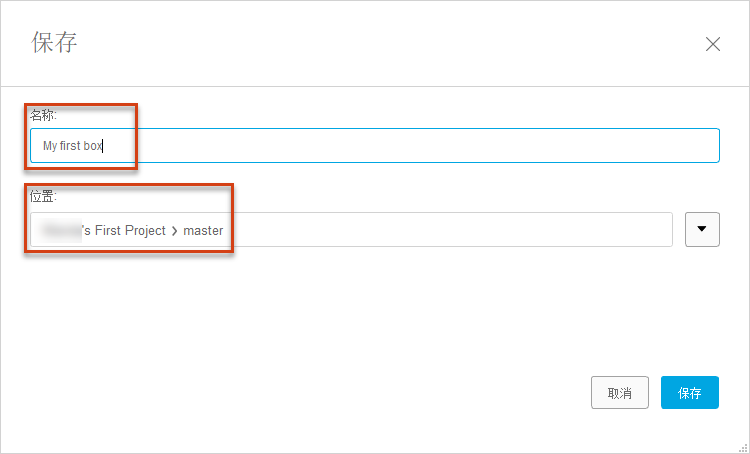

5. 在“保存”对话框的“名称”文本字段中输入 My first box。

6. 如果您在启用了协作编辑功能的中心内工作，在“零件代号”下，选择一种零件代号类型。

   • 共享的零件代号：将此设计添加到一个或多个零部件当前正在使用的零件代号。请参见：共享的零件代号。
   • 新零件代号：为您的设计生成唯一的零件代号。

7. 将“位置”设置为您所属的并可以向其添加内容的项目。

   注意：如果没有激活的项目，请立即选择一个保存位置。

8. 单击“保存”。

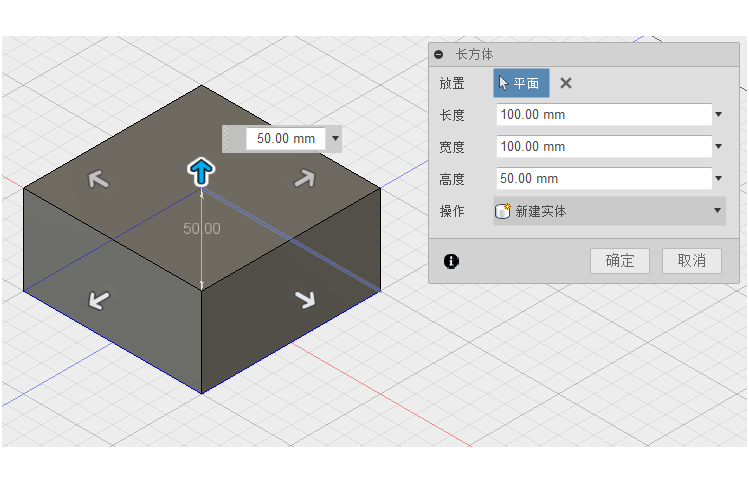

创建长方体

1. 从工具栏中，展开“创建”菜单，然后选择“长方体”。

2. 选择沿画布底部的 XZ 平面。

3. 单击两个点来定义长方体的长度和宽度。

4. 在“长方体”对话框中，输入以下值：

   • 长度：100 毫米
   • 宽度：100 毫米
   • 高度：50 毫米

5. 单击“确定”。

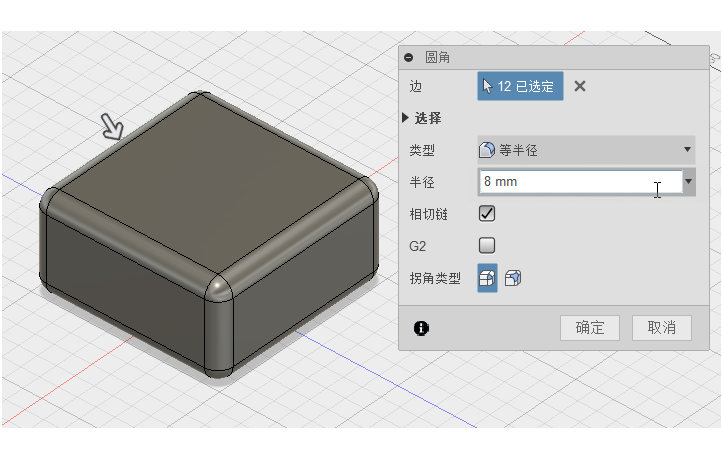

对长方体的边倒圆角

1. 在画布的空白区域中单击鼠标右键，然后从标记菜单中选择“推拉”。

2. 在画布上单击并拖动以选择整个长方体。

3. 在“半径”中输入 8 毫米。

4. 单击“确定”。

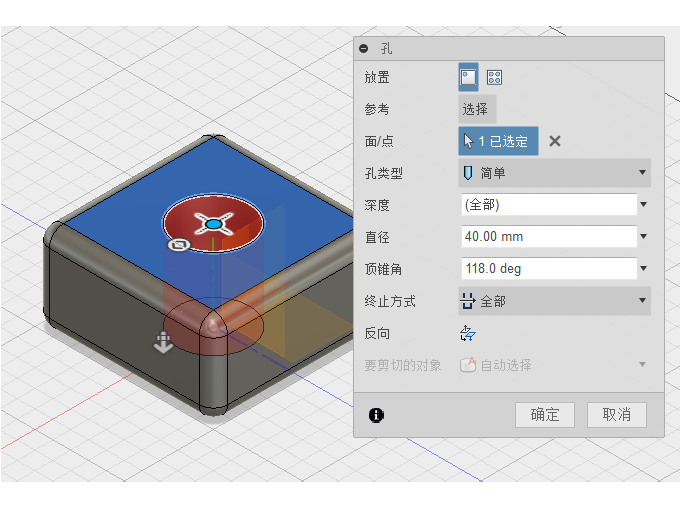

向长方体添加孔

1. 从工具栏中，展开“创建”菜单，然后选择“孔”。

2. 选择长方体的顶面。

3. 将孔的中心拖动到长方体的中心。

4. 将“直径”的值设置为 40 毫米。

5. 将“范围”更改为“全部”。

6. 单击“确定”。



关闭并重新打开设计

1. 单击“保存”。

2. 在“保存”对话框中，单击“确定”。

3. 单击选项卡上“My first box”对应的关闭 X。



   设计将关闭，并且程序将显示一个空的设计。

4. 在“数据面板”中，双击“My first box”，或在“My first box”上单击鼠标右键，然后选择“打开”。

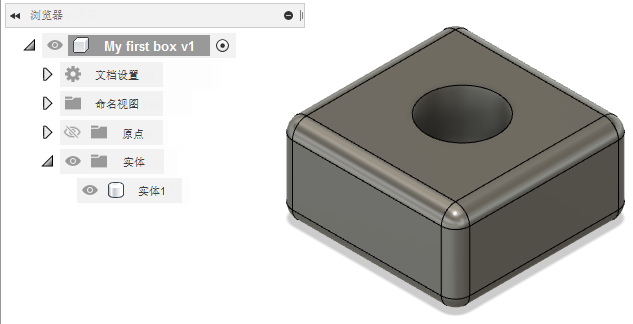

使用浏览器

1. 单击“原点”文件夹旁边的“隐藏”图标 以显示基准平面。

2. 再次单击“可见”图标 以关闭基准平面。

3. 单击“实体”文件夹旁边的 以展开该文件夹，并显示设计中所有实体的列表。

   在此设计中有一个实体，即您刚才创建的长方体。



使用时间轴

1. 单击“播放” 以重放设计中的操作。
2. 在“时间轴”中，在圆角操作 上单击鼠标右键，然后选择“编辑特征”。
3. 将“半径”更改为 5 毫米，然后单击“确定”。

更改工作空间

1. 在“工具栏”中，单击“工作空间”菜单工作空间，然后选择“渲染”以切换到“渲染”工作空间。

   画布外观将更改，且“时间轴”将替换为“渲染作品库”。使用此工作空间可以生成设计的逼真图像。

2. 在 ViewCube 上，单击“顶”平面。

3. 在工具栏中，单击“渲染”。

4. 在“渲染设置”对话框中，将设置保留为其默认设置，然后单击“渲染”。

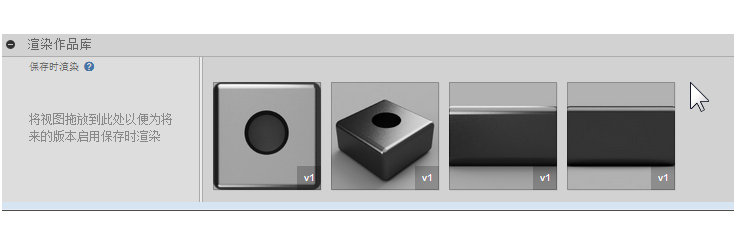

5. 等待“渲染作品库”显示您的云渲染缩略图。请注意正在处理的渲染的进度。

6. 对所选的几个不同方向重复上述步骤。



7. 处理完渲染后，单击缩略图以在“渲染作品库”对话框中显示完整图像。

8. 关闭“渲染作品库”对话框。

9. 返回到“设计”工作空间。

创建工程图

1. 在“浏览器”中，在“My first box”上单击鼠标右键，然后选择“创建工程图”。

2. 选择“自动”，然后单击“确定”。

   系统将显示通知指明正在创建工程图。在“数据面板”底部监视其进度。

3. 在显示工程图已准备就绪的通知中，单击“打开工程图”。

在 Fusion Web 客户端 中打开设计

1. 在“数据面板”中，单击“My first box”的版本图标。

2. 在信息面板中，单击“在 Web 上查看详细信息”。

   设计将在 Fusion Web 客户端 中打开。

接下来做什么？

在本帮助中，提供了一些教程来指导您完成核心 Fusion 功能和工作流。其中许多教程都使用“数据面板”的“样例”部分中的样例数据。

要进一步进行设计练习，请参见部件教程。
