修改桥梁属性的步骤

选定桥梁的大部分属性可在堆栈中进行编辑。

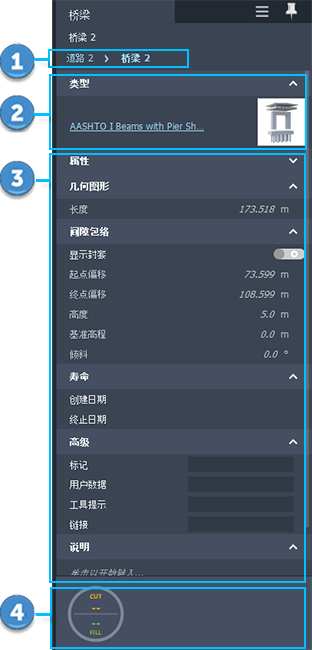

选择桥梁。选定桥梁的属性将显示在“堆栈”中。

提示：最佳做法是倾斜您的视图，直到您可以看到桥梁大梁为止，然后单击某一大梁。这将选择桥梁。

注意：也可以在“堆栈”中修改桥梁组件的属性，例如桥面、大梁、大梁组、桥墩、桥墩基础和桥台。请参见选择桥梁组件的步骤。

1. 桥梁名称：单击要在模型的桥梁之间切换的当前桥梁名称。

2. 类型：单击蓝色超链接桥梁类型名称以更改桥梁样板。

   根据组件道路部件的配置方式，来设定组件道路内桥梁路面的样式。参数化桥面将自动调整其宽度以匹配其上方的不同道路宽度。

3. 堆栈部分：

   属性：

   • 更改桥梁设计标准。
   • 修改桥墩数量。

   支座

   • 修改支座的高度、间距、偏移、座板和底板属性，并指定是否使用圆支座。

   间隙包络

   • 修改间隙
   • 选中“显示封套”，显示模型中的间隙封套并使堆栈中的间隙属性可编辑。必须显示封套，才能修改桥梁间隙。
   • 注意：在您修改间隙属性后，在桥梁上单击鼠标右键，然后选择“更新垂直轮廓”。这将向选定的桥梁应用间隙属性。

   寿命

   • 如果想要使用模型时间，请添加创建和终止日期值。

   说明

   • 添加有关该桥梁的说明。

   几何图形

   • 通过更改起点和终点桩号的位置，即可在画布内修改桥梁长度。
   • 将组件插入到组件道路部件，以便更改桥面宽度。
   • 在“编辑”模式中修改桥面厚度。
   • 修改桥面属性和设置连续性。
   • 对于超高组件道路中的桥梁，还可以检查和修改桥面横截面。

   高级

   • 将数据源特性映射到选定的桥梁，同时添加链接或工具提示。请参见关于创建链接、工具提示和水印。

4. 显示组件道路的土方量工具。
