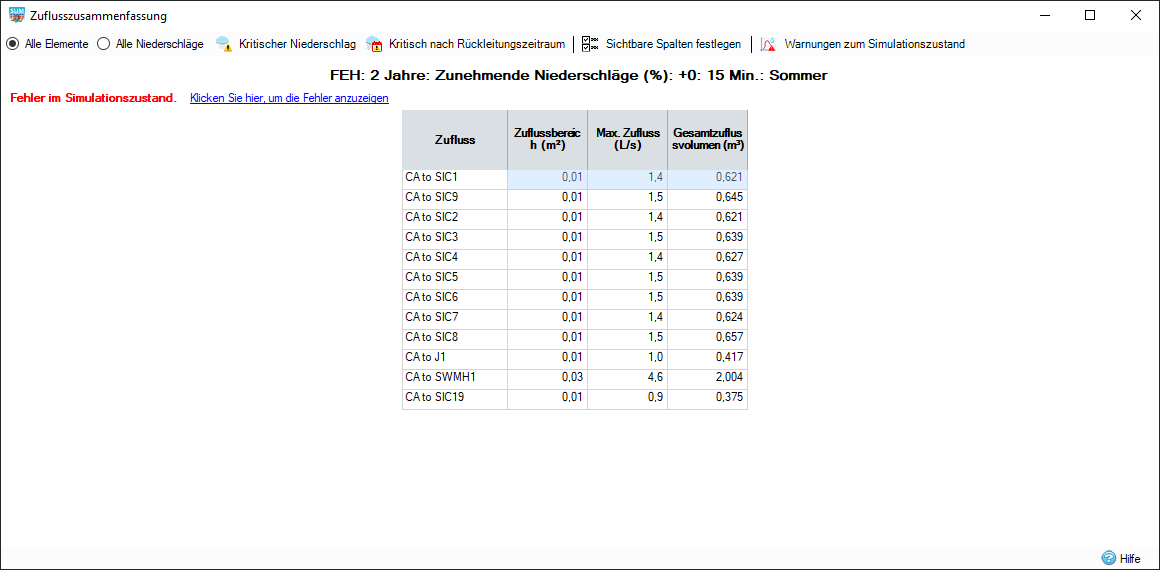

Die Ergebnisse der Zuflusszusammenfassung zeigen eine Zusammenfassung der Leistung der einzelnen Zuflüsse in der aktuellen Phase.
Filtern der Ergebnisse
Für Phasen, die nur Basisvolumenstrom- oder Eingabe-Ganglinien enthalten, sind keine Filteroptionen verfügbar.
Wenn das Optionsfeld Alle Elemente ausgewählt ist, zeigt die Zusammenfassung die maximalen ein- und ausgehenden Volumenstrommengen sowie Details zu den Volumen für jeden Zufluss in der Phase für den aktuellen Niederschlag/das aktuelle Ereignis an, wie in der Niederschlagsauswahl in der Statusleiste hervorgehoben. Die Dropdown-Liste Filter auswählen filtert die Ergebnisse, sodass alle Elemente oder ausgewählte Fließwege angezeigt werden.
Wenn das Optionsfeld Alle Niederschläge ausgewählt ist, zeigt die Zusammenfassung die maximalen Volumenstrommengen in die und aus den Zuflüssen an, die in der Dropdown-Liste Element auswählen ausgewählt wurden, sowie Details zu den Volumen für jeden einzelnen Niederschlag. Dies ist besonders nützlich, wenn ein Niederschlag mit mehreren Niederschlagsereignissen in den Analysekriterien ausgewählt wurde.
Kritischer Niederschlag
Wenn Sie auf diese Option klicken, zeigt der Schalter Kritischer Niederschlag den kritischen Niederschlag wie folgt an:
- Wenn das Optionsfeld Alle Elemente ausgewählt ist, werden der kritische Niederschlag und die entsprechenden Ergebnisse anstelle des ausgewählten Niederschlags für jeden Zufluss angezeigt.
- Wenn das Optionsfeld Alle Niederschläge ausgewählt ist, wird die Zeile mit dem kritischen Niederschlag für den aktuell ausgewählten Zufluss orange hervorgehoben. Bei zwei oder mehr kritischen Niederschlägen wird nur der erste hervorgehoben.
Der kritische Niederschlag für einen Zufluss ist definiert als der Niederschlag mit dem größten Ergebnis für Max. Zufluss.
Für ARR 19-Niederschlag wird die Eigenschaft Max. Zufluss verwendet, um zu bestimmen, welches der zehn für einen Satz von AEP/zunehmenden Niederschlägen/Niederschlagsdauern ausgeführten Temporalmuster den Wert aufweist, der als erstes Temporalmuster über dem Mittelwert (Durchschnitt) der zehn Ergebnisse für die angegebene Eigenschaft liegt.
Die folgende Tabelle zeigt beispielsweise die Werte für Max. Zufluss für das angegebene Temporalmuster.
| Temporalmuster | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Max. durchschnittliche Tiefe | 5.5 | 6.2 | 3.1 | 4.5 | 2.6 | 1.5 | 4.87 | 3.65 | 1.56 | 5.56 |
Mittelwert = (5.5 + 6.2 + 3.1 + 4.5 + 2.6 + 1.5 + 4.87 + 3.65 + 1.56 + 5.56) / 10 = 3.904
Das erste Temporalmuster über dem Mittelwert ist das Temporalmuster 4 (4.5), das dann für die Vergleiche Kritischer Niederschlag und Kritisch nach Wiederkehrperiode verwendet wird.
Kritisch nach Wiederkehrperiode
Wenn Sie auf diese Option klicken, zeigt der Schalter Kritisch nach Wiederkehrperiode den kritischen Niederschlag für die Gruppierung Wiederkehrperiode/Zunehmende Niederschläge im Hinblick auf den aktuell ausgewählten Niederschlag an.
Die Gruppierungen für Wiederkehrperiode/zunehmende Niederschläge sehen für die jeweiligen Niederschlagssätze wie folgt aus:
FEH/FSR/Chinesischer Entwurf: Gruppiert nach Wiederkehrperiode und Zunehmende Niederschläge für den aktuellen Niederschlag; Beispiel: Wenn der aktuelle Niederschlag FEH, 5 Jahre, +30 %, 120 Min., Winter lautet, wird der kritische Niederschlag aus allen Ergebnissen für die Niederschlagsdauer (FEH, 5 Jahre, +30 %) ermittelt.
ARR: Gruppiert nach AEP und Zunehmende Niederschläge für den aktuellen Niederschlag; Beispiel: Wenn der aktuelle Niederschlag ARR, 50 %, +30 %, 120 Min. lautet, wird der kritische Niederschlag aus allen Ergebnissen für die Niederschlagsdauer (ARR, 50 %, +30 %) ermittelt.
Desbordes/Bekannt/Benutzerdefiniert: Gruppiert nach Zunehmende Niederschläge für den aktuellen Niederschlag. Beispiel: Wenn der aktuelle Niederschlag Desbordes, 5 Jahre, +10 %, 15 Min. lautet, wird der kritische Niederschlag aus allen Ergebnissen für die Niederschlagsdauer (Desbordes, +10 %) ermittelt.
SCS: Keine Gruppierung; alle SCS-Ergebnisse werden berücksichtigt.
- Wenn das Optionsfeld Alle Elemente ausgewählt ist, werden der kritische Niederschlag und die entsprechenden Ergebnisse anstelle des ausgewählten Niederschlags für jeden Zufluss angezeigt.
- Wenn das Optionsfeld Alle Niederschläge ausgewählt ist, wird die Zeile mit dem kritischen Niederschlag für den aktuell ausgewählten Zufluss orange hervorgehoben. Bei zwei oder mehr kritischen Niederschlägen wird nur der erste hervorgehoben.
Der kritische Niederschlag für einen Zufluss ist definiert als der Niederschlag mit dem größten Ergebnis für Max. Zufluss.
Tabellenvoreinstellungen
Felder lassen sich über das Formular für Tabellenvoreinstellungen aktivieren oder deaktivieren, das über den Werkzeugkasten oben im Formular abrufbar ist. Der vollständige Satz an verfügbaren Spalten wird angezeigt, und Sie können die einzelnen Spalten mithilfe der Kontrollkästchen aktivieren oder deaktivieren. Diese Einstellungen werden zwischen Sitzungen gespeichert.
Simulationszustand
Wenn die Analyseergebnisse Probleme beim aktuellen Niederschlag (oder bei einem der Niederschläge, falls kritische/alle Niederschläge angezeigt werden) enthalten, wird oben im Formular eine Meldung angezeigt. Weitere Informationen finden Sie im Abschnitt Simulationszustand.
Darüber hinaus kann auf den Hyperlink für die Simulationszustandswarnung geklickt werden, um die Simulationszustandswarnungen für die aktuelle Phase anzuzeigen.
Ergebnisse
Zufluss: Name des Zuflusselements.
Zuflussbereich: Zuflussbereich für das ausgewählte oder angezeigte Niederschlagsereignis; bei Ganglinien und Basisvolumenstrom leer gelassen.
Max. Zufluss: Maximaler Zufluss, der für das ausgewählte oder angezeigte Niederschlagsereignis erreicht wird.
Gesamtzuflussvolumen: Gesamtvolumen, das durch den Zufluss für das ausgewählte oder angezeigte Niederschlagsereignis generiert wurde.
