So ändern Sie Brückenattribute

Die meisten Attribute für eine ausgewählte Brücke sind im Stapel bearbeitbar.

Wählen Sie die Brücke. Attribute der ausgewählten Brücke werden im Stapel angezeigt.

Tipp: Es hat sich bewährt, die Ansicht zu neigen, bis Sie die Träger der Brücke sehen können, und dann auf einen Träger zu klicken. Dadurch wird die Brücke ausgewählt.

Anmerkung: Sie können auch Attribute für Brückenkomponenten wie Brückentafel, Träger, Trägergruppen, Pfeiler, Pfeilerfundamente und Widerlager im Stapel ändern. Weitere Informationen finden Sie unter So wählen Sie Brückenkomponenten.

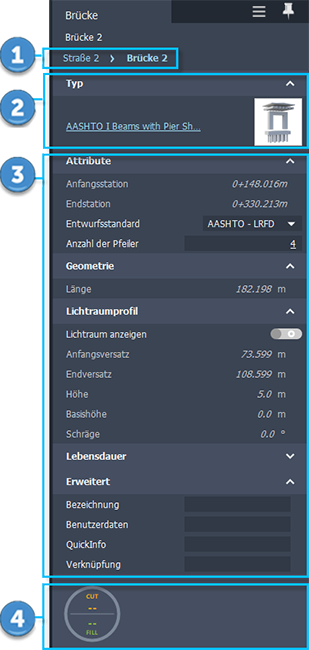

1. Brückenname: Klicken Sie auf den aktuellen Brückennamen, um zwischen den Brücken im Modell zu wechseln.

2. Typ: Klicken Sie auf den blauen, verknüpften Brückentypnamen, um die Brückenvorlage zu ändern.

   Der Stil von Straßenoberflächen für Brücken in Komponentenstraßen wird abhängig von der Konfiguration der Komponentenstraßenkonstruktion konfiguriert. Die parametrische Tafel passt ihre Breite automatisch der variierenden Breite der darüber liegenden Straße an.

3. Stapelabschnitte:

   Attribute:

   • Ändern Sie den Brückenentwurfsstandard.
   • Ändern Sie die Anzahl der Pfeiler.

   Lager

   • Ändern Sie Lagerattribute für Höhe, Abstand, Versatz, untere Lagerplatte, obere Lagerplatte, und geben Sie an, ob runde Lager verwendet werden sollen.

   Lichtraumprofil

   • Ändern des Lichtraums
   • Schalten Sie die Option Lichtraum anzeigen um, um den Lichtraum im Modell anzuzeigen und Lichtraumattribute als bearbeitbar im Stapel festzulegen. Sie müssen den Lichtraum anzeigen, um den Lichtraum der Brücke ändern zu können.
   • Anmerkung: Nachdem Sie die Lichtraumattribute geändert haben, klicken Sie mit der rechten Maustaste auf die Brücke und wählen Vertikalen Längsschnitt aktualisieren. Dadurch werden die Lichtraumattribute auf die ausgewählte Brücke angewendet.

   Lebensdauer

   • Fügen Sie Werte für Erstellungs- und Abschlussdatum hinzu, wenn Sie die Modellzeit verwenden möchten.

   Beschreibung

   • Fügen Sie eine Beschreibung der Brücke hinzu.

   Geometrie

   • Ändern Sie die Brückenlänge im Ansichtsbereich durch Ändern der Anfangs- und Endstationpositionen.
   • Fügen Sie Komponenten in eine Komponentenstraßenkonstruktion ein, um die Tafelbreite zu ändern.
   • Ändern Sie die Tafelstärke im Bearbeitungsmodus.
   • Ändern Sie die Tafelattribute, und legen Sie die Kontinuität fest.
   • Für Brücken in Komponentenstraßen mit Querneigung können Sie auch die Tafelquerschnitte prüfen und ändern.

   Erweitert

   • Ordnen Sie Datenquelleneigenschaften zur ausgewählten Brücke zu, und fügen Sie eine Verknüpfung oder QuickInfo hinzu. Weitere Informationen finden Sie unter Informationen zum Erstellen von Verknüpfungen, QuickInfos und Wasserzeichen.

4. Zeigt die Werkzeuge für Erdarbeiten-Mengen für Komponentenstraßen an.
