Referencia de configuración

Los parámetros de configuración comunes para el tipo de operación de mecanizado, la orientación y el origen del modelo, la selección de la instalación, las especificaciones del material y el procesamiento posterior se configuran en el cuadro de diálogo de operación Configuración.

Fabricación > Configuración > Nueva configuración

Una configuración define lo que se desea mecanizar y cómo. Es lo primero que se crea en el espacio de trabajo Fabricación y se utiliza para contener operaciones de fabricación.

En general, para la fabricación sustractiva, al crear una configuración, se especifica lo siguiente:

• Tipo de máquina y operación que se desea utilizar
• Modelo que representa la pieza que se va a mecanizar
• Orientación y ubicación de origen del sistema de coordenadas de trabajo
• Material para definir el tamaño y las dimensiones de la pieza de trabajo
• Selección de posprocesador.

Parámetros de la ficha Configuración

Máquina

La opción Seleccionar abre la Biblioteca de máquinas, donde se puede seleccionar una máquina. Al seleccionar una máquina, se selecciona automáticamente el Tipo de operación.

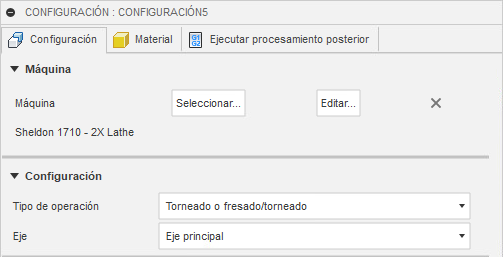

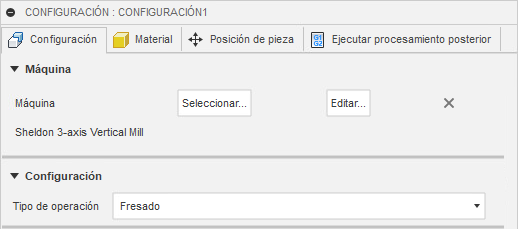

Máquina de fresado seleccionada. El tipo de operación es Fresado	Máquina de torneado seleccionada. El tipo de operación es Torneado o Fresado/Torneado

Tipo de operación

El Tipo de operación determina qué rutas de herramienta estarán disponibles. Si no selecciona una máquina de la Biblioteca de máquinas, puede seleccionar el Tipo de operación manualmente.

Fresado Fresas de 2 a 5 ejes	Torneado o fresado/torneado Tornos de 2 a 5 ejes	Corte Plasma, chorro de agua o láser	Aditiva Impresión en 3D

Tipo de operación: torneado o fresado/torneado

Torneado o fresado/torneado es para tornos estándar de 2 ejes, para tornos con configuraciones de fresado/torneado y herramientas activas. Esto incluye la configuración de los tornos de varios ejes.

Eje

Para máquinas con varios ejes. Especifica qué eje se está programando en esta Configuración.

• Eje principal
• Eje secundario

Configuración de coordenadas de trabajo (SCT)

El SCT permite definir el plano XY de trabajo y la orientación del eje Z. El proceso de mecanizado determina la orientación de la pieza, la dirección de los ejes y la posición cero de la pieza. Seleccione el proceso siguiente para obtener más información.

Fresado Fresas de 2 a 5 ejes	Torneado o fresado/torneado Tornos de 2 a 5 ejes	Corte Plasma, chorro de agua o láser	Aditiva Impresión en 3D

Para obtener más información, vea el vídeo Configurar un proyecto colaborativo para un diseño distribuido
