Ver los resultados de un estudio de simulación de procesos

Después de resolver el estudio de simulación de procesos, vea y analice los resultados simulados.

1. Si el entorno contextual Resultados no está abierto:

   1. En el Navegador, asegúrese de que el estudio de simulación de procesos cuyos resultados desea ver esté activo.

   2. En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Aditiva > Simulación de procesos > Vista de resultados .

      Se abre el entorno contextual Resultados y se muestra la malla de la pieza coloreada según el tipo de resultados activo.

2. En el lienzo, junto a la leyenda de color, seleccione el tipo de resultados que desea ver:



3. Si está visualizando Desplazamiento, Tipo de estructura, Riesgos de recubrimiento local o Temperatura entre capas, utilice los controles de la parte inferior del lienzo para reproducir la simulación.



4. Si está visualizando Desplazamiento o Temperatura entre capas, introduzca un Factor de escala entre 0 y 100 para la deformación visual.



   El valor por defecto de 1 muestra la deformación esperada; un valor de 0 elimina toda la deformación; un valor mayor que 1 muestra la deformación exagerada.

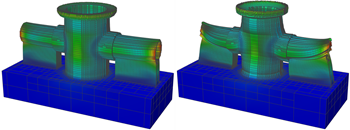

   Deformación exagerada con un factor de escala de 10 (izquierda) y 50 (derecha).

   Sugerencia: Cambie la Magnitud para mostrar solo el componente X, Y o Z del desplazamiento. Cambie entre Local y Global para modificar el rango de la leyenda de color.

5. Pasos opcionales:

   • Para alternar entre visualizar y no visualizar las aristas de los elementos de malla en los resultados simulados, haga clic en Editar > Activar/desactivar aristas de elemento .

   • Para alternar entre visualizar y no visualizar las ubicaciones mínima y máxima del resultado seleccionado actualmente, haga clic en Editar > Activar/desactivar sondas mínimas/máximas .

   • Para abrir la ubicación de la carpeta en la que se almacenan los archivos de resultados del estudio de simulación de procesos, haga clic en Editar > Abrir carpeta de resultados .

   • Para añadir un cuerpo de malla al modelo de fabricación que compense automáticamente el desplazamiento previsto por el estudio de simulación de procesos, haga clic en Editar > Crear cuerpo de malla compensado .

   • Para exportar un archivo STL que compense automáticamente el desplazamiento predicho por el estudio de simulación de procesos, haga clic en Acciones > Exportar STL compensado .

   • Para exportar un archivo STL de la pieza deformada tal como se predice en el estudio de simulación de procesos, haga clic en Acciones > Exportar STL deformado .

   • Para exportar un archivo 3MF con códigos de color de desplazamiento de la pieza deformada, tal como se predice en el estudio de simulación de procesos, haga clic en Acciones > Exportar color 3MF .

6. Haga clic en Finalizar resultados para cerrar el entorno contextual.
