Definir la posición de una pieza dentro de la máquina

Especifique cómo se conecta la pieza que se va a mecanizar a la mesa en una máquina CNC para garantizar una simulación de la máquina precisa.

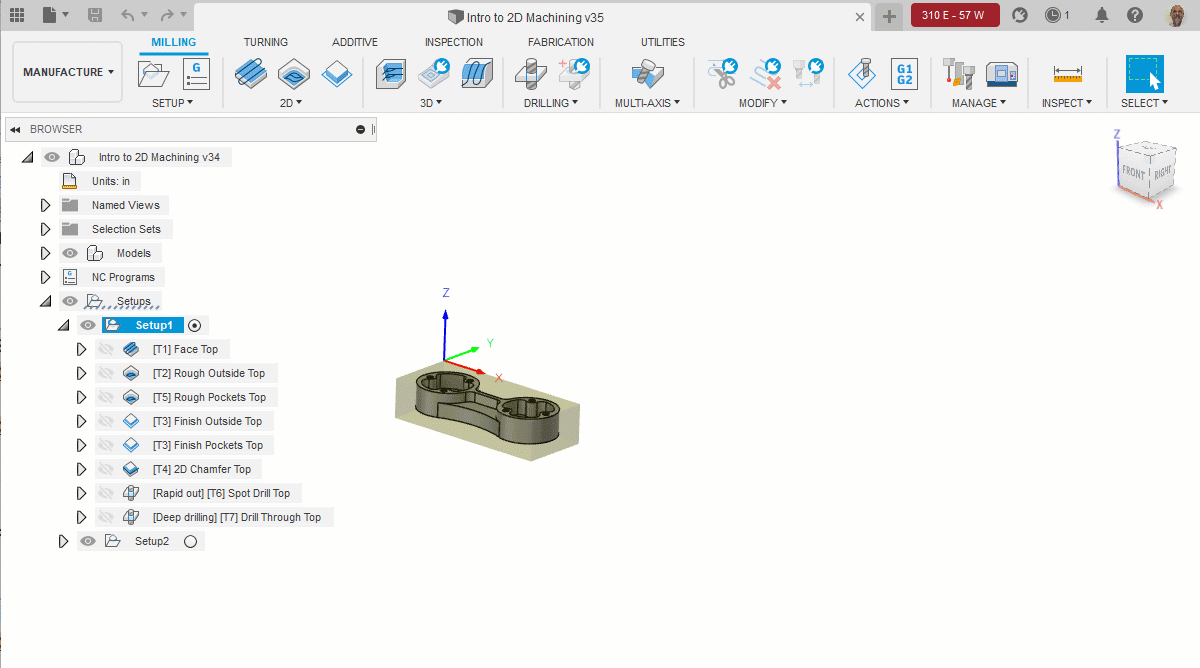

1. En el Navegador, haga clic con el botón derecho en una configuración que tenga una definición de máquina y, a continuación, seleccione Editar.

2. En el cuadro de diálogo de Configuración, haga clic en la ficha Posición de la pieza.

3. Seleccione una opción de Punto de enlace de pieza para determinar si se utiliza un punto de selección en el recuadro de selección del modelo, la fijación o el material, o si se usa un punto de selección en la geometría visible.

4. En el lienzo, haga clic en un punto de selección para la pieza.

5. Con la opción Punto de anclaje de mesa activa, en el lienzo, haga clic en un punto de selección para la mesa.

6. (Opcional) Para mover la pieza, edite los valores de Distancia X, Distancia Y y Distancia Z.

7. (Opcional) Para verificar visualmente si la máquina puede alcanzar todas las áreas de la pieza sin posibles colisiones, junto a Vista preliminar de la máquina, haga clic en Abrir y, a continuación, utilice la barra deslizante del cuadro de diálogo Vista preliminar de los movimientos de la máquina para mover los ejes de la máquina.

   Sugerencia: Si cree que pueda haber colisiones, utilice las opciones de la ficha Posición de la pieza del cuadro de diálogo Configuración para intentar ajustar la posición de la pieza para evitar las colisiones.

8. Haga clic en Aceptar.
