Seleccionar tipos para anidar: diseño completo
Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.
En el espacio de trabajo Diseño, utilice el cuadro de diálogo Preparación de Nesting para incluir o excluir piezas de las Nestings que va a crear. Puede hacerlo individualmente para cada pieza o, como se describe aquí, para todas las piezas de un tipo determinado.
Haga clic en Diseño > Herramientas > Nesting > Preparación de Nesting para abrir el cuadro de diálogo Preparación de Nesting.

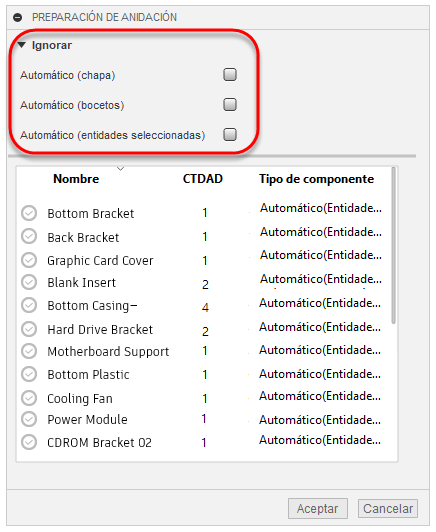

En Ignorar, seleccione los tipos de elementos que no desee incluir en la Nesting.
- Automático (chapa): excluye todas las piezas de chapa
- Automático (bocetos): excluye todos los bocetos
- Automático (entidades seleccionadas): excluye sólidos que no son de chapa
Haga clic en Aceptar y guarde el diseño.

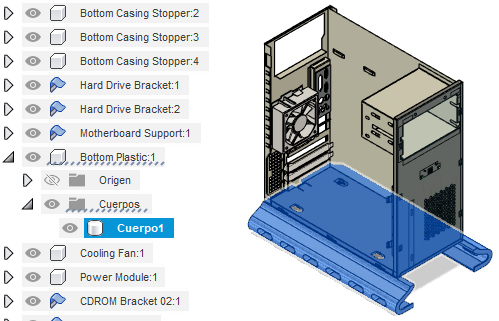

Por ejemplo, imagine que tiene un modelo de chapa que tiene un cuerpo seleccionado y no contiene bocetos.

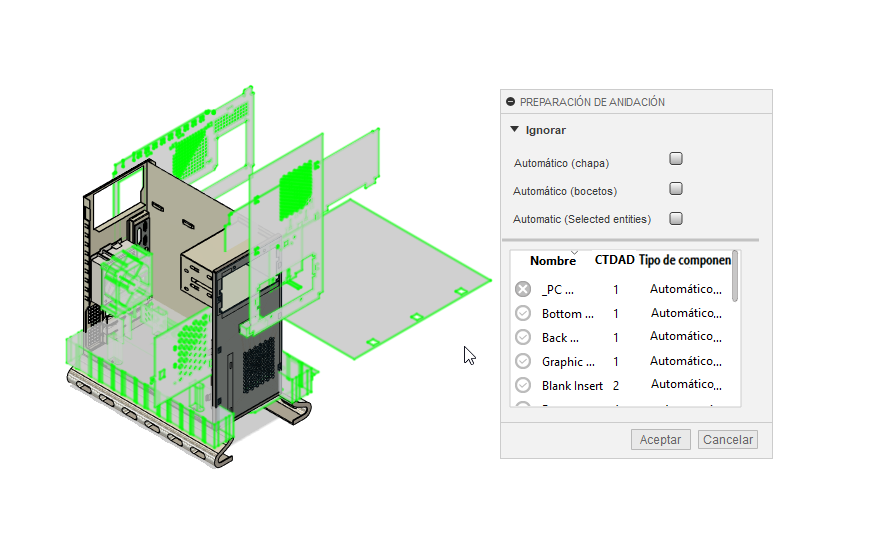

Con el cuadro de diálogo Preparación de Nesting abierto y sin seleccionar nada en Ignorar, todas las piezas disponibles se resaltan para que se incluyan en la Nesting.

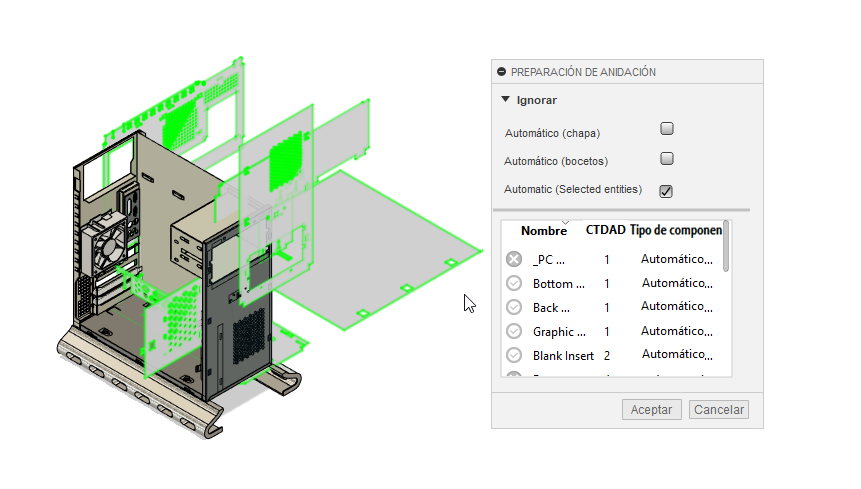

Con Entidades seleccionadas establecidas en Ignorar, el cuerpo seleccionado ya no se resalta.
Con Chapa establecido en Ignorar, ahora todas las piezas se excluyen de la Nesting.
También puede controlar el tratamiento que reciben los elementos individuales mediante los menús desplegables de la columna Tipo de componente. Esto modificará los parámetros establecidos en la parte superior del cuadro de diálogo.
Consulte el tema de referencia Preparación de Nesting para obtener más información y ejemplos.
