Seleccionar tipos para anidar: elementos individuales

Controle cómo se tratan los elementos individuales del diseño para la Nesting. Realice esta acción en la columna Tipo de componente del cuadro de diálogo Preparación de Nesting. Estos parámetros modifican los parámetros de nivel de diseño en la parte superior del cuadro de diálogo.

1. Haga clic en Diseño > Herramientas > Nesting > Preparación de Nesting para abrir el cuadro de diálogo Preparación de Nesting.

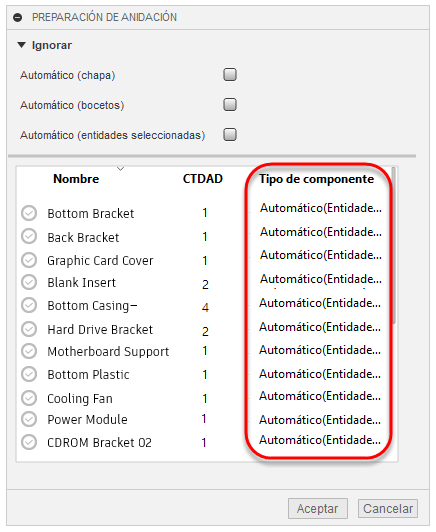

2. Para cualquier elemento de la lista, haga clic dentro de la columna Tipo de componente para abrir un menú desplegable.

3. Utilice el menú desplegable para especificar cómo desea que Fusion trate el objeto para la Nesting.



   • Automático: Fusion determina qué tipo de objeto es y determina cuál es el mejor modo de tratarlo como un elemento anidable; por ejemplo, si el objeto es de chapa, Fusion lo detecta y busca un desarrollo para anidarlo.

   • Chapa: Fusion busca un desarrollo para utilizarlo en la Nesting.

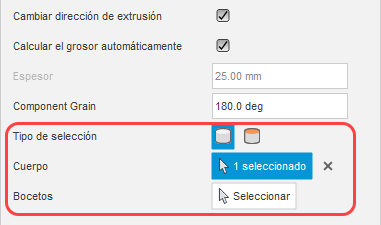

   • Entidades seleccionadas: Fusion anidará las partes de este objeto que seleccione mediante los controles que se proporcionan en la parte inferior del cuadro de diálogo.



     También podrá definir manualmente los valores de rotación permitidos para la pieza en el cuadro de diálogo Orígenes de componentes.

   • Bocetos: Fusion determina la cara más grande del objeto y la utiliza para la Nesting. También utiliza el espesor de la pieza para determinar el embalaje adecuado que se va a utilizar.

   • Ignorar: Fusion ignora esta pieza para la Nesting.

4. Haga clic en Aceptar y guarde el diseño.

Consulte el tema de referencia Preparación de Nesting para obtener más detalles y ejemplos.
