IH 124
El método IH 124se diseñó a partir de un estudio centrado específicamente en cuencas vertientes pequeñas (de menos de 25 km²). Se está tratando de incluir una mayor proporción de cuencas vertientes comunes que son relativamente permeables, llanas y parcialmente urbanizadas.
Tenga en cuenta que, aunque un emplazamiento de 25 km² se consideraría un área grande para un nuevo plan de desarrollo, es una zona pequeña de acuerdo con los estándares de cuencas vertientes fluviales. Además, debido a la amplia variedad de formas de cobertura mediante vegetación, uso de la tierra, tipos de suelo, sistemas de drenaje natural y artificial, etc., es más difícil determinar con precisión la escorrentía que en una cuenca vertiente urbana totalmente desaguada.
ICP SUDS
El método ICP SUDS se basa en el capítulo 6 del documento Interim Code of Practice for Sustainable Drainage Systems, un código de prácticas provisional para sistemas de drenaje sostenible.
Siempre que sea posible, deben aplicarse los métodos estadísticos e hidrográficos por unidades de FEH para emplazamientos de más de 200 ha. Si el método FEH no se considera aplicable, se debe utilizar el método IH 124.
Entre 50 y 200 ha, el método IH 124 se aplica directamente tal y como se describe en el Método 1.
Entre 0 y 50 ha, el método IH 124 se aplica con 50 ha en la fórmula. Los resultados se interpolan de manera lineal mediante la relación entre el tamaño del desarrollo y 50 ha.

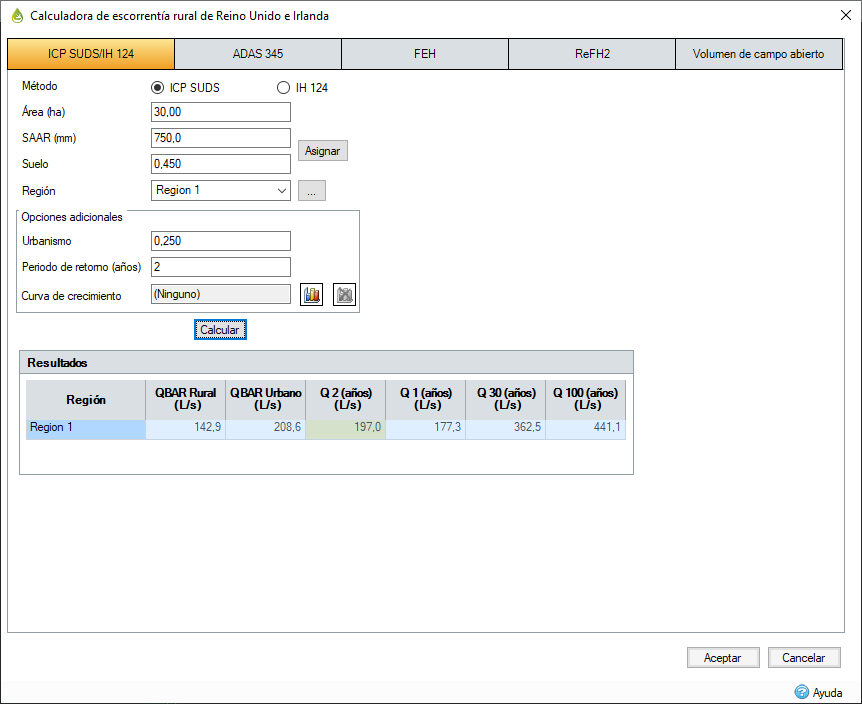

Variables de entrada
Área: área de cuenca vertiente que se ajusta a km2 para usarla en la ecuación.
SAAR: lluvia anual media en mm (1941-1970) de la figura II.3.1 de FSR o equivalente. También se puede seleccionar mediante el selector Mapa.
Suelo: índice de suelo de la cuenca vertiente de la figura I.4.18 de FSR o de Wallingford Procedure Volume 3. Las clases de suelo de 1 a 5 tienen valores de índice de suelo de 0,15, 0,3, 0,4, 0,45 y 0,5 respectivamente.
Región: número de región de la cuenca vertiente según la figura I.2.4 de FSR. Se puede seleccionar en el Selector de región.
Opciones adicionales
Urbano: proporción de área urbanizada expresada como decimal 0,000.
Período de retorno: el programa genera resultados para un intervalo de períodos de retorno y el período de retorno que se ha introducido aquí.
Curva de crecimiento: haga clic en el icono Detalles de curva de crecimiento para abrir el Editor de curvas de crecimiento.
Variables de salida
IH 124
QBAR Rural: se calcula mediante la siguiente fórmula (la ecuación da resultados en m³/s):

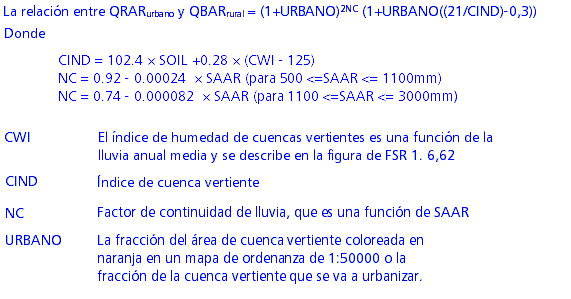

QBAR Urbano, Ajuste para la urbanización: se calcula a partir de las ecuaciones 7.2 a 7.4 del informe IH 124. CIRIA Book 14, 3.2.2 (las ecuaciones dan resultados en m³/s).
Factores de crecimiento de cuencas vertientes urbanizadas para períodos de retorno que no superen los 50 años
CIRIA Book 14, 3.2.3
Calcule la variación reducida equivalente y de la siguiente tabla basada en CIRIA Book 14, tabla 3.1.
|
Urbano |
Período de retorno (años) |
|||||
|
2 |
5 |
10 |
20 |
25 |
50 |
|
|
0,00 |
0,32 |
1,50 |
2,25 |
2,97 |
3,20 |
3,90 |
|
0,25 |
0,57 |
1,55 |
2,20 |
2,76 |
2,93 |
3,35 |
|
0,50 |
0,65 |
1,60 |
2,12 |
2,55 |
2,67 |
3,00 |
|
0,75 |
0,78 |
1,65 |
2,04 |
2,35 |
2,43 |
2,67 |
Mediante el valor "y" de la tabla anterior, obtenga el factor de crecimiento de la siguiente tabla en función de CIRIA Book 14, tabla 3.2.
|
Región |
Valores de y |
||||||||
|
0,0 |
0,5 |
1,0 |
1,5 |
2,0 |
2,5 |
3,0 |
3,5 |
4,0 |
|
|
1 |
0,82 |
0,94 |
1,06 |
1,20 |
1,36 |
1,53 |
1,72 |
1,94 |
2,17 |
|
2 |
0,84 |
0,94 |
1,05 |
1,18 |
1,33 |
1,51 |
1,72 |
1,95 |
2,23 |
|
3 |
0,84 |
0,98 |
1,11 |
1,25 |
1,38 |
1,52 |
1,65 |
1,79 |
1,92 |
|
4 |
0,80 |
0,93 |
1,07 |
1,23 |
1,40 |
1,58 |
1,79 |
2,01 |
2,25 |
|
5 |
0,79 |
0,93 |
1,10 |
1,29 |
1,52 |
1,79 |
2,11 |
2,49 |
2,93 |
|
6/7 |
0,77 |
0,92 |
1,09 |
1,28 |
1,50 |
1,74 |
2,02 |
2,34 |
2,69 |
|
8 |
0,78 |
0,92 |
1,07 |
1,23 |
1,40 |
1,58 |
1,76 |
1,95 |
2,16 |
|
9 |
0,84 |
0,96 |
1,08 |
1,21 |
1,35 |
1,49 |
1,64 |
1,80 |
1,97 |
|
10 |
0,85 |
0,96 |
1,07 |
1,19 |
1,31 |
1,45 |
1,58 |
1,73 |
1,88 |
La región se agrupa en 10 regiones para determinar los factores de crecimiento. Figura I.2.4 de FSR y CIRIA Book 14, figura 3.7.
Factores de crecimiento de cuencas vertientes urbanizadas para períodos de retorno superiores a 50 años
CIRIA Book 14, tabla 3.2.4.
Localice los factores de crecimiento rural y urbano para el período de retorno de 50 años y calcule su relación G50.
Calcule el RMAF como la proporción de los QBAR Rural y Urbano.
Para el período de retorno t requerido, se calcula el índice de los factores de crecimiento urbano y rural a partir de la siguiente ecuación:
El factor de crecimiento rural se toma de la siguiente tabla basada en CIRIA Book 14, tabla 3.3.
|
Región |
Período de retorno (años) |
||||
|
100 |
200 |
250 |
500 |
1000 |
|
|
1 |
2,48 |
2,81 |
2,92 |
3,25 |
3,63 |
|
2 |
2,63 |
2,98 |
3,10 |
3,45 |
3,85 |
|
3 |
2,08 |
2,36 |
2,45 |
2,73 |
3,04 |
|
4 |
2,57 |
3,02 |
3,17 |
3,62 |
4,16 |
|
5 |
3,56 |
4,19 |
4,39 |
5,02 |
5,76 |
|
6/7 |
3,19 |
3,75 |
3,93 |
4,49 |
5,16 |
|
8 |
2,42 |
2,85 |
2,98 |
3,41 |
3,91 |
|
9 |
2,18 |
2,47 |
2,57 |
2,86 |
3,19 |
|
10 |
2,08 |
2,36 |
2,45 |
2,73 |
3,04 |
Multiplique el factor de crecimiento rural por Gt para generar el factor de crecimiento urbano.
Por último, la inundación urbana del año t es el producto del factor de crecimiento urbano y QBARurban.
Datos de inundación media anual
Se genera una matriz de períodos de retorno y caudal de inundación para todas las regiones y períodos de retorno de 2 años a 1000 años.
Curvas de crecimiento irlandesas
Las siguientes curvas de crecimiento se utilizan para Irlanda, tomadas del documento "Comment on Estimation of Greenfield Runoff Rates" - A.M.Crawley & C.Cunnane - Seminario nacional sobre hidrología 2003 (el valor de un año se toma de Greater Dublin Strategic Drainage Study, volumen 2).
|
Región |
N.º de región MD |
Período de retorno (años) |
|||||||
|
1 |
2 |
5 |
10 |
25 |
50 |
100 |
200 |
||
|
Nacional (revisado) |
11 |
0,85 |
0,96 |
1,20 |
1,35 |
1,55 |
1,70 |
1,84 |
1,99 |
|
Este de Irlanda |
12 |
0,85 |
0,96 |
1,21 |
1,38 |
1,59 |
1,74 |
1,90 |
2,05 |
|
Sur de Irlanda |
13 |
0,85 |
0,96 |
1,19 |
1,35 |
1,55 |
1,70 |
1,84 |
1,99 |
|
Oeste de Irlanda |
14 |
0,85 |
0,96 |
1,18 |
1,33 |
1,51 |
1,64 |
1,78 |
1,91 |
A continuación se define la siguiente curva de crecimiento para la región del Gran Dublín:
|
Región |
N.º de región MD |
Período de retorno (años) |
|||||||
|
1 |
2 |
5 |
10 |
25 |
50 |
100 |
200 |
||
|
Gran Dublín |
15 |
0,85 |
0,92 |
1,37 |
1,67 |
2,05 |
2,33 |
2,61 |
2,89 |
El valor de un año se toma del Greater Dublin Strategic Drainage Study, volumen 2. Los valores restantes se derivan (con dos decimales) de "An Investigation of the Flood Studies Report Ungauged Catchment Method for Mid-Eastern Ireland and Dublin", Michael Bruen - ecuación 7.
ICP SUDS
Los picos del caudal de inundación para los períodos de retorno de 1, 30 y 100 años se muestran junto con el valor de QBAR.
Para emplazamientos de 50 ha o más, las salidas se calculan directamente mediante el método IH124.
Para emplazamientos de menos de 50 ha, se aplica el método IH124 a un emplazamiento de 50 ha y los resultados se multiplican por un factor de escala igual al área del emplazamiento (en hectáreas) dividido entre 50.
