Utilice un análisis de longitud de remolque para determinar si las longitudes de remolque son lo suficientemente grandes para la solución de fabricación.

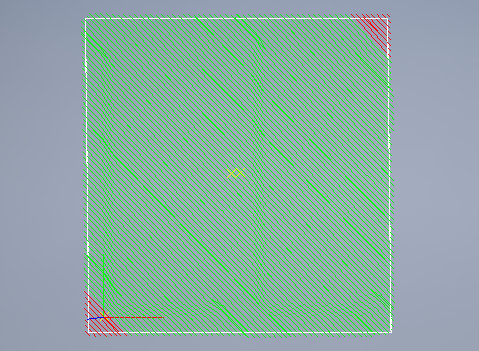

Esta ilustración de un análisis de longitud de remolque muestra dos esquinas donde se han reducido las longitudes de remolque para que no se extiendan más allá del contorno de la lámina. El análisis muestra que los remolques de estas esquinas son demasiado pequeños para la fabricación. (La solución podría ser ampliar la lámina en las esquinas con el objetivo de dejar espacio para remolques de una longitud aceptable).
Para configurar los valores del análisis de longitud de remolque:
- En el navegador de TruPlan, haga doble clic en el análisis de longitud de remolque.

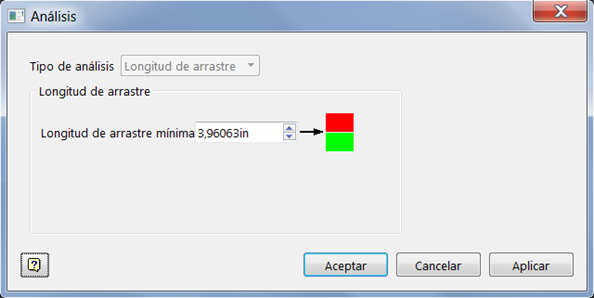

Se abrirá el cuadro de diálogo Análisis.
- Opcional: Haga clic en las muestras de color para definir los colores de resaltado; de arriba abajo, estos colores se utilizarán para indicar el cumplimiento de la longitud de remolque:
- Demasiado pequeña (rojo en este caso)
- Aceptable (verde en este caso)
- Defina la Longitud de remolque mínima.
Este es el valor mínimo permitido para la solución de fabricación. Por lo general, se trata de la distancia entre el rodillo y el cortador de la máquina. Autodesk recomienda utilizar un valor entre 50 y 100 mm.
