Use el análisis de separación para resaltar las áreas de la malla donde las separaciones o los solapamientos entre rumbos se aproximen o superen los valores especificados.

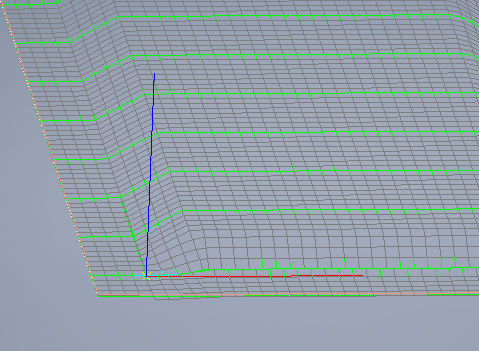

- Líneas verdes en la lámina que indican que la distancia entre rumbos es aceptable.

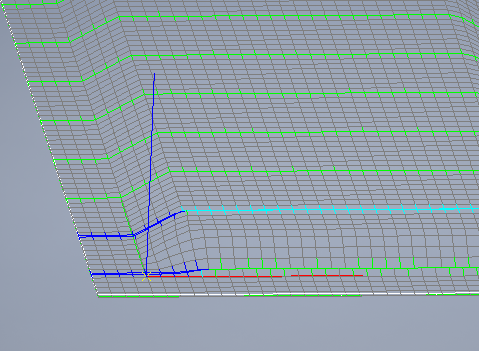

- Líneas de color azul claro y oscuro en la lámina que indican que hay demasiado solapamiento entre los rumbos.
Los análisis de separación también pueden contener líneas que indiquen que la anchura de las separaciones es crítica (amarillo), o que la anchura es excesiva (rojo).
Para ajustar los valores del análisis de separación:
- En el navegador de TruPlan, haga doble clic en el análisis de separación.

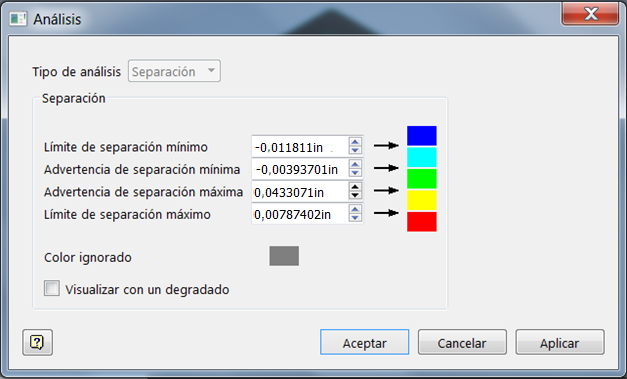

Se abrirá el cuadro de diálogo Análisis.
- Opcional: Haga clic en las muestras de color para definir los colores de resaltado; de arriba abajo, estos colores se utilizarán para indicar las separaciones cuyos valores son:
- Demasiado pequeño (azul oscuro en este ejemplo); en determinados casos, puede corresponder a números negativos, lo que indica que se solapa
- Muy pequeño (azul claro en este ejemplo); en determinados casos, puede corresponder a números negativos, lo que indica que se solapa
- Aceptable (verde en este caso)
- Muy grande (amarillo en este ejemplo)
- Demasiado grande (rojo en este ejemplo)
- Defina los parámetros de separación:
- Límite de separación mínimo: la separación mínima permitida; puede establecerse como un valor negativo para detectar solapamientos. Las separaciones con un valor inferior al límite de separación mínimo se resaltan con el color de límite (en este caso, azul oscuro) y se deben evitar.
- Advertencia de separación mínima: valor por debajo del cual una separación se resaltará con el color de advertencia (en este caso, azul claro). Como el límite de separación mínimo, se puede establecer como un valor negativo para detectar solapamientos.
- Advertencia de separación máxima: valor por encima del cual una separación se resaltará con el color de advertencia (en este caso, amarillo). Las separaciones entre este valor y la Advertencia de separación mínima se consideran aceptables.
- Límite de separación máximo: valor por encima del cual una separación se resaltará con el color de límite (en este caso, rojo). Las separaciones por encima de este tamaño deberían evitarse.
- Opcional: Seleccione Visualizar con un degradado.
Si selecciona esta opción, se usarán degradados según el valor de la separación en una ubicación concreta. Por ejemplo, si el valor es mayor que la Advertencia de separación máxima y menor que el Límite de separación máximo, el valor aparecerá como un degradado según dónde se encuentre el valor real en relación con esos límites y sus colores.
Depende del usuario decidir si las separaciones son aceptables para la fabricación. En algunos casos, es posible que deba ajustar las propiedades de la estrategia para mejorar la alineación de los rumbos. Por ejemplo, un análisis de separación puede determinar que hay solapamientos que requieren el corte de remolques. En este caso, podría cambiar el modo de propagación de la estrategia por Desfase de ángulo constante a fin de evitar estos solapamientos.
Sin embargo, esto puede provocar otros efectos no deseados, como advertencias de análisis de ángulo. Debe comparar las propiedades de estrategia y los análisis en casos como este, y decidir lo que funcionará mejor con la solución de fabricación.
