Géométrie d’annotation (espace de travail Dessin)
Dans l’espace de travail Dessin de Fusion, vous pouvez utiliser les commandes du groupe de fonctions Géométrie de la barre d’outils pour ajouter une géométrie d’annotation aux feuilles d’un dessin lorsque vous documentez votre conception.
Vous pouvez utiliser les commandes suivantes pour annoter la géométrie sur une feuille :
- Trait d’axe
- Marque de centre
- Motif de marque de centre
- Prolongement d’arête

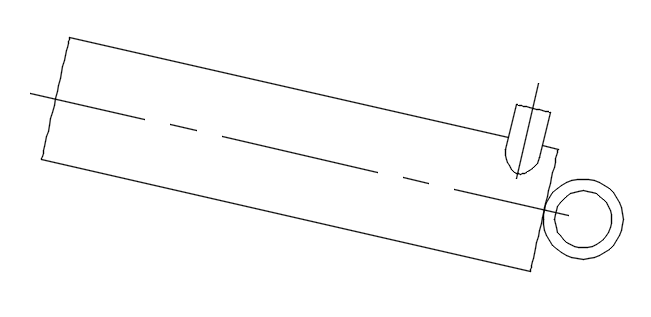

Traits d’axe
Un trait d’axe indique le centre entre deux lignes ou arêtes.

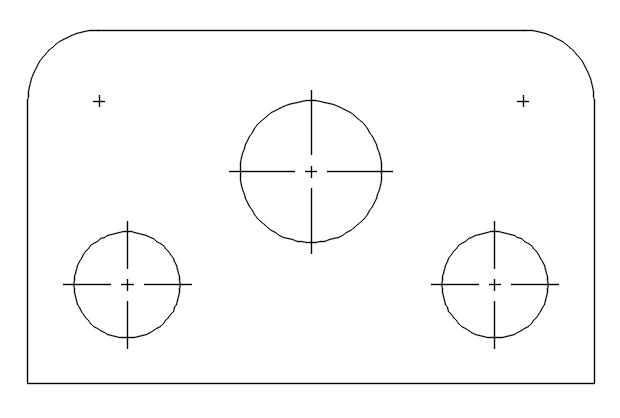

Marques de centre
Une marque de centre permet d’indiquer le centre d’une arête ou d’un objet arrondi.
Le type de marque de centre dépend de l’objet incurvé auquel la marque de centre fait référence. Pour les objets qui sont des cercles complets, tels que des cylindres ou des perçages, l'outil Marque de centre génère des marques de centre avec des lignes d'attache. Les marques de centre des objets qui ne sont pas des cercles complets, tels que les congés, n'ont pas de lignes d'attache.

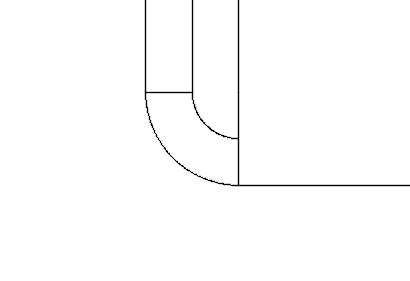

Prolongements d’arêtes
Un objet Prolongement de l’arête représente le prolongement et l’intersection de deux arêtes non parallèles qui sont jointes par un angle cassé, par exemple un congé ou un chanfrein.
