Didacticiel : Contraintes sur un connecteur d’emboîtement élastique

Ce didacticiel utilise une analyse de simulation d’événements pour examiner les contraintes subies lorsqu’un corps en plastique mobile est poussé vers un corps en plastique fixe jusqu’à ce qu’ils s’accrochent. Nous ne nous préoccupons pas des contraintes dans le corps fixe. Nous allons donc le définir comme rigide pour améliorer le temps de résolution.

Au cours de ce didacticiel, vous allez effectuer les tâches suivantes :

• Créer une étude de simulation d’événements dynamiques et définir ses paramètres
• Définir un corps rigide et changer les matériaux du modèle
• Appliquer des contraintes aux corps femelle et mâle
• Appliquer une charge, créer des paires de contact et affiner le maillage
• Exécuter l’analyse et examiner les résultats

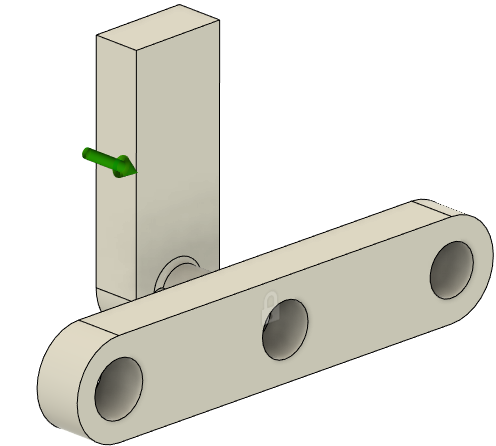

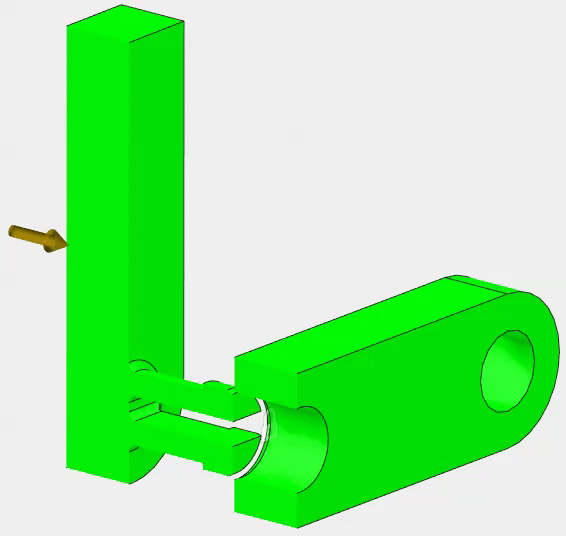

Modèle d’emboîtement élastique avant l’analyse de simulation d’événements	Modèle d’emboîtement élastique indiquant la tension et la compression des doigts de verrouillage lorsqu’ils sont insérés dans la pièce.

Conditions préalables

• Pour terminer ce didacticiel, votre compte Autodesk nécessite suffisamment de jetons pour exécuter l’analyse, ou un abonnement actif à Fusion Simulation Extension.
