Résultats standard du refroidissement des appareils électroniques

Les résultats générés lors de la simulation du refroidissement des appareils électroniques vous permettent de déterminer si votre conception est viable ou si elle est risque de surchauffer et de rencontrer des problèmes. Ils vous indiquent la température que les différents composants sont susceptibles d’atteindre et l’impact des dissipateurs thermiques et ventilateurs que vous modélisez sur ces températures. Les résultats standard sont présentés sous forme de résultats individuels et de résultats combinés.

• Le dossier Résultats contient les résultats qui se concentrent sur un aspect spécifique de l’analyse, tel que la température du composant ou la température de l’air.
• Le dossier Résultats combinés présente les superpositions de résultats afin que vous puissiez voir comment la température de l’air et la température du composant, par exemple, peuvent s’influencer mutuellement. Utilisez ces résultats conjointement avec les résultats individuels, pour mieux appréhender les interactions.

Nom du résultat	Exemple	Affiche...	Accès

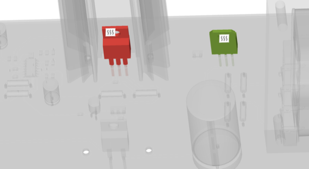

Seuil maximale		Les composants affectés à des seuils de température dans la configuration de l’étude, et pour lesquels les seuils de température maximale sont presque atteints.	Navigateur

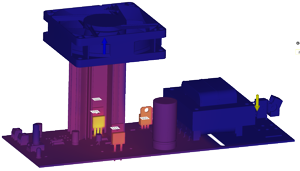

Température du composant		La température de tous les composants du modèle de simulation.	Navigateur

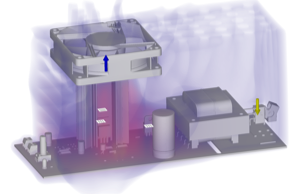

Température de l’air		La température de l’air autour des composants dans le boîtier du modèle.	Navigateur

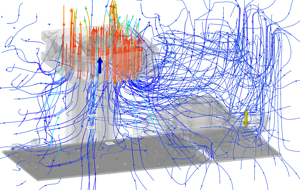

Vitesse de l’air		La direction et la vitesse de déplacement de l’air dans le boîtier du modèle.	Navigateur

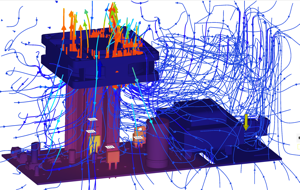

Vitesse de l’air + température des composants		La direction et la vitesse de déplacement de l’air dans le boîtier du modèle, ainsi que la température des composants du modèle.	Navigateur

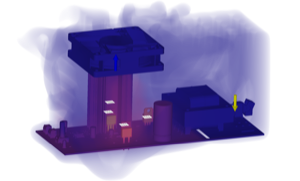

Température de l’air + température des composants		La température des composants du modèle, ainsi que la température de l’air qui les entoure.	Navigateur
