IH 124
La méthode IH 124s’appuie sur une étude visant spécifiquement les petits bassins versants (< 25 km²). Des efforts sont faits pour inclure une plus grande proportion de bassins versants courants qui sont relativement perméables, de faible altitude et partiellement urbanisés.
Notez que même si un site de 25 km² est considéré comme une grande zone étendue pour un nouveau développement, il s’agit d’une petite zone selon les normes de bassin hydrographique. De plus, en raison de la grande variété de végétation présente, de l’utilisation des terres, des types de sols, du drainage naturel et formel, etc., la détermination précise du ruissellement est plus difficile que pour un bassin versant urbain entièrement connecté à un système d’égouts.
ICP SUDS
La méthode ICP SUDS est basée sur le chapitre 6 du code de bonne pratique des systèmes de drainage durables.
Sites de plus de 200 ha : les méthodes statistiques et d’hydrogramme unitaire FEH doivent être appliquées dans la mesure du possible. Si la méthode FEH est considérée non applicable, la méthode IH 124 doit être utilisée.
De 50 à 200 ha : méthode IH 124 appliquée directement, comme décrit dans la méthode 1.
De 0 à 50 ha : méthode IH 124 appliquée avec 50 ha dans la formule. Les résultats sont interpolés de façon linéaire à l’aide du rapport entre la taille du développement et 50 ha.

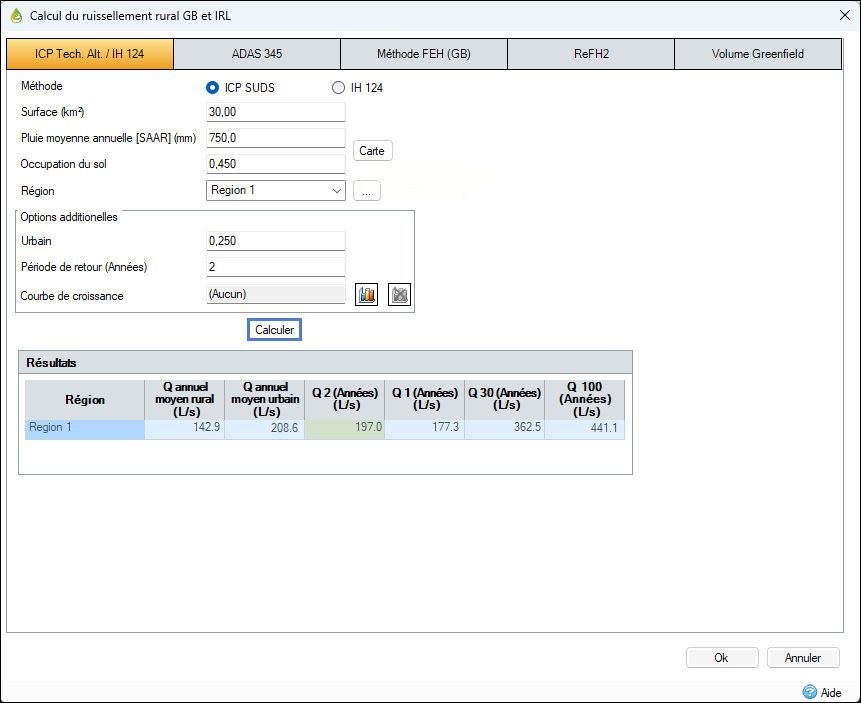

Variables d’entrée
Surface : aire du bassin versant ajustée en km2 pour être utilisée dans l’équation.
SAAR : pluie moyenne annuelle en mm (1941-1970) d’après la figure II.3.1 du FSR ou équivalent. Vous pouvez également sélectionner cette valeur à l’aide du sélecteur de carte.
Sol : indice du sol du bassin versant d’après la figure I.4.18 du FSR ou le document Wallingford Procedure Volume 3. Pour les classes de sols 1 à 5, les valeurs d’index de sol sont respectivement 0,15, 0,3, 0,4, 0,45 et 0,5.
Région : numéro de région du bassin versant, d’après la figure I.2.4 du FSR. Vous pouvez également sélectionner cette valeur à l’aide du sélecteur de région.
Options supplémentaires
Urbain : Proportion de la surface qui est urbanisée, exprimée sous forme décimale 0,000.
Période de retour : le programme génère les résultats pour une plage de périodes de retour et pour la période de retour spécifiée ici.
Courbe de croissance : cliquez sur l’icône de détails de la courbe de croissance pour ouvrir l’éditeur de la courbe de croissance.
Variables de sortie
IH 124
Q annuel moyen rural : valeur calculée à l’aide de la formule suivante (exprimée en m³/s) :
Q annuel moyen urbain, ajustement destiné à l’urbanisation : valeur dérivée des équations 124 du rapport IH, 7.2 à 7.4. CIRIA Book 14, 3.2.2 (exprimée en m³/s).
Facteurs de croissance des bassins versants urbanisés pour des périodes de retour n’excédant pas 50 ans
CIRIA Book 14, 3.2.3
Calculez la variation réduite équivalente y à partir du tableau suivant basé sur le document CIRIA Book 14, Table 3.1.
|
Urbain |
Période de retour (années) |
|||||
|
2 |
5 |
10 |
20 |
25 |
50 |
|
|
0,00 |
0,32 |
1,50 |
2,25 |
2,97 |
3,20 |
3,90 |
|
0,25 |
0,57 |
1,55 |
2,20 |
2,76 |
2,93 |
3,35 |
|
0,50 |
0,65 |
1,60 |
2,12 |
2,55 |
2,67 |
3,00 |
|
0,75 |
0,78 |
1,65 |
2,04 |
2,35 |
2,43 |
2,67 |
Utilisez la valeur y du tableau ci-dessus pour rechercher le facteur de croissance dans le tableau suivant basé sur le document CIRIA Book 14, Table 3.2.
|
Région |
Valeurs de y |
||||||||
|
0,0 |
0,5 |
1,0 |
1,5 |
2,0 |
2,5 |
3,0 |
3,5 |
4,0 |
|
|
1 |
0,82 |
0,94 |
1,06 |
1,20 |
1,36 |
1,53 |
1,72 |
1,94 |
2,17 |
|
2 |
0,84 |
0,94 |
1,05 |
1,18 |
1,33 |
1,51 |
1,72 |
1,95 |
2,23 |
|
3 |
0,84 |
0,98 |
1,11 |
1,25 |
1,38 |
1,52 |
1,65 |
1,79 |
1,92 |
|
4 |
0,80 |
0,93 |
1,07 |
1,23 |
1,40 |
1,58 |
1,79 |
2,01 |
2,25 |
|
5 |
0,79 |
0,93 |
1,10 |
1,29 |
1,52 |
1,79 |
2,11 |
2,49 |
2,93 |
|
6/7 |
0,77 |
0,92 |
1,09 |
1,28 |
1,50 |
1,74 |
2,02 |
2,34 |
2,69 |
|
8 |
0,78 |
0,92 |
1,07 |
1,23 |
1,40 |
1,58 |
1,76 |
1,95 |
2,16 |
|
9 |
0,84 |
0,96 |
1,08 |
1,21 |
1,35 |
1,49 |
1,64 |
1,80 |
1,97 |
|
10 |
0,85 |
0,96 |
1,07 |
1,19 |
1,31 |
1,45 |
1,58 |
1,73 |
1,88 |
10 régions sont définies pour la détermination des facteurs de croissance. FSR, Figure I..2.4. et CIRIA Book 14, Figure 3.7.
Facteurs de croissance des bassins versants urbanisés pour des périodes de retour excédant 50 ans
CIRIA Book 14, Table 3.2.4.
Recherchez les facteurs de croissance rurale et urbaine pour la période de retour de 50 ans et calculez leur rapport G50.
Calculez le RMAF en tant que rapport du Q annuel moyen rural et urbain.
Pour la période de retour t requise, calculez le rapport des facteurs de croissance urbaine et rurale à partir de l’équation suivante :
Le facteur de croissance rurale est obtenu à partir du tableau suivant, basé sur le document CIRIA Book 14, Table 3.3.
|
Région |
Période de retour (années) |
||||
|
100 |
200 |
250 |
500 |
1 000 |
|
|
1 |
2,48 |
2,81 |
2,92 |
3,25 |
3,63 |
|
2 |
2,63 |
2,98 |
3,10 |
3,45 |
3,85 |
|
3 |
2,08 |
2,36 |
2,45 |
2,73 |
3,04 |
|
4 |
2,57 |
3,02 |
3,17 |
3,62 |
4,16 |
|
5 |
3,56 |
4,19 |
4,39 |
5,02 |
5,76 |
|
6/7 |
3,19 |
3,75 |
3,93 |
4,49 |
5,16 |
|
8 |
2,42 |
2,85 |
2,98 |
3,41 |
3,91 |
|
9 |
2,18 |
2,47 |
2,57 |
2,86 |
3,19 |
|
10 |
2,08 |
2,36 |
2,45 |
2,73 |
3,04 |
Multipliez le facteur de croissance rurale par Gt pour obtenir le facteur de croissance urbaine.
Enfin, les inondations urbaines de l’année t sont le produit du facteur de croissance urbaine et du Q annuel moyen ruralurban.
Données de crue moyenne annuelle
Une matrice de périodes de retour et de débit de pointe est générée pour toutes les régions et les périodes de retour comprises entre 2 et 1 000 ans.
Courbes de croissance irlandaises
Les courbes de croissance suivantes utilisées pour l’Irlande sont issues du document « Comment on Estimation of Greenfield Runoff Rates » - A.M.Crawley & C.Cunnane - National Hydrology Seminar 2003. (La valeur sur un an est issue du document Greater Dublin Strategic Drainage Study, Volume 2.)
|
Région |
Numéro de région MD |
Période de retour (années) |
|||||||
|
1 |
2 |
5 |
10 |
25 |
50 |
100 |
200 |
||
|
National (révisé) |
11 |
0,85 |
0,96 |
1,20 |
1,35 |
1,55 |
1,70 |
1,84 |
1,99 |
|
Est de l’Irlande |
12 |
0,85 |
0,96 |
1,21 |
1,38 |
1,59 |
1,74 |
1,90 |
2,05 |
|
Sud de l’Irlande |
13 |
0,85 |
0,96 |
1,19 |
1,35 |
1,55 |
1,70 |
1,84 |
1,99 |
|
Nord de l’Irlande |
14 |
0,85 |
0,96 |
1,18 |
1,33 |
1,51 |
1,64 |
1,78 |
1,91 |
La courbe de croissance pour l’agglomération de Dublin est définie ci-dessous :
|
Région |
Numéro de région MD |
Période de retour (années) |
|||||||
|
1 |
2 |
5 |
10 |
25 |
50 |
100 |
200 |
||
|
Agglomération de Dublin |
15 |
0,85 |
0,92 |
1,37 |
1,67 |
2,05 |
2,33 |
2,61 |
2,89 |
La valeur sur un an est issue du document Greater Dublin Strategic Drainage Study, Volume 2. Les autres valeurs sont dérivées (selon des approximations décimales à deux chiffres après la virgule) du document « An Investigation of the Flood Studies Report ungauged catchment method for Mid-Eastern Ireland and Dublin » de Michael Bruen (équation 7).
ICP SUDS
Les débits de pointe pour les périodes de retour de 1, 30 et 100 ans sont affichés avec le Q annuel moyen.
Pour les sites de 50 ha ou plus, les sorties sont calculées directement à l’aide de la méthode IH124.
Pour les sites de moins de 50 ha, la méthode IH124 est appliquée à un site de 50 ha et les résultats obtenus sont pondérés par un facteur d’échelle égal à la superficie du site (en hectares) divisée par 50.
