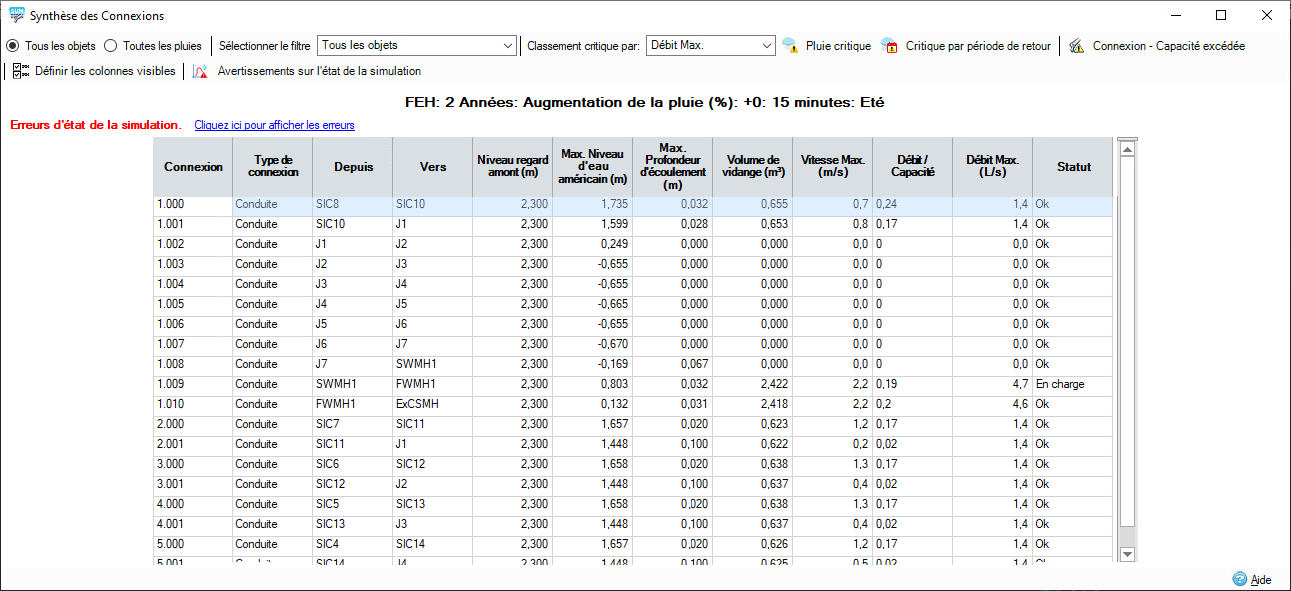

La fenêtre de la synthèse des connexions affiche un résumé des performances de chaque connexion dans la phase actuelle.
Filtrage des résultats
Pour les phases contenant uniquement des hydrogrammes de débit de base ou d’entrée, le filtrage ne sera pas disponible.
Lorsque le bouton radio Tous les objets est sélectionné, le résumé affiche les débits maximaux en entrée et en sortie, ainsi que les volumes détaillés pour chaque connexion de la phase pour la précipitation/l’événement sélectionné dans la barre d’état. La liste déroulante Sélectionner le filtre filtre les résultats pour afficher tous les éléments ou un chemin d’écoulement sélectionné.
Lorsque le bouton radio Toutes les pluies est sélectionné, la synthèse affiche les débits maximaux en entrée et en sortie des connexions sélectionnées dans la liste déroulante Sélectionner les objets, ainsi que les détails des volumes pour chaque pluie. Cette option est particulièrement utile lorsque l’option Pluie avec plusieurs tempêtes est sélectionnée dans les critères d’analyse.
Sélection de l’option Classement critique par
Pour les phases contenant uniquement des hydrogrammes de débit de base ou d’entrée, l’option Classement critique par option n’est pas disponible.
La liste déroulante Classement critique par permet de sélectionner dans la synthèse une propriété spécifique qui déterminera la pluie critique (voir ci-dessous).
Pour la pluie ARR 19, l’option Classement critique par permet de déterminer lequel des 10 modèles temporels exécutés pour un jeu de probabilité annuelle de dépassement/augmentation des pluies/durée de la pluie a la valeur qui correspond au premier modèle temporel au-dessus de la moyenne sur les 10 résultats correspondant à la propriété donnée.
Par exemple, si la propriété examinée est la vitesse maximale, le tableau ci-dessous indique les valeurs du modèle temporel donné.
| Modèles temporels | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Vitesse max. | 5,5 | 6,2 | 3,1 | 4,5 | 2,6 | 1,5 | 4,87 | 3,65 | 1,56 | 5,56 |
moyenne = (5,5 + 6,2 + 3,1 + 4,5 + 2,6 + 1,5 + 4,87 + 3,65 + 1,56 + 5,56) / 10 = 3,904
Le premier modèle temporel au-dessus de la moyenne est le modèle temporel 4 (4,5), qui sera ensuite utilisé pour les comparaisons selon l’aspect critique, comme décrit ci-dessous.
Pluie critique
Lorsque vous appuyez sur ce bouton, la pluie critique s’affiche comme suit :
- Lorsque le bouton radio Tous les objets est sélectionné, la pluie critique et ses résultats pour chaque connexion sont affichés, plutôt que la pluie sélectionnée.
- Lorsque le bouton radio Toutes les pluies est sélectionné, la ligne contenant la pluie critique pour la connexion actuellement sélectionnée est mise en surbrillance en orange. Si deux ou plusieurs pluies sont critiques, seule la première est mise en surbrillance.
La pluie critique associée à une connexion est définie comme étant la plus élevée pour la propriété Classement critique par.
Critique par période de retour
Lorsque vous appuyez sur le bouton bascule Critique par période de retour, vous affichez la pluie critique pour le groupement période de retour/augmentation de la pluie à partir de la pluie actuellement sélectionnée.
Les groupements de période de retour/d’augmentation de la pluie sont les suivants pour les groupes de pluies donnés :
FEH/FSR/Pluie de projet chinoise : regroupement par période de retour et augmentation de la pluie pour la pluie actuelle. Par exemple, si la pluie actuelle déterminée par FEH : 5 ans : +30 % : 120 minutes Hiver, la pluie critique sera identifiée à partir de tous les résultats pour l’intervalle FEH 5 ans + 30 % de durée de la pluie.
ARR : regroupement par la probabilité annuelle de dépassement et l’augmentation de la pluie pour la pluie actuelle. Par exemple, si la pluie actuelle est déterminée par ARR : 50 %: +30 %: +120 minutes, la pluie critique est identifiée à partir de tous les résultats pour l’intervalle ARR 5 % + 30 % de durée de la pluie.
Desbordes/Connu/Défini par l’utilisateur : regroupement par augmentation de la pluie pour la pluie actuelle. Par exemple, si la pluie actuelle déterminée par Desbordes : 5 ans : +10 %: 15 minutes, la pluie critique sera identifiée à partir de tous les résultats pour l’intervalle Desbordes + 10% de durée de la pluie.
SCS : aucun regroupement. Tous les résultats SCS sont pris en compte.
- Lorsque le bouton radio Tous les objets est sélectionné, la pluie critique et ses résultats pour chaque connexion sont affichés, plutôt que la pluie sélectionnée.
- Lorsque le bouton radio Toutes les pluies est sélectionné, la ligne contenant la pluie critique pour la connexion actuellement sélectionnée est mise en surbrillance en orange. Si deux ou plusieurs pluies sont critiques, seule la première est mise en surbrillance.
La pluie critique associée à une connexion est définie comme étant la plus élevée pour la propriété Classement critique par.
Préférences de la feuille de calcul
Vous pouvez activer ou désactiver les champs à l’aide de la fenêtre des préférences de la feuille de calcul accessible à partir de la barre d’outils située en haut de la fenêtre. Toutes les colonnes disponibles sont affichées et vous pouvez les activer ou les désactiver à l’aide des cases à cocher. Ces paramètres seront mémorisés d’une session à l’autre.
État de la simulation
Si les résultats de l’analyse affichent des problèmes pour la pluie actuelle ou si la pluie est classifiée comme critique/toutes les pluies, un message s’affiche en haut de la fenêtre. Pour plus d’informations, reportez-vous à la section État de la simulation.
De plus, vous pouvez cliquer sur l’hyperlien de l’avertissement sur l’état de la simulation afin d’afficher les avertissements sur l’état de la simulation pour la phase en cours.
Résultats
Type de connexion : le type de connexion est affiché à titre indicatif et une description complète de chaque type est disponible sur la page Connexions.
Depuis : objet en amont (raccordement ou technique alternative) affiché à titre indicatif.
Vers : objet en aval (raccordement ou technique alternative) affiché à titre indicatif.
Niveau regard amont : cote haute du regard à l’extrémité en amont de la connexion.
Niveau d’eau max. en amont : niveau maximum de l’eau (au-dessus du datum) atteint dans l’objet en amont pour l’événement pluvieux sélectionné ou affiché. Remarque : si des connexions de dérivation (Transfert instantané, Débit retardé) sont reliées à un raccordement simple, cette zone reste vide.
Max. Profondeur d’écoulement : profondeur maximale de l’eau (au-dessus du niveau du radier) atteinte dans la connexion pour l’événement pluvieux sélectionné ou affiché. Remarque : si des connexions de dérivation existent (Transfert instantané, Débit retardé), cette zone sera vide.
Volume de vidange : volume total de l’eau vidangée à travers la connexion.
Vitesse max. : vitesse maximum à travers l’objet pour l’événement pluvieux sélectionné ou affiché.
Débit / Capacité : disponible uniquement pour les conduites ou les canaux. Il s’agit du rapport entre l’apport maximal et la capacité de la conduite. La capacité de la conduite est calculée à l’aide du coefficient n de Manning ou de l’équation Colebrook-White et est basée sur les conditions complètes de la conduite. Si le rapport est inférieur à 1, la conduite peut accepter l’ensemble du débit. Si le rapport est supérieur à 1, la capacité de la conduite est dépassée et un risque de mise en charge ou d’inondation existe.
Débit Max. : débit maximum à travers l’objet pour l’événement pluvieux sélectionné ou affiché.
Statut : statut basé sur le niveau dans le raccordement ou la technique alternative en aval. Consultez les sections correspondantes pour obtenir une explication du statut pour une synthèse des raccordements ou une synthèse des techniques alternatives en aval.
Capacité excédée
Le bouton Capacité excédée permet d’activer ou de désactiver la mise en surbrillance des connexions pour lesquelles la valeur Débit / Capacité est supérieure à 1.
