Vous devez prendre en compte les épaisseurs de pli (ou sous-divisions de pli) de TruPlan si vous souhaitez obtenir une représentation précise de votre modèle, et notamment si vous avez l'intention d'effectuer des projections laser. En effet, les épaisseurs sont utilisées pour calculer la valeur de décalage de la sortie de la projection laser. Cette valeur de décalage est également utilisée pour générer de nouvelles surfaces associées aux calques créés, ainsi que les limites transférées vers cette surface. Toutefois, le calcul des décalages d'épaisseur peut entraîner un grand nombre de données et ralentir la vitesse de traitement.
C'est pour cette raison que TruPlan vous permet de calculer les décalages d'épaisseur de nombreuses manières.

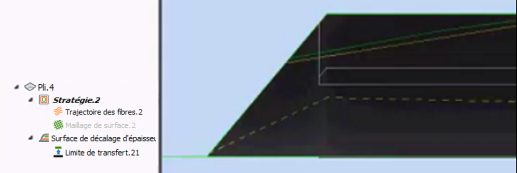

- Vous pouvez créer des surfaces réelles au niveau des plis ; celles-ci seront stockées avec le projet et seront visibles dans la fenêtre de l'application. (Cliquez avec le bouton droit de la souris sur un pli ou une sous-division de pli, puis choisissez Inclure un décalage de surface.) Cela permet d'obtenir des performances élevées, mais risque d'augmenter sensiblement la taille des fichiers. Cette opération peut être effectuée pendant ou après l'importation de fichiers de composites.

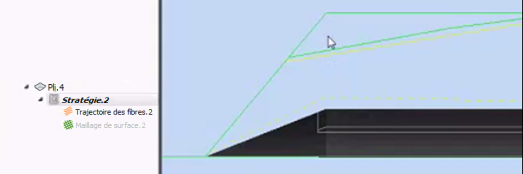

- Vous pouvez créer des décalages calculés dans les stratégies ; ceux-ci sont utilisés pour générer des maillages et des trajectoires de fibres précis pour les plis, mais ne sont pas affichés en tant que surfaces dans la fenêtre de l'application et ne sont pas stockés dans le projet en tant que surfaces. Cette opération permet de réduire la taille des fichiers, mais peut avoir une incidence sur les performances.
- Il est également possible d'utiliser une combinaison des deux possibilités mentionnées ci-dessus : créez une surface pour quelques plis dans votre projet, puis activez les stratégies afin de calculer les décalages basés sur ces surfaces.
Lorsque les décalages d'épaisseur sont activés, il se peut que les résultats ne soient pas visibles dans TruPlan si les valeurs des paramètres de maillage par approximation sont trop basses. Si cela se produit, cliquez avec le bouton droit de la souris sur la surface dans le navigateur de TruPlan, choisissez Propriétés, puis importez un fichier STL avec un maillage par approximation plus précis.
Calculer les épaisseurs de pli lors de l'importation
Lorsque vous importez des fichiers XML, vous pouvez créer des décalages qui sont stockés avec le projet. Vous pouvez également choisir d'ignorer le calcul de l'épaisseur de manière à pouvoir travailler rapidement dans TruPlan, par exemple pour réaliser des études de faisabilité au niveau de la forme générale d'une pièce. Si vous ignorez le calcul de décalage lors de l'importation, vous pouvez quand même l'effectuer ultérieurement à d'autres emplacements dans TruPlan.
- Cliquez sur Ouvrir le fichier de composites ou Insérer le fichier de composites dans le ruban de TruPlan.
(Le nom du bouton varie selon qu'un fichier est déjà ouvert ou non.)
- Accédez au fichier XML souhaité, puis cliquez sur Ouvrir.

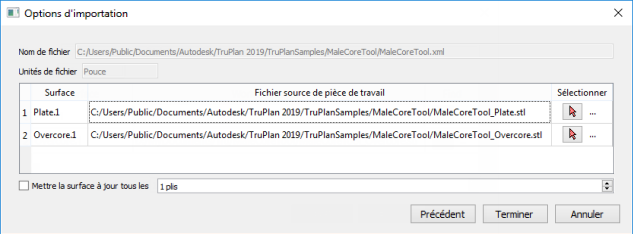

La boîte de dialogue Options d'importation s'affiche. (Son apparence varie en fonction du contenu du fichier que vous importez.)
- Sélectionnez Mettre la surface à jour tous les et choisissez l'intervalle au cours duquel les surfaces doivent être créées.
Par défaut, cette option est toujours désactivée lors de l'importation de fichiers, car elle peut avoir une incidence sur les performances.
Activer le calcul de l'épaisseur dans les stratégies
Si vous n'avez pas activé le calcul de l'épaisseur lors de l'importation, vous pouvez le faire depuis la boîte de dialogue de stratégie d'un pli.
- Dans le navigateur de TruPlan, double-cliquez sur une stratégie, ou sélectionnez un pli et cliquez sur Stratégie dans le ruban de TruPlan pour créer un pli.
La boîte de dialogue Stratégie s'ouvre.
- Dans la section Maillage de la boîte de dialogue Stratégie, vous pouvez sélectionner un mode sous Décalage d'épaisseur.
- Utiliser le pli actuel : permet de calculer la valeur de décalage du pli dans la stratégie elle-même. Cela permet d'obtenir une représentation très précise de l'épaisseur, mais monopolise beaucoup de ressources de traitement. (Pour un sous-pli, l'épaisseur est déterminée par la sous-division parent.)
- Utiliser existant : utilisez le dernier décalage de pli stocké qui précède la stratégie. Cela permet d'obtenir une représentation relativement précise de l'épaisseur, sans monopoliser trop de ressources de traitement.
- Désactivé : la valeur de décalage n'est pas calculée.
Inclure le décalage de surface d'un pli
Il se peut que l'épaisseur du pli ait déjà été calculée si :
- le pli a été importé et vous avez activé le calcul de l'épaisseur lors de l'importation, ou ;
- un décalage d'épaisseur est activé pour au moins une stratégie associée au pli.
Toutefois, il est également possible d'activer le calcul depuis le menu contextuel Pli.
- Cliquez avec le bouton droit de la souris sur le pli dans le navigateur de TruPlan.
- Choisissez Inclure un décalage de surface.
Cela vous permet d'inclure le décalage d'épaisseur dans la sortie de la projection laser même si aucune stratégie n'est définie pour le pli ou si vous avez ignoré le calcul de l'épaisseur lors de l'importation.
Pour les sous-plis, le décalage d'épaisseur est hérité du pli parent qui traverse la sous-division et les sous-plis. Si un décalage d'épaisseur est activé pour un pli, vous pouvez choisir un type de décalage sur chaque sous-division et celle-ci est ensuite appliquée aux sous-plis associés. Pour définir le type de décalage d'une sous-division, double-cliquez dessus dans le navigateur de TruPlan et sélectionnez un type dans la zone Décalage d'épaisseur.
Afficher ou masquer les décalages stockés

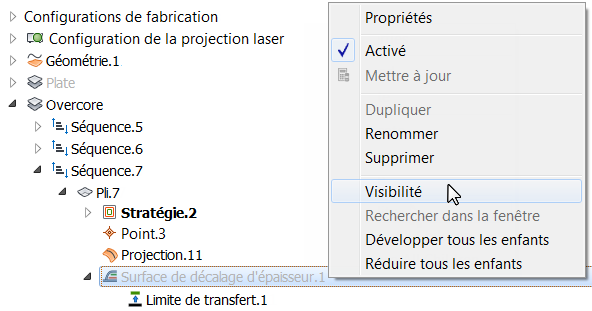

Pour optimiser les performances, les surfaces de décalage stockées sont masquées par défaut lors de leur création. Elles sont représentées par des noeuds dans le navigateur de TruPlan. Cliquez dessus avec le bouton droit de la souris et choisissez Visibilité afin de les visualiser à tout moment.
Calculer l'épaisseur des plis durcis ou non durcis
Lors du calcul des épaisseurs de pli à utiliser avec une projection laser, vous devez déterminer si les plis seront durcis ou non. Dans TruPlan, le comportement par défaut consiste à calculer l'épaisseur en fonction des plis non durcis. Toutefois, l'épaisseur d'un pli peut changer lorsqu'il est durci. Les plis sont uniquement durcis une fois qu'ils ont tous été appliqués, mais, dans certains cas, ils doivent être durcis lors du processus de fabrication. Par exemple, vous pouvez durcir une couche de plis avant d'appliquer la couche suivante. Utilisez les options de décalage d'épaisseur de la boîte de dialogue Couche pour paramétrer cette configuration.
- Dans le navigateur de TruPlan, double-cliquez sur une couche, ou cliquez sur Couche dans le ruban de TruPlan pour créer une couche.
- Dans la boîte de dialogue Couche, sous Décalage d'épaisseur, choisissez si vous souhaitez calculer les décalages lorsque les plis sont durcis ou non dans la couche.
Cette fonction n'a d'effet que si vous avez activé tous les décalages de la couche. Les valeurs des plis durcis ou non durcis disponibles dans l'onglet Propriétés de la bibliothèque de composites sont utilisées.
- Si vous avez sélectionné l'option Utiliser l'épaisseur durcie, vous devez également définir l'option Rayon de raccordement du décalage d'épaisseur.
Cette valeur détermine la transition entre la zone délimitée de la surface où l'épaisseur du pli est calculée, et les zones où elle ne l'est pas. Un rayon plus important entraîne une transition progressive et lisse, tandis qu'un petit rayon peut se traduire par une transition plus courte et plus grossière. Autodesk recommande d'utiliser une valeur environ deux fois supérieure à la taille des triangles utilisés pour le maillage par approximation.
