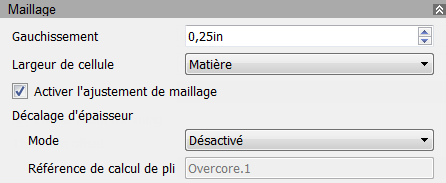

Les valeurs que vous définissez dans la section Maillage de la boîte de dialogue Stratégie définissent la grille d'analyse (maillage de surface) pour les matières composites. Définissez les valeurs de maillage avec précaution afin d'obtenir des analyses les plus précises possible. Si vous utilisez le mode de propagation Drapage de tissu, seul le paramètre Gauchissement est disponible.
- Gauchissement : longueur des cellules dans la grille d'analyse. Cette option permet de définir l'intervalle entre chaque recherche de défauts. Autodesk recommande d'utiliser une valeur similaire pour la trame. Évitez de définir des valeurs de gauchissement et de trame basses pour un grand pli, et des valeurs élevées pour un très petit pli.
- Trame : largeur des cellules dans la grille d'analyse. Dans le cadre du placement des fibres, cette option est généralement définie sur la largeur de la matière indiquée dans l'onglet Général.
Remarque : Vous ne pouvez pas modifier la trame si l'option Largeur de cellule est définie sur Matière.
- Largeur de cellule : définissez cette option sur Matière de sorte que la valeur de l'option Trame soit identique à la largeur de matière définie dans l'onglet Général. La case Activer l'ajustement de maillage est également cochée. Définissez l'option Largeur de cellule sur Trame si vous souhaitez saisir votre propre valeur dans la zone Trame.
- Activer l'ajustement de maillage : coupe le maillage selon les besoins de sorte que le parcours ne chevauche pas le pli et ne s'étende pas au-delà de la limite de celui-ci. Cette option est uniquement disponible si l'option Largeur de cellule est définie sur Matière. Vous pouvez définir des tolérances de chevauchement dans la section Placement de fibre de la boîte de dialogue Stratégie.
- Décalage d'épaisseur : vous devez prendre en compte le décalage d'épaisseur du pli si vous créez la sortie de la projection laser. Vous pouvez l'activer sur le pli dans le navigateur de TruPlan et vous pouvez également utiliser ces options dans la boîte de dialogue Stratégie.
- Utiliser le pli actuel : permet de calculer la valeur de décalage dans la stratégie elle-même. Cela permet d'obtenir une représentation très précise de l'épaisseur, mais monopolise beaucoup de ressources de traitement.
- Utiliser existant : utilisez le dernier décalage de pli stocké qui précède la stratégie. Cela permet d'obtenir une représentation relativement précise de l'épaisseur, sans monopoliser trop de ressources de traitement.
- Désactivé : la valeur de décalage n'est pas calculée.
Conseil : Reportez-vous à la rubrique Utilisation des décalages de surface.
