L'analyse de longueur de ruban permet de déterminer si les longueurs des rubans sont suffisamment importantes pour votre solution de fabrication.

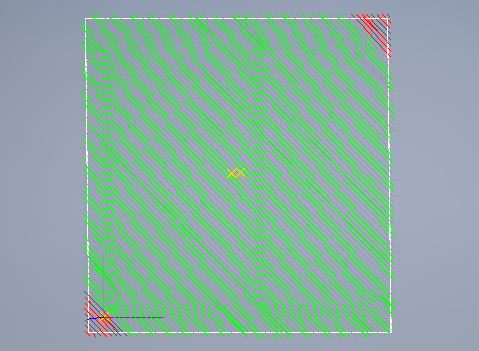

Cette illustration d'une analyse de longueur de ruban montre deux angles au niveau desquels les longueurs de rubans sont réduites afin de ne pas s'étendre au-delà de la limite de pli. L'analyse montre que les rubans situés dans ces angles sont trop petits pour être fabriqués. (La solution peut consister à placer le pli dans les angles afin de libérer de l'espace pour les rubans d'une longueur acceptable.)
Pour ajuster les valeurs d'analyse de longueur de ruban :
- Dans le navigateur de TruPlan, double-cliquez sur l'analyse de longueur de ruban.

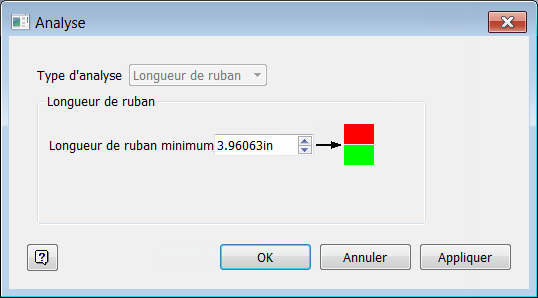

La boîte de dialogue Analyse s'ouvre.
- Facultatif : cliquez sur les échantillons de couleur pour définir les couleurs de mise en surbrillance ; depuis le haut vers le bas, ces couleurs permettent d'indiquer la conformité par rapport aux longueurs de rubans :
- Trop faible (rouge dans le cas présent)
- Acceptable (vert dans le cas présent)
- Définissez l'option Longueur de ruban minimum.
Il s'agit de la valeur minimum autorisée pour votre solution de fabrication. En règle générale, il s'agit de la distance entre le rouleau et l'outil de coupe de la machine. Autodesk recommande de définir une valeur comprise entre 50 et 100 mm.
