L'analyse d'angle permet de mettre en évidence les zones de votre maillage où l'angle de votre parcours se rapproche ou non des valeurs données par rapport à l'orientation du pli.

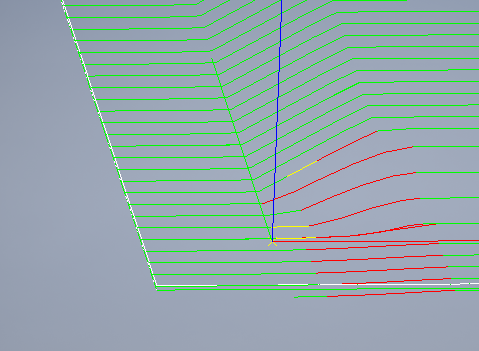

- Des lignes jaunes sur le pli indiquant que la déviation de l'angle du parcours a dépassé la valeur d'avertissement par rapport à l'orientation du pli.
- Des lignes rouges sur le pli indiquant que la déviation de l'angle du parcours a dépassé la limite autorisée. (La ligne rouge horizontale désigne l'axe de la rosette.)
Pour ajuster les valeurs de l'analyse d'angle :
- Dans le navigateur de TruPlan, double-cliquez sur l'analyse d'angle.

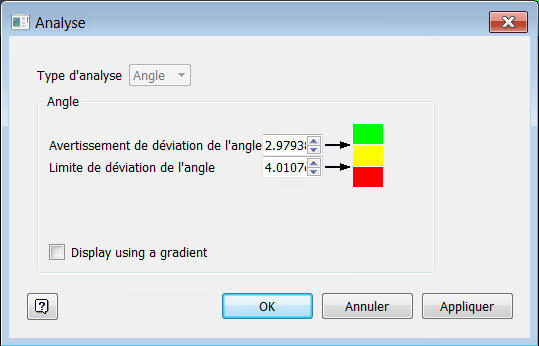

La boîte de dialogue Analyse s'ouvre.
- Facultatif : cliquez sur les échantillons de couleur pour définir les couleurs de mise en surbrillance ; de haut en bas, chacune représente la couleur de maillage pour les éléments suivants :
- Angles de parcours acceptables (en vert dans cet exemple).
- Angles dépassant la valeur d'avertissement (en jaune dans cet exemple).
- Angles dépassant votre limite (en rouge dans cet exemple).
- Définissez les paramètres d'angle :
- Avertissement de déviation de l'angle : angle au-dessus duquel le maillage est mis en surbrillance avec la couleur d'avertissement (jaune). Les angles en dessous de cette valeur sont considérés comme acceptables.
- Limite de déviation de l'angle : angle au-dessus duquel le maillage est mis en surbrillance avec la couleur de limite (rouge). Il est conseillé d'éviter les angles au-dessus de cette valeur.

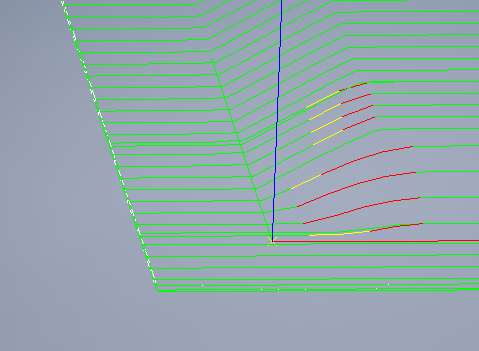

- Facultatif : sélectionnez l'option Afficher avec une inclinaison.
Si vous sélectionnez cette option, les inclinaisons sont utilisées en fonction de la valeur du maillage à cet emplacement. Par exemple, si la valeur est supérieure à celle définie pour l'avertissement de déviation de l'angle et inférieure à celle définie pour la limite de déviation de l'angle, elle sera affichée en tant qu'inclinaison lorsque la valeur réelle dépend de ces limites et de leurs couleurs.
Comme dans le cadre de l'analyse des écarts, c'est à vous de déterminer si les angles sont acceptables pour votre solution de fabrication. Dans certains cas, bien que vos angles soient acceptables, vous pouvez avoir besoin de faire des compromis à ce niveau-là pour d'autres propriétés de stratégie. Par exemple, une analyse des écarts peut déterminer que votre stratégie entraîne un trop grand nombre de chevauchements. Dans ce cas, vous pouvez remplacer le mode de propagation de votre stratégie par Décalage d'angle constant afin de réduire ces chevauchements, avec pour résultat qu'il existe plus d'avertissements d'angle.
Vous devez comparer les stratégies et les analyses dans des cas similaires à ceux-ci, et déterminer ce qui fonctionnera le mieux pour votre solution de fabrication.
