Attività 6: esplorazione dei risultati selezionati

In questa attività si apprenderà come confrontare più risultati.

Prerequisiti

• L'attività precedente è stata completata.
• La copia della Staffa GE è aperta nell'ambiente contestuale Esplora con i risultati visualizzati nella Vista anteprima.

Passaggi

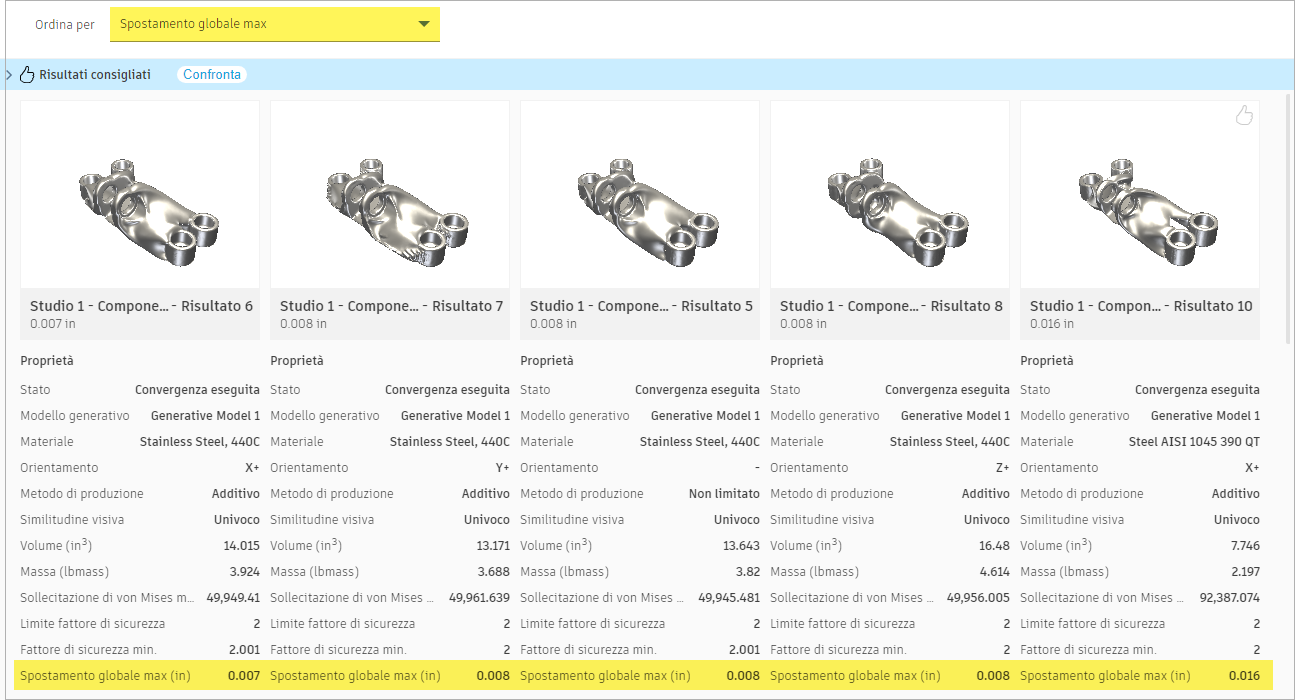

1. Ordinare i risultati in base a Spostamento globale max nella Vista proprietà.

   1. Nella scheda Esplora, fare clic su Visualizza > Vista proprietà .
   2. Per ordinare i risultati dallo spostamento minimo al massimo, dall'elenco Ordina per, selezionare Spostamento globale max.



2. Selezionare più risultati da confrontare.

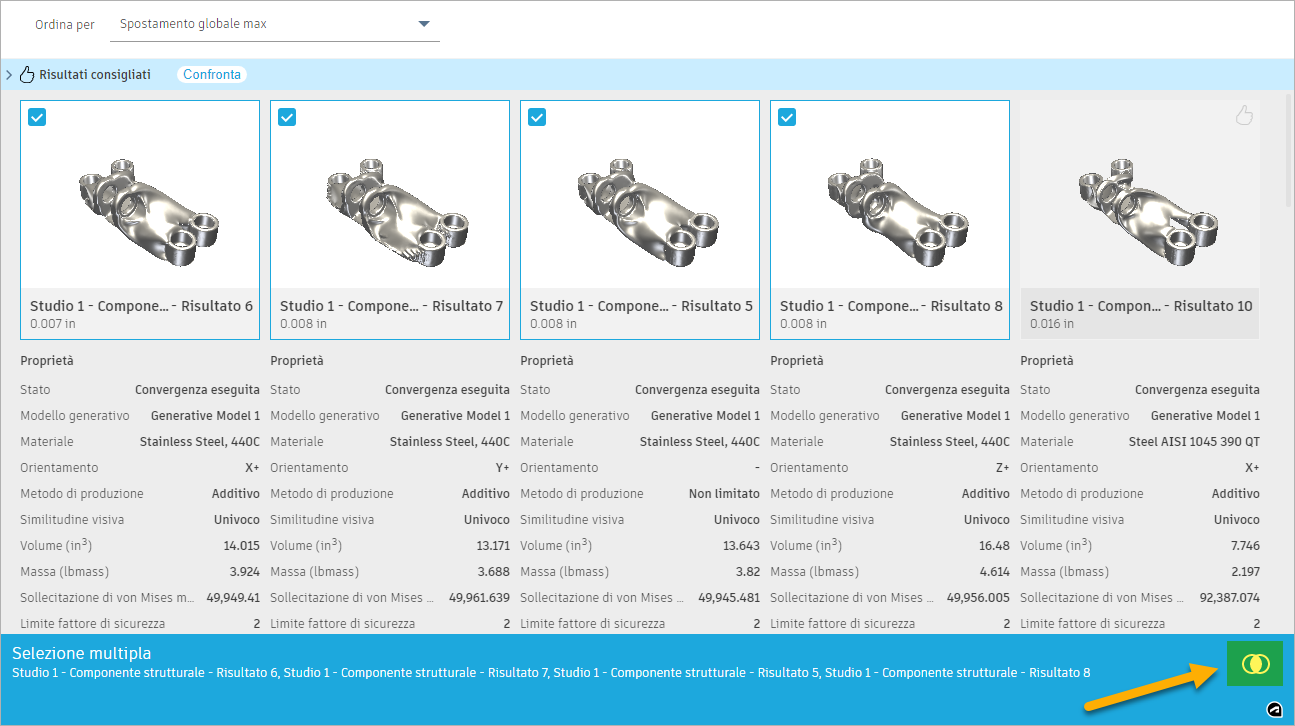

   1. Per i primi quattro risultati, nell'angolo in alto a sinistra di ogni anteprima, selezionare la casella di controllo:

      Viene visualizzata la scheda Selezione multipla.
   2. Nella parte inferiore della scheda Selezione multipla, fare clic sull'icona Confronta .



      Nota: Nella Vista di confronto, è possibile visualizzare contemporaneamente fino a quattro risultati.

3. Confrontare le proprietà e le sollecitazioni dei risultati selezionati.

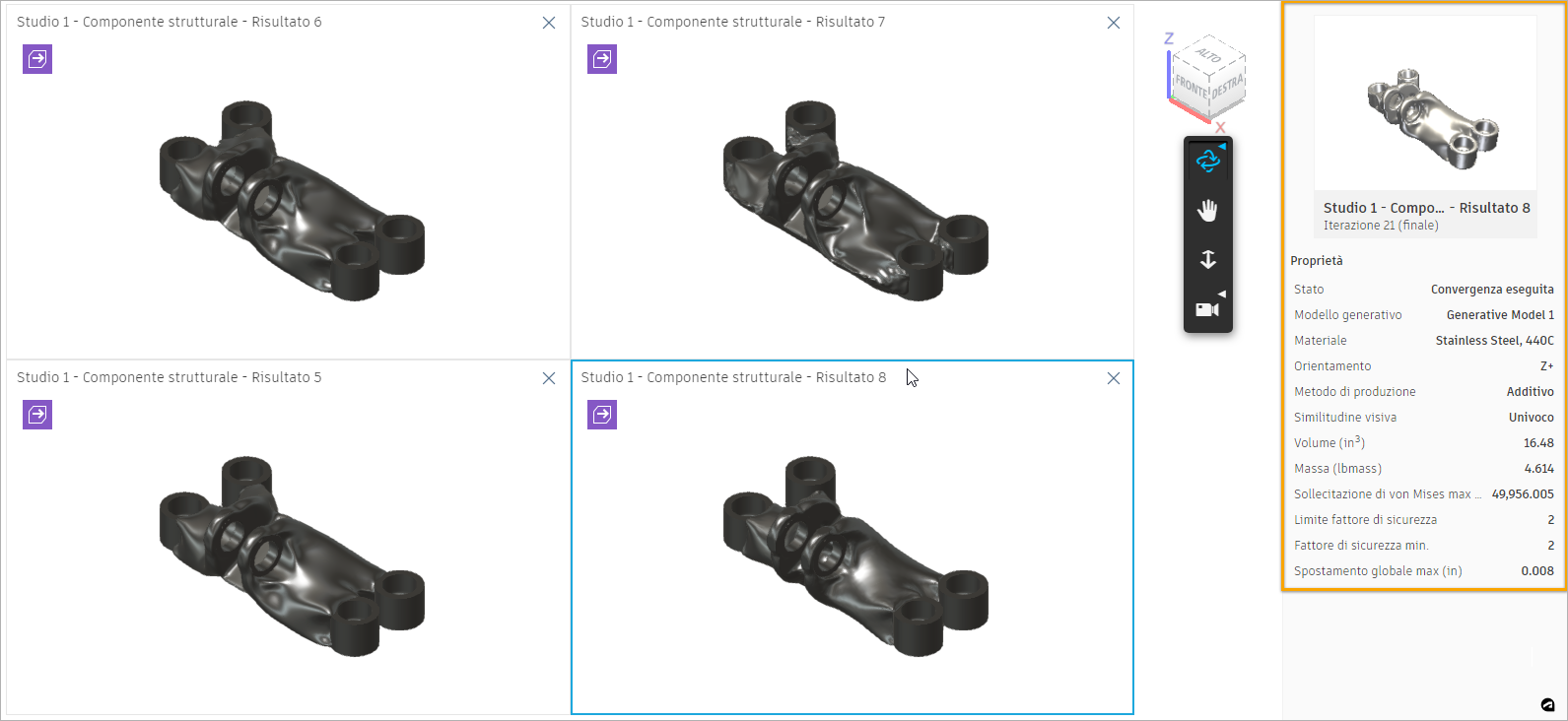

   1. Nella vista di confronto, fare clic sull'ultimo risultato.

      Viene visualizzato un riquadro blu intorno alla vista dei risultati. Le proprietà dei risultati vengono visualizzate nella tavolozza Proprietà a destra.


   2. Per confrontare i risultati, a destra nella barra degli strumenti Vista risultati, utilizzare Orbita, Panoramica e Zoom.

      Le singole viste vengono sincronizzate per aiutare a confrontare le stesse posizioni.
   3. Per mostrare la distribuzione della sollecitazione sulla superficie dei risultati, nella scheda Vista risultati, fare clic su Visualizza > Vista sollecitazione .

4. Rimuovere l'ultimo risultato dal confronto e aggiungerne uno nuovo da confrontare.

   1. Nell'angolo in alto a destra dell'ultima miniatura, fare clic sull'icona Chiudi .

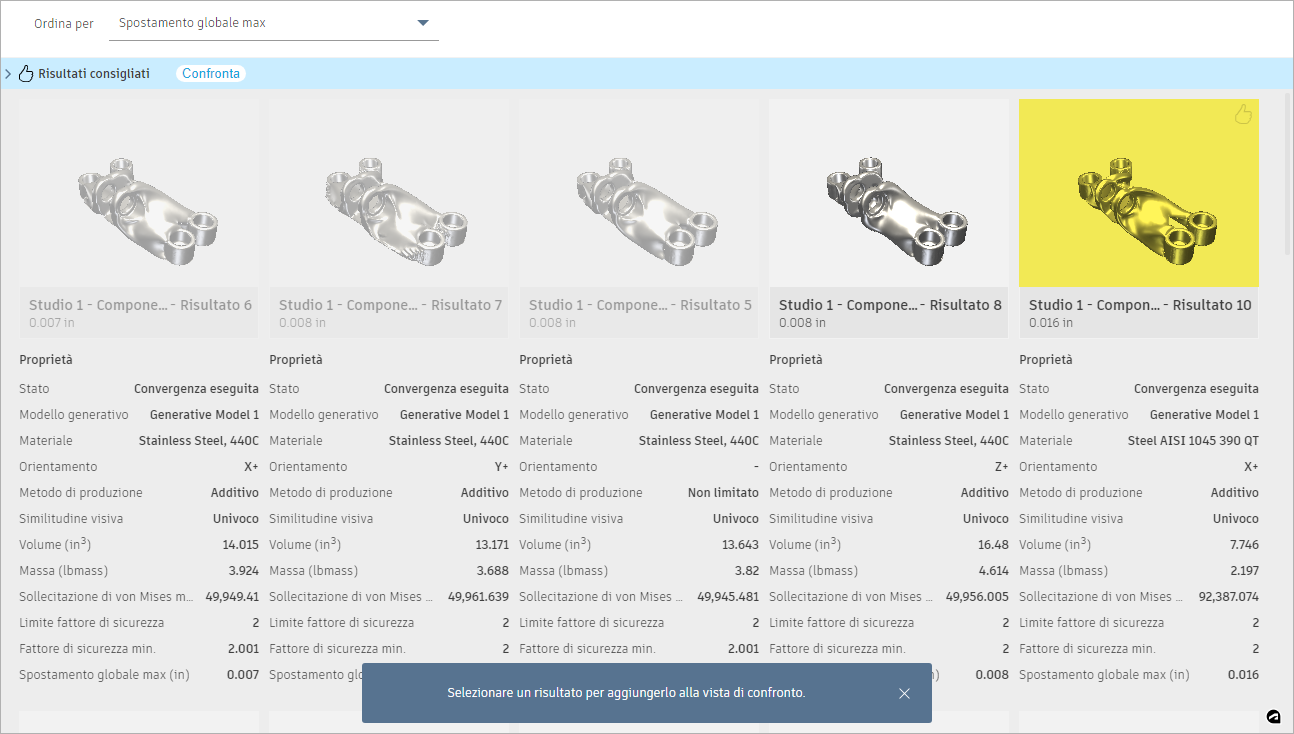

   2. Per aggiungere un altro risultato al confronto, nella scheda Vista risultati, fare clic su Confronta > Confronta .
   3. Nella vista Proprietà, fare clic sull'ultima miniatura nella riga.


   4. Confrontare un nuovo risultato con gli altri risultati selezionati utilizzando gli utensili della barra degli strumenti Vista risultati.
   5. Per tornare alla vista Proprietà, nella Vista risultati, fare clic su Termina vista risultato > Termina vista risultato .

Riepilogo dell'attività 6

In questa attività si è appreso come confrontare più risultati di progettazione.
