Risultati standard nel raffreddamento dei componenti elettronici

I risultati generati in una simulazione del raffreddamento dei componenti elettronici consentono di determinare se la progettazione è fattibile o se è probabile che si verifichi un surriscaldamento e un guasto. I risultati indicano la temperatura che i vari componenti possono raggiungere e il modo in cui i dissipatori di calore e le ventole che vengono modellate potrebbero influire su queste temperature. I risultati standard vengono presentati come Risultati singoli e come Risultati combinati.

• La cartella Risultati ospita i risultati che si concentrano su un aspetto specifico dell'analisi, ad esempio la temperatura del componente o la temperatura dell'aria
• La cartella Risultati combinati presenta sovrapposizioni dei risultati per verificare in che modo, ad esempio, la temperatura dell'aria e la temperatura del componente possono influenzarsi a vicenda. Utilizzare questi risultati insieme ai singoli risultati per comprendere meglio l'interazione.

Nome risultato	Esempio	Mostra...	Accesso

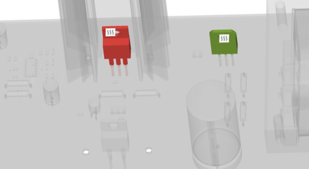

Soglia massima		I componenti con soglie di temperatura assegnate nel setup dello studio e la loro vicinanza alle soglie di temperatura massima.	Browser

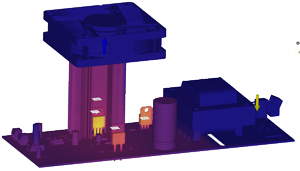

Temperatura del componente		La temperatura di tutti i componenti nel modello di simulazione.	Browser

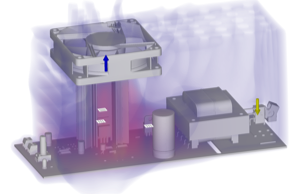

Temperatura dell'aria		La temperatura dell'aria che circonda tutti i componenti nell'involucro del modello.	Browser

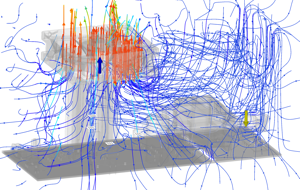

Velocità dell'aria		La direzione e la velocità dell'aria che si sposta nell'involucro del modello.	Browser

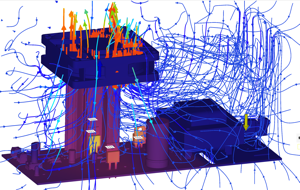

Velocità dell'aria + temperatura del componente		La direzione e la velocità dell'aria che si sposta nell'involucro del modello, nonché la temperatura dei componenti del modello.	Browser

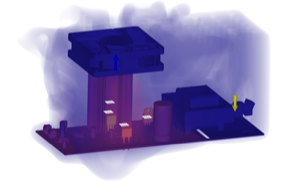

Temperatura aria + Temperatura componente		La temperatura dei componenti del modello e quella dell'aria che li circonda.	Browser
